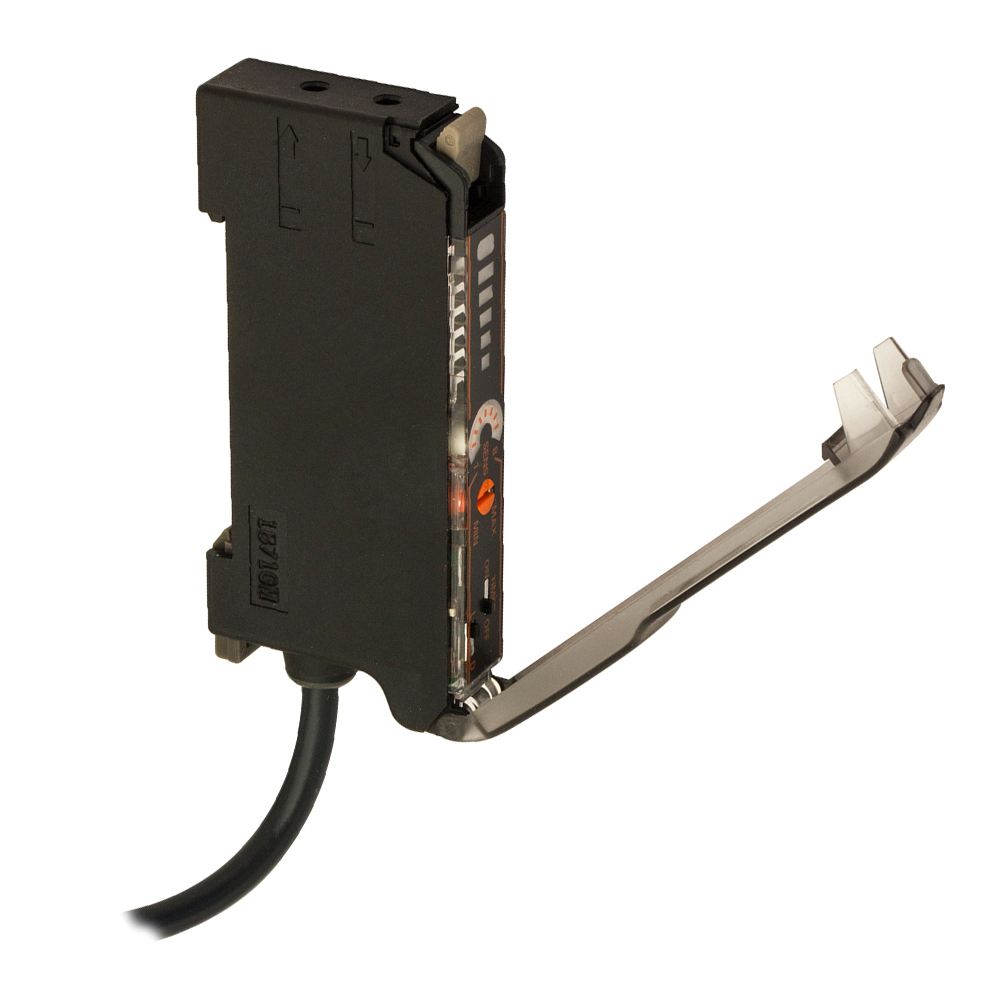

O F1R/0P-0A é um amplificador de fibra ótica Datasensing: a eletrônica de detecção fica no painel (montagem em trilho DIN nas séries F1/FX, ou formato midi com conector M12 na FS1) e apenas a fibra ótica passiva vai ao ponto de detecção — imune a calor, vibração, interferência elétrica e espaços minúsculos. Ajuste de sensibilidade por trimmer, saídas PNP ou NPN NA/NF, compatível com as fibras das séries AF/CF.
Aplicações típicas
Detecção onde nenhum sensor inteiro cabe ou sobrevive: pontos com temperatura elevada, gabaritos apertados, máquinas com forte interferência eletromagnética (solda), e detecção de objetos minúsculos — a ponta da fibra chega onde a eletrônica não pode ir, e o amplificador fica protegido no painel.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | Depending on ótico fibras used |
| Repetibilidade | ≤ 5% |
| Ajuste de sensibilidade | 8 volta trimmer |
Aplicação
| Princípio de funcionamento | Optic fiber amplifier |
| Posição da ótica | Axial |

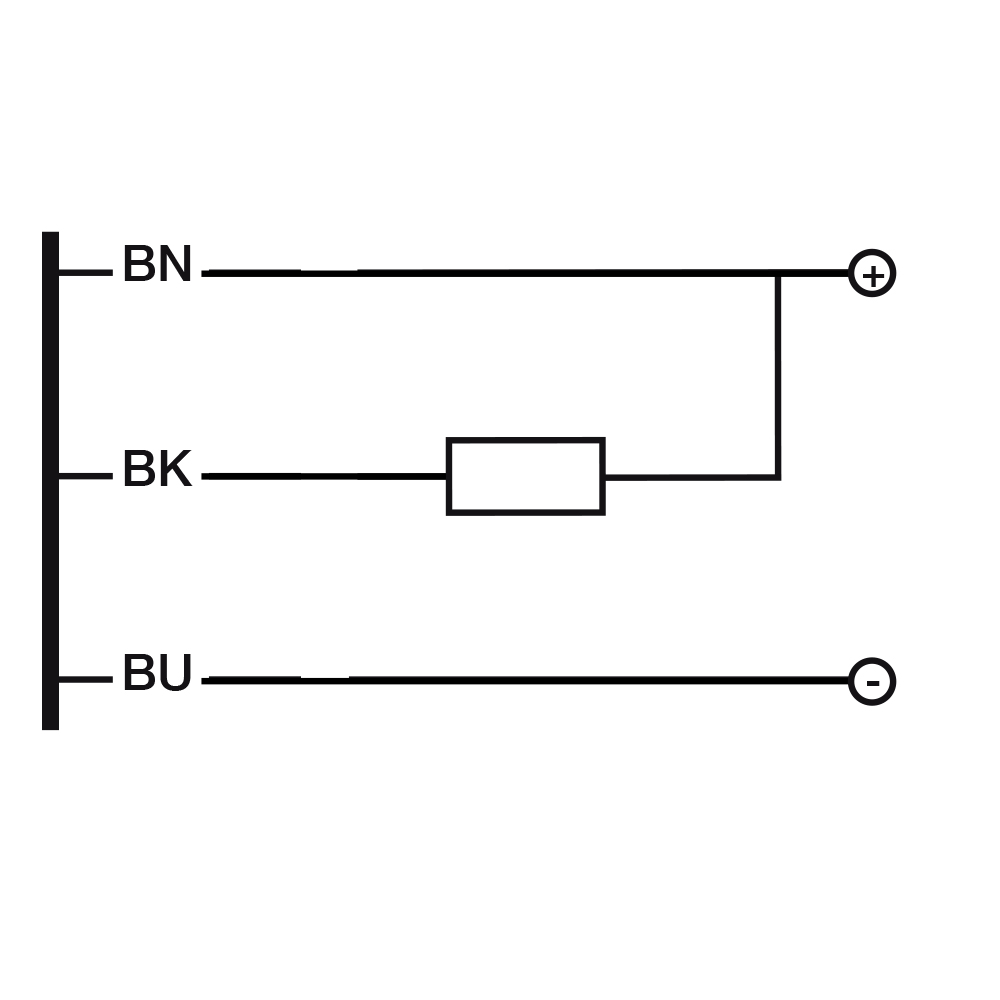

Saídas
| Tipo de saída | PNP L/D selecionável |
| Função de saída | L/D selecionável |
| Frequência de comutação | 2,5Khz |
| Tempo de resposta | 200µs max |
Dados elétricos
| Tensão de alimentação | 12…24VDC |
| Corrente de alimentação sem carga | ≤ 35mA |
| Corrente de carga | ≤50mA |
| Corrente de fuga | < 10 µA |
| Queda de tensão na saída | ≤1V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Laranja (saída ativo); verde (n.4 – received signal level); vermelho (no received signal) |
| Atraso até disponibilidade | ≤ 200 ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED vermelho (680nm) |
| Imunidade à luz externa | 10.000lux (lâmpada incandescente), 20.000lux (luz solar) |
Dados mecânicos

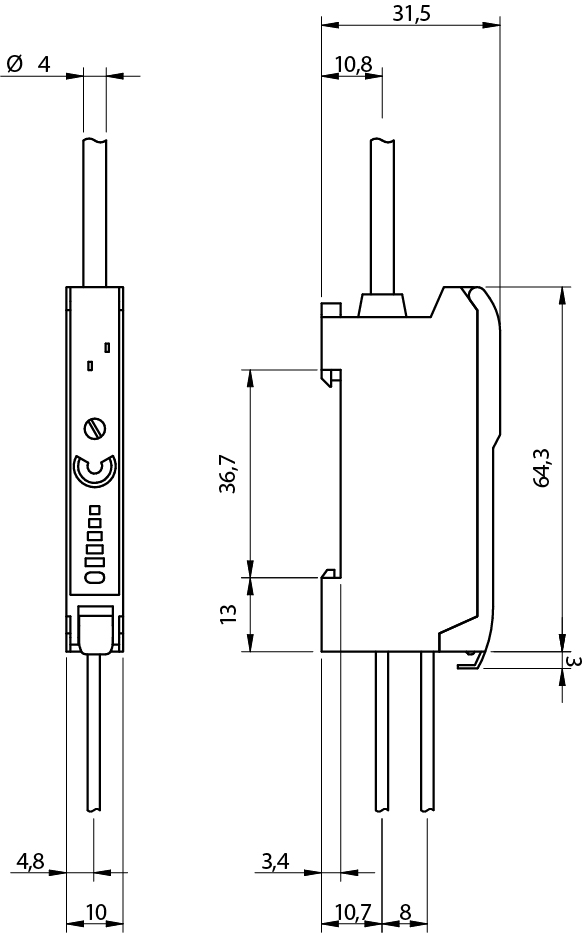

| Dimensões | 10×31.5×64.3 mm |
| Material do corpo | PBT (carcaça); PC (cover) |
| Peso | 70 g (approx.) |
| Conexões | 2m PVC cable |
| Temperatura de operação | -25 °C…+ 55°C (sem congelamento) |
| Temperatura de armazenamento | – 30°C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | DIN suporte de montagem |
Dados gerais
| Dimensões | 10×31.5×64.3 mm |
| Temperatura de operação | -25 °C…+ 55°C (sem congelamento) |
| Proteção mecânica | IP50 |
Perguntas frequentes
Como funciona o conjunto amplificador + fibra?
O amplificador gera e lê a luz; a fibra apenas a conduz até o ponto de detecção e traz o retorno. Compram-se separados: este amplificador + a fibra AF/CF adequada à geometria (barreira ou difusa, reta ou coaxial).
Qual fibra usar com este amplificador?
As fibras das séries AF e CF do nosso catálogo são conectáveis às famílias FS1/FX3/F1. Nossa equipe monta o par certo pela distância, espaço e tipo de detecção da sua aplicação.
Por que usar fibra em vez de um sensor comum?
Três motivos clássicos: espaço (a ponta da fibra tem milímetros), ambientee (a fibra passiva suporta calor e EMI que destruiriam a eletrônica) e objetos minúsculos (óticas de fibra focalizam em pontos muito pequenos).
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
