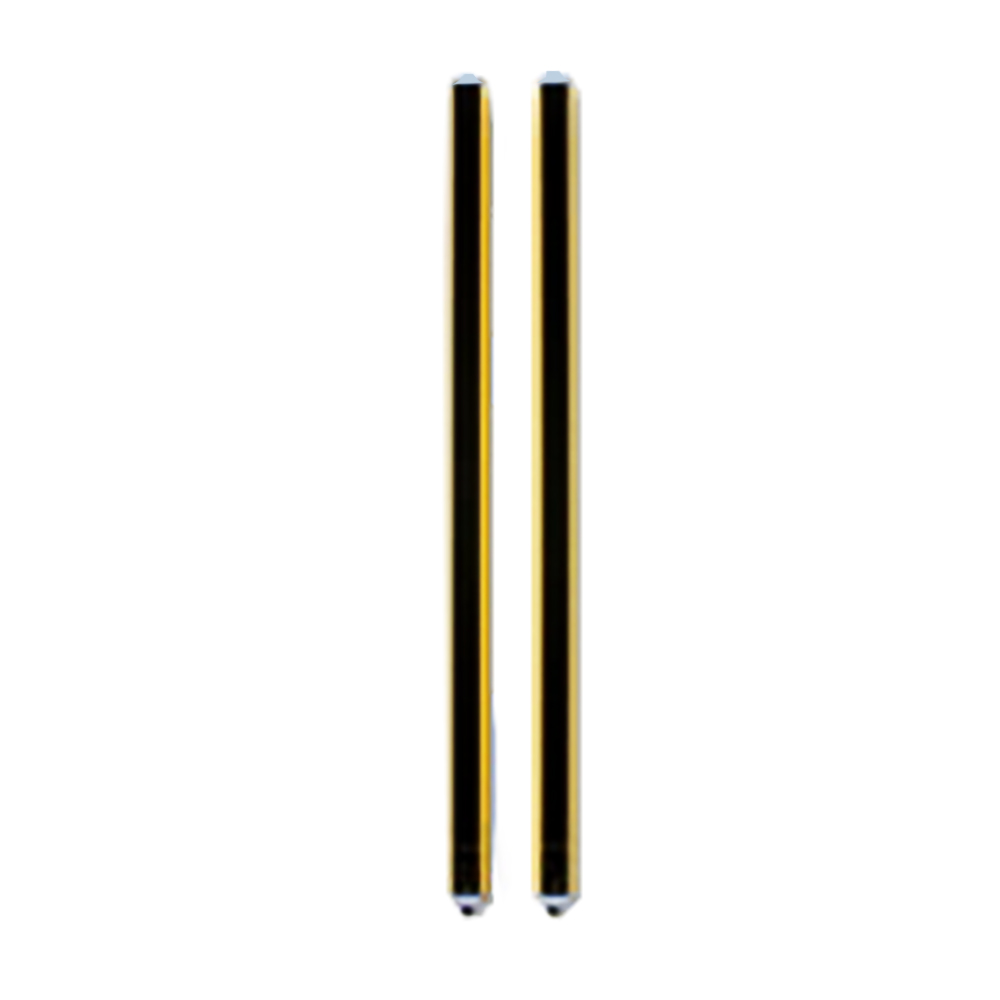

A SG2-30-165-OO-E-C (código de peça PN 957801440) é uma cortina de luz de segurança Tipo 2 (IEC 61496) da série SG2 da Datasensing — a solução econômica para riscos que a apreciação classificou em níveis intermediários (tipicamente até PL c/d). O código informa resolução × altura protegida × funções da variante, confirmadas no descritor e na tabela de especificações oficial.
Aplicações típicas
Proteção de acessos e perímetros em máquinas de risco moderado: linhas de montagem, embaladoras, paletizadores e equipamentos onde o Tipo 2 atende o nível exigido pela apreciação de riscos — com economia significativa frente ao Tipo 4.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
0,2 … 19 m |
| Resolução |
30mm |
| controlled height |
1650 mm |
| number of rays |
88 |
| Ajuste de sensibilidade |
n/a |
| Effective Aperture Angle |
≤ ±5° |
Aplicação
| Function Principle |
Emitter + Receiver |
| Available functions |
Manual/Automatic Restart, EDM, Range Reduction (on TX) |
| Description |
Compact standard |
| Functions |
Hand protection res. 30 mm |
Aplicação (2)
| Type |
Type 2 safety light curtain (A/M) |
| SIL |
1 |
| SILCL |
1 |
| PL |
c |
| MTTFd |
273 years |
| Dcavg |
97,50% |
| SFF |
98,40% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD safety output) with EDM |
| Tempo de resposta |
22,5 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Load current |
≤ 500mA each output |
| Emission |
Infrared LED (850 nm wavelength) |
| Interference to external light |
According to IEC 61496-2 |
| Power Consumption – Receiver |
≤ 3W (no load) |
| Power Consumption – Emitter |
≤ 2W |
| Capacitive Load |
≥ 2,2µF |
| Cabel Length (Power Supply/Output) |
≤ 50m |
Dados mecânicos
| Dimensões |
33x37x1733 |
| Material |
Painted aluminum / PMMA / PC MAKROLON |
| Connections |
M12-4 poles (emitter) M12-8 poles (receiver) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus, TÜV |
| EMC compatibility |
According to 2014/30/EU Directive |
Testes e certificações (2)
| Supplied Accessories |
Rotating Brackets: 4 pcs kit |
Dados gerais
| Dimensões |
32,3×36,9×1733,2 mm |
| Temperatura de operação |
-10…+55°C |
| Humidity |
15 … 95 % (no condensation) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
Tipo 2 ou Tipo 4 — como decidir?
Pela apreciação de riscos (ISO 12100): ela define o Performance Level exigido, e dele vem o tipo do dispositivo (ISO 13849). Em regra prática: riscos graves/frequentes pedem Tipo 4; moderados admitem Tipo 2. Nossa equipe apoia o enquadramento.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
