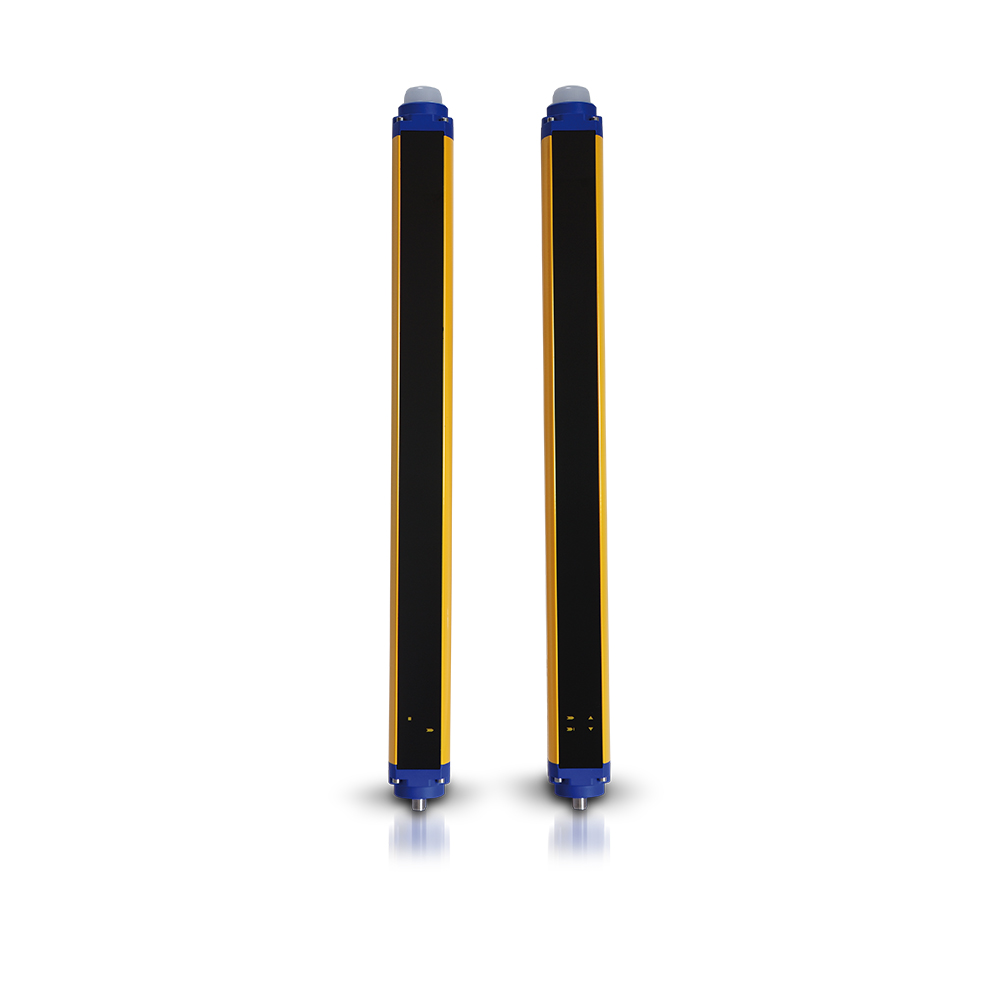

O SG2-B3-080-OO-W-C (código de peça PN 957851330) é um conjunto de segurança multifeixe com muting integrado da linha SG-BODY da Datasensing: proteção de corpo para acessos por onde materiais precisam passar, mas pessoas não — o muting inibe temporariamente a proteção quando os sensores dedicados reconhecem o palete/produto, e a mantém ativa para pessoas. O código informa o tipo (2/4), o número de feixes e a interdistância; braços de muting e lógica já integrados ao conjunto.
Aplicações típicas
Entradas e saídas de paletizadores, transportadores que atravessam células robotizadas e portais logísticos: o clássico dilema “o palete entra, a pessoa não” resolvido num conjunto único — sem montar cortina + braços + lógica de muting separadamente.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
0,5 … 60 m |
| Resolução |
400mm |
| controlled height |
800 mm |
| number of rays |
3 |
| Ajuste de sensibilidade |
Dip-switch |
| Effective Aperture Angle |
≤ ±5° |
Aplicação
| Function Principle |
Emitter + Receiver |
| Available functions |
Manual/Automatic Restart, EDM, L/T Muting, Override, Muting Enable, Muting Filter, Anti-Interference Coding |
| Description |
Big for harsh environment |
| Functions |
Body protection 3 beams muting |
Aplicação (2)
| Type |
Type 2 safety light curtain (A/M) |
| SIL |
1 |
| SILCL |
1 |
| PL |
c |
| MTTFd |
288 years |
| Dcavg |
92,10% |
| SFF |
95,20% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD safety output) with EDM |
| Tempo de resposta |
13 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Load current |
≤ 500mA each output |
| Emission |
Infrared LED (950 nm wavelength) |
| Interference to external light |
According to IEC 61496-2 |
| Power Consumption – Receiver |
≤ 4W (no load) |
| Power Consumption – Emitter |
≤ 2,5W |
| Capacitive Load |
≥ 2,2µF |
| Cabel Length (Power Supply/Output) |
≤ 70m |
Dados mecânicos
| Dimensões |
52x60x906 |
| Material |
Painted aluminum / PMMA / PBT Valox 508 |
| Connections |
M12-5 poles + M12-5 poles (emitter) M12-12 poles + M12-5 poles (receiver) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus, TÜV |
| EMC compatibility |
According to 2014/30/EU Directive |
Dados gerais
| Dimensões |
52×56,9×909,35 mm |
| Temperatura de operação |
0…+55°C |
| Humidity |
15 … 95 % (no condensation) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
O que é muting e quando é permitido?
É a inibição temporária e supervisionada da proteção enquanto o material atravessa, reconhecido por sensores dedicados em disposição que uma pessoa não reproduz. As condições (sinais, tempos, sinalização) são normatizadas — o conjunto integra essa lógica, e a validação final é parte da instalação.
Por que feixes em vez de cortina de resolução fina?
Para proteção de corpo em acessos de material, 2 a 4 feixes nas alturas normatizadas detectam a passagem de uma pessoa — a resolução fina é desnecessária e encareceria o muting.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
