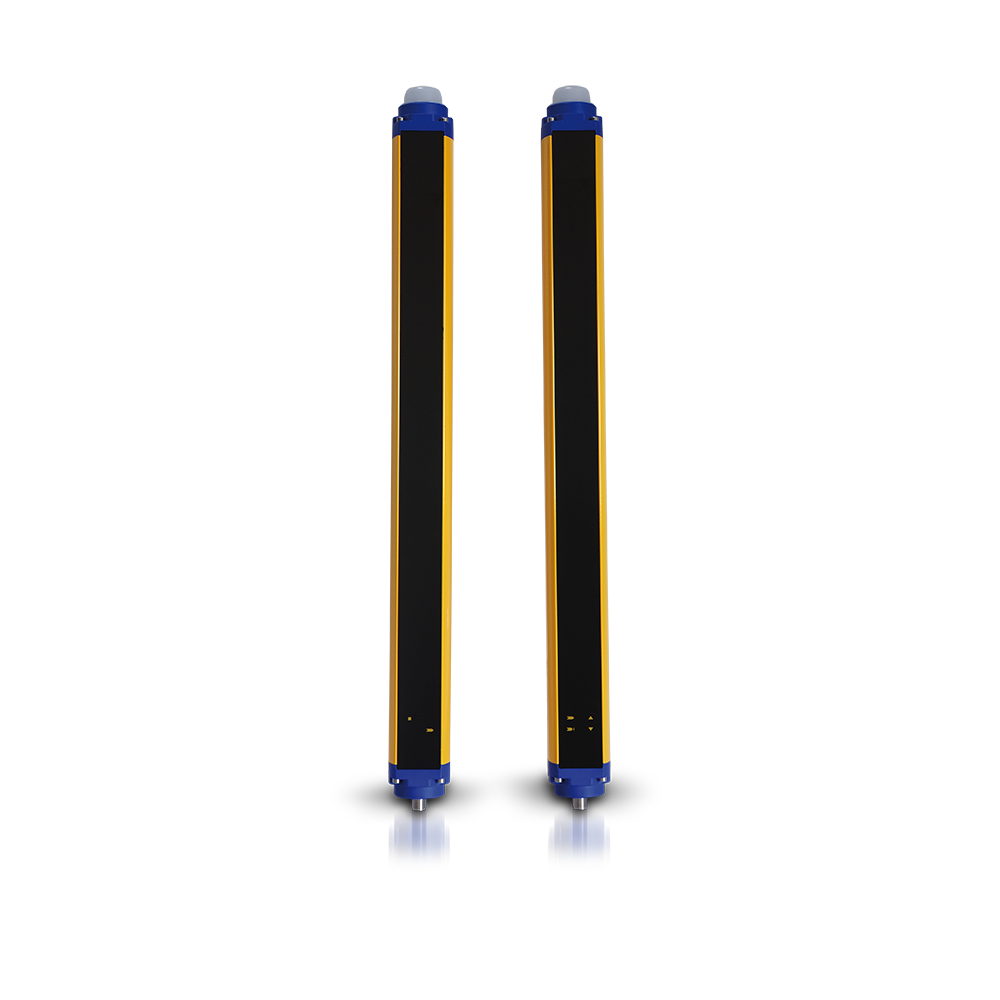

O SG2-B4-120-OO-W-C (código de peça PN 957851350) é um conjunto de segurança multifeixe com muting integrado da linha SG-BODY da Datasensing: proteção de corpo para acessos por onde materiais precisam passar, mas pessoas não — o muting inibe temporariamente a proteção quando os sensores dedicados reconhecem o palete/produto, e a mantém ativa para pessoas. O código informa o tipo (2/4), o número de feixes e a interdistância; braços de muting e lógica já integrados ao conjunto.
Aplicações típicas
Entradas e saídas de paletizadores, transportadores que atravessam células robotizadas e portais logísticos: o clássico dilema “o palete entra, a pessoa não” resolvido num conjunto único — sem montar cortina + braços + lógica de muting separadamente.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
0,5 … 60 m |
| Resolução |
400mm |
| Altura controlada |
1200 mm |
| Número de feixes |
4 |
| Ajuste de sensibilidade |
Dip-switch |
| Ângulo de abertura efetivo (EAA) |
≤ ±5° |
Aplicação
| Princípio de funcionamento |
Emissor + Receptor |
| Funções disponíveis |
Rearme manual/automático, EDM, Muting L/T, Override, Habilitação de muting, Filtro de muting, Codificação anti-interferência |
| Descrição |
Big para harsh environment |
| Funções |
Proteção de corpo 4 feixes muting |
Aplicação (2)
| Tipo |
Tipo 2 cortina de luz de segurança (A/M) |
| SIL |
1 |
| SILCL |
1 |
| PL |
c |
| MTTFd |
288 anos |
| Dcavg |
92,10% |
| SFF |
95,20% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD segurança saída) com EDM |
| Tempo de resposta |
14 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Corrente de carga |
≤ 500mA por saída |
| Emissão |
LED infravermelho (comprimento de onda 950 nm) |
| Imunidade à luz externa |
Conforme IEC 61496-2 |
| Consumo – Receptor |
≤ 4W (sem carga) |
| Consumo – Emissor |
≤ 2,5W |
| Capacitivo Load |
≥ 2,2µF |
| Comprimento do cabo (Alimentação/Saída) |
≤ 70m |
Dados mecânicos
| Dimensões |
52x60x1306 |
| Material |
Alumínio pintado / PMMA / PBT Valox 508 |
| Conexões |
M12-5 polos + M12-5 polos (emissor) M12-12 polos + M12-5 polos (receptor) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus, TÜV |
| Compatibilidade EMC |
Conforme 2014/30/EU Diretiva |
Dados gerais
| Dimensões |
52×56,9×1309,35 mm |
| Temperatura de operação |
0…+55°C |
| Umidade |
15 … 95 % (sem condensação) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
O que é muting e quando é permitido?
É a inibição temporária e supervisionada da proteção enquanto o material atravessa, reconhecido por sensores dedicados em disposição que uma pessoa não reproduz. As condições (sinais, tempos, sinalização) são normatizadas — o conjunto integra essa lógica, e a validação final é parte da instalação.
Por que feixes em vez de cortina de resolução fina?
Para proteção de corpo em acessos de material, 2 a 4 feixes nas alturas normatizadas detectam a passagem de uma pessoa — a resolução fina é desnecessária e encareceria o muting.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
