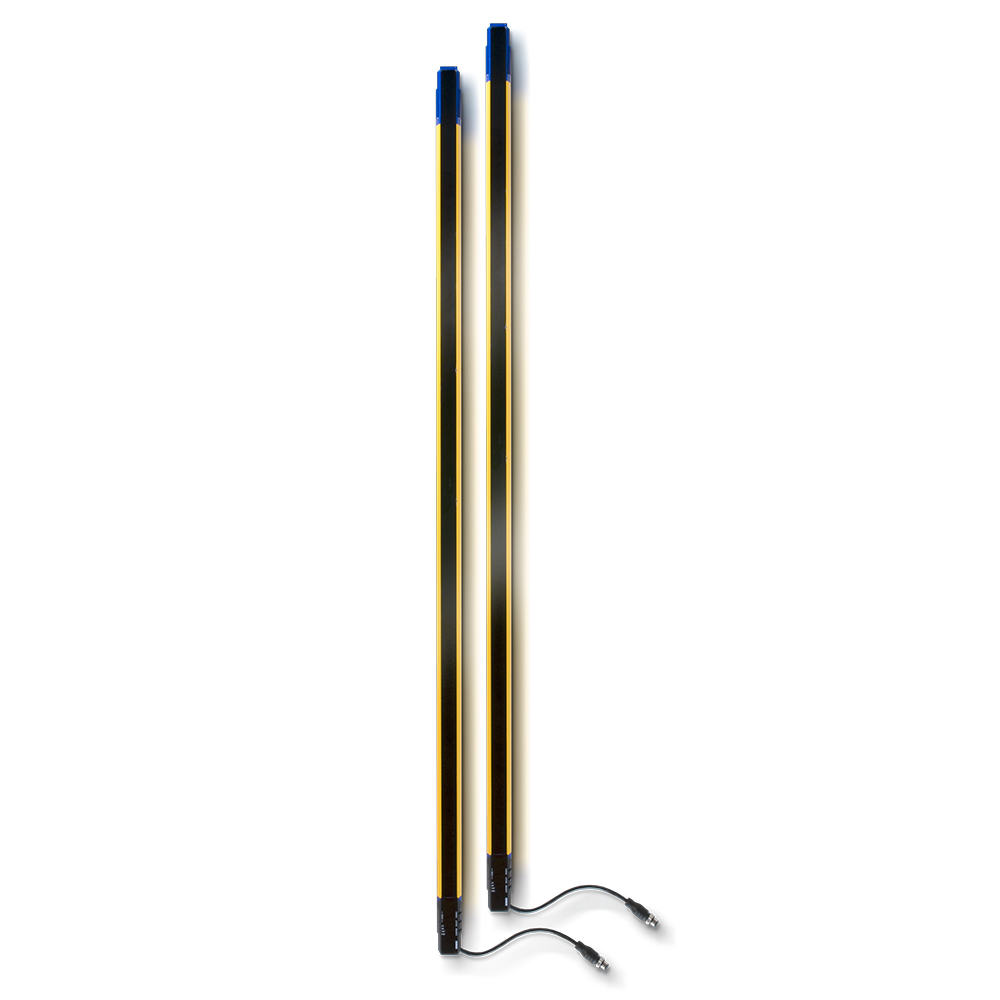

A SG4-14-120-OO-P (código de peça PN 957901300) é uma cortina de luz de segurança Tipo 4 (IEC 61496) da série SG4 da Datasensing, para os níveis máximos de segurança funcional (até PL e / SIL 3 no circuito adequado). O código informa a configuração: resolução (14 mm = dedos, 30 mm = mãos) × altura protegida × funções da variante — confirmadas no descritor e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Proteção de pontos de operação e acessos de alto risco: prensas, dobradeiras, robôs, células automatizadas e máquinas enquadradas na NR-12 que a apreciação de riscos classificou nos níveis mais exigentes. A resolução fina permite instalar próximo à zona de perigo, reduzindo a distância de segurança e preservando a ergonomia.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
0,2 … 7 m |
| Resolução |
14mm |
| controlled height |
1200 mm |
| number of rays |
128 |
| Ajuste de sensibilidade |
Teach-in/GUI |
| Effective Aperture Angle |
≤ ±2,5° |
Aplicação
| Function Principle |
Emitter + Receiver |
| Available functions |
Programmable Muting & Blanking |
| Description |
Compact no-dead-zone programmable |
| Functions |
Finger prot. res. 14 mm programmable |
Aplicação (2)
| Type |
Type 4 safety light curtain (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
131 years |
| Dcavg |
98,80% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD safety output) with EDM |
| Tempo de resposta |
25 ms |
| Response Time (Master + Slave) |
Tcascade [ms] = Tmaster + Tslave1 + 7,5 |
| Response Time (Master + 2 Slave) |
Tcascade [ms] = Tmaster + Tslave1 + Tslave2 + 7,5 |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Load current |
≤ 500mA each output |
| Emission |
Infrared LED (950 nm wavelength) |
| Interference to external light |
According to IEC 61496-2 |
| Power Consumption – Receiver |
≤ 5W (no load) |
| Power Consumption – Emitter |
≤ 3W |
| Cabel Length (Power Supply/Output) |
≤ 50m |
| Cable Length for Master Slave Interconnections |
≤ 1m (Master-Slave Cable) |
Dados mecânicos
| Dimensões |
35x41x1206 |
| Material |
Painted aluminum / PMMA / PBT Valox 508 / PC LEXAN |
| Connections |
M12-5 poles pig-tail (emitter) M12-12 poles + M12-5poles / M12-12 poles pig-tails (receiver) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| EMC compatibility |
According to 2014/30/EU Directive |
Testes e certificações (2)
| Supplied Accessories |
Standard "L" Mounting Brackets: 6 pcs kit |
Dados gerais
| Network Interface |
Ethernet TCP/IP |
| Dimensões |
35×40,75×1206,3 mm |
| Temperatura de operação |
0…+50°C |
| Humidity |
15 … 95 % (no condensation) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
O que significam resolução e altura protegida?
Resolução é o menor objeto detectado com certeza (14 mm detecta um dedo; 30 mm, uma mão) — ela define a distância mínima de instalação pela ISO 13855. Altura protegida é a extensão vertical do campo de detecção; escolha-a para cobrir todo o acesso à zona de perigo.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
