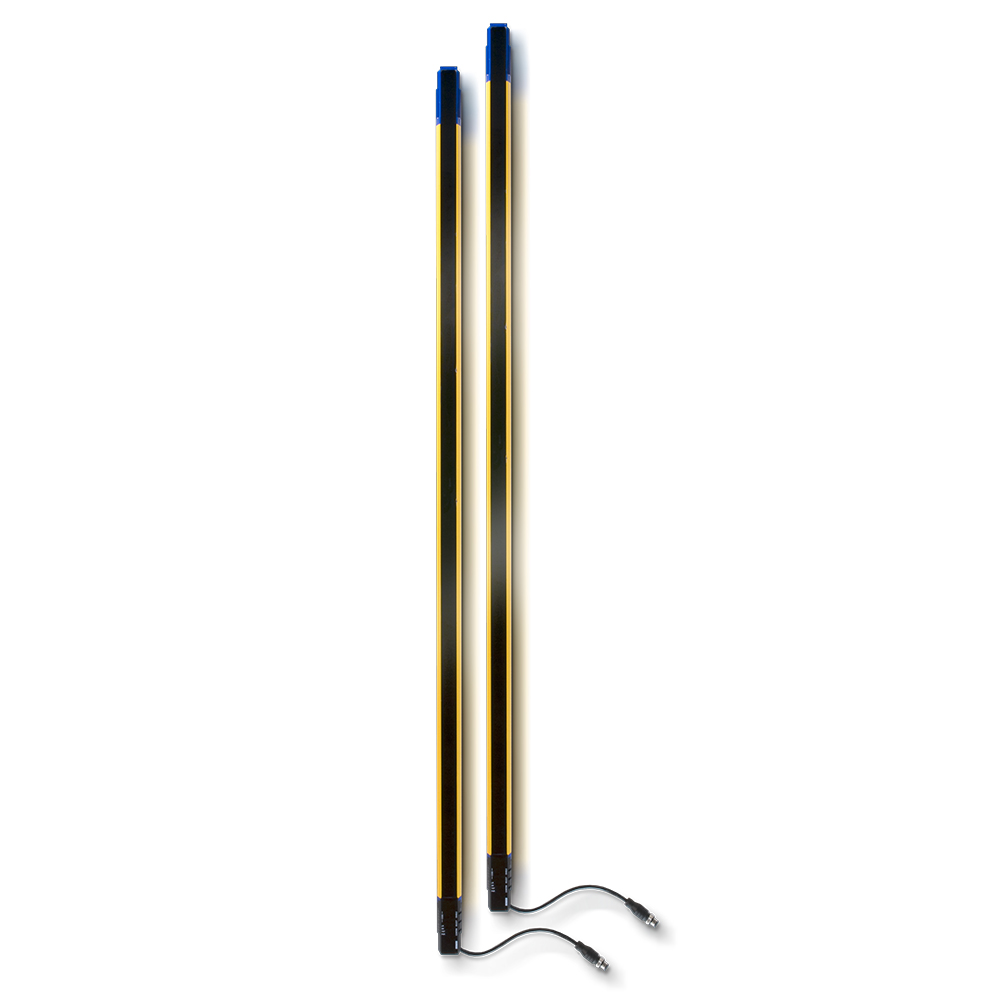

A SG4-30-105-OO-P (código de peça PN 957901400) é uma cortina de luz de segurança Tipo 4 (IEC 61496) da série SG4 da Datasensing, para os níveis máximos de segurança funcional (até PL e / SIL 3 no circuito adequado). O código informa a configuração: resolução (14 mm = dedos, 30 mm = mãos) × altura protegida × funções da variante — confirmadas no descritor e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Proteção de pontos de operação e acessos de alto risco: prensas, dobradeiras, robôs, células automatizadas e máquinas enquadradas na NR-12 que a apreciação de riscos classificou nos níveis mais exigentes. A resolução fina permite instalar próximo à zona de perigo, reduzindo a distância de segurança e preservando a ergonomia.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
0,2 … 20 m |
| Resolução |
30mm |
| Altura controlada |
1050 mm |
| Número de feixes |
56 |
| Ajuste de sensibilidade |
Teach-in/GUI |
| Ângulo de abertura efetivo (EAA) |
≤ ±2,5° |
Aplicação
| Princípio de funcionamento |
Emissor + Receptor |
| Funções disponíveis |
Programmable Muting & Blanking |
| Descrição |
Compacto no-dead-zone programável |
| Funções |
Hand prot. res. 30 mm programável |
Aplicação (2)
| Tipo |
Tipo 4 cortina de luz de segurança (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
131 anos |
| Dcavg |
98,80% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD segurança saída) com EDM |
| Tempo de resposta |
23 ms |
| Response Time (Master + Slave) |
Tcascade [ms] = Tmaster + Tslave1 + 7,5 |
| Response Time (Master + 2 Slave) |
Tcascade [ms] = Tmaster + Tslave1 + Tslave2 + 7,5 |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Corrente de carga |
≤ 500mA por saída |
| Emissão |
LED infravermelho (comprimento de onda 950 nm) |
| Imunidade à luz externa |
Conforme IEC 61496-2 |
| Consumo – Receptor |
≤ 5W (sem carga) |
| Consumo – Emissor |
≤ 3W |
| Comprimento do cabo (Alimentação/Saída) |
≤ 50m |
| Comprimento do cabo para Master Slave Interconnections |
≤ 1m (Master-Slave Cable) |
Dados mecânicos
| Dimensões |
35x41x1056 |
| Material |
Alumínio pintado / PMMA / PBT Valox 508 / PC LEXAN |
| Conexões |
M12-5 polos pigtail (emissor) M12-12 polos + M12-5poles / M12-12 polos pigtails (receptor) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Compatibilidade EMC |
Conforme 2014/30/EU Diretiva |
Testes e certificações (2)
| Acessórios fornecidos |
Padrão “L” suportes de montagem: kit com 4 peças |
Dados gerais
| Network Interface |
Ethernet TCP/IP |
| Dimensões |
35×40,75×1056,3 mm |
| Temperatura de operação |
0…+50°C |
| Umidade |
15 … 95 % (sem condensação) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
O que significam resolução e altura protegida?
Resolução é o menor objeto detectado com certeza (14 mm detecta um dedo; 30 mm, uma mão) — ela define a distância mínima de instalação pela ISO 13855. Altura protegida é a extensão vertical do campo de detecção; escolha-a para cobrir todo o acesso à zona de perigo.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
