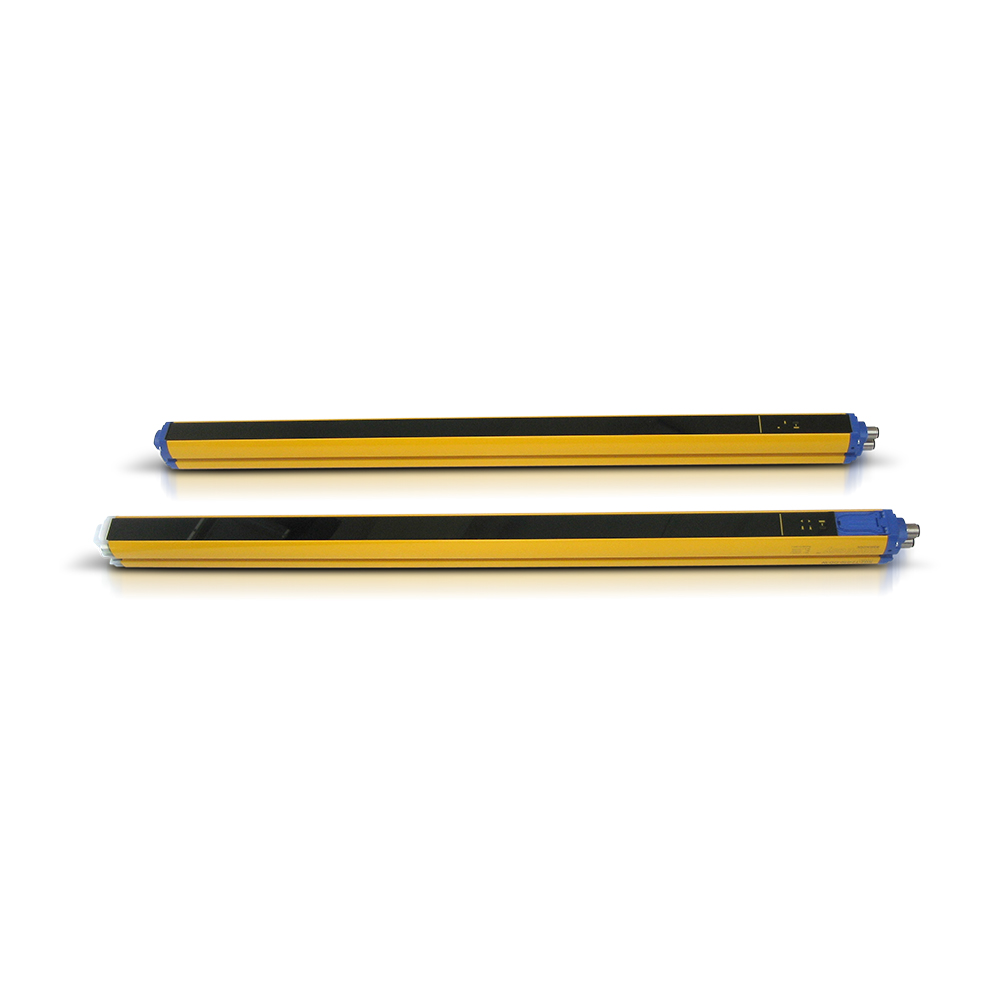

O SG4-L2-050-PP-W (código de peça PN 957851200) é um acessório da linha de segurança Datasensing — espelhos defletores, colunas e postes de montagem, braços de muting, cabos e elementos de instalação que completam o sistema de proteção. A função e a compatibilidade exatas deste código estão no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Composição do sistema: espelhos para proteger múltiplos lados com um único par, colunas com altura normatizada, braços de muting para portais de material e o cabeamento dedicado da linha.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
0,5 … 3 m |
| Resolução |
500mm |
| controlled height |
500 mm |
| number of rays |
2 |
| Ajuste de sensibilidade |
Dip-switch |
| Effective Aperture Angle |
≤ ±2,5° |
Aplicação
| Function Principle |
Emitter + Receiver |
| Available functions |
Manual/Automatic Restart, EDM, L/T Muting, Override |
| Description |
Compact with L arms |
| Functions |
Body protection 2 beams muting |
Aplicação (2)
| Type |
Type 4 safety light curtain (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
384 years |
| Dcavg |
98,90% |
| SFF |
99.38% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD safety output) with EDM |
| Tempo de resposta |
14 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Load current |
≤ 500mA each output |
| Emission |
Infrared LED (880 nm wavelength) |
| Interference to external light |
According to IEC 61496-2 |
| Power Consumption – Receiver |
≤ 2,2W (no load) |
| Power Consumption – Emitter |
≤ 0,9W |
| Equivalent Resistive Load |
≥ 56Ω |
| Capacitive Load |
≤ 65nF |
| Cabel Length (Power Supply/Output) |
≤ 50m |
Dados mecânicos
| Dimensões |
35x41x662 |
| Material |
Painted aluminum / PMMA / PC Lexan 943A |
| Connections |
M12-4 poles + M12-5 poles (emitter) M12-8 poles + M12-5 poles (receiver) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus, TÜV |
| EMC compatibility |
According to 2014/30/EU Directive |
Testes e certificações (2)
| Supplied Accessories |
Standard "L" Mounting Brackets: 4 pcs kit |
Dados gerais
| Dimensões |
35×41,2×664 mm |
| Temperatura de operação |
0…+55°C |
| Humidity |
15 … 95 % (no condensation) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
Espelhos reduzem o alcance da cortina?
Sim — cada espelho consome parte do alcance ótico (tipicamente ~15% por reflexão). O dimensionamento com espelhos deve considerar essa perda; nossa equipe calcula com você.
Este acessório é compatível com meu equipamento?
A tabela indica as séries compatíveis. Em dúvida, envie o código do seu dispositivo de segurança que confirmamos o par correto.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
