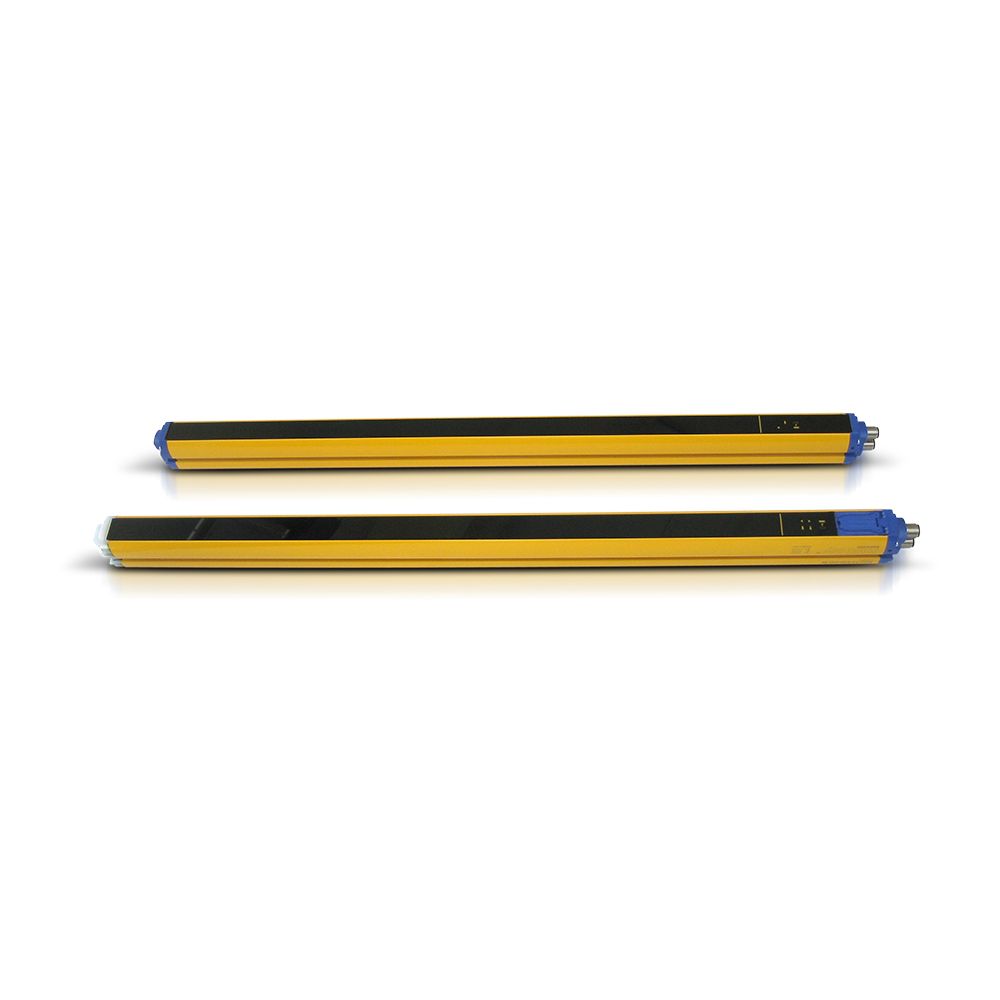

O SG4-T3-080-PP-W (código de peça PN 957851230) é um acessório da linha de segurança Datasensing — espelhos defletores, colunas e postes de montagem, braços de muting, cabos e elementos de instalação que completam o sistema de proteção. A função e a compatibilidade exatas deste código estão no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Composição do sistema: espelhos para proteger múltiplos lados com um único par, colunas com altura normatizada, braços de muting para portais de material e o cafeixeento dedicado da linha.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
0,5 … 3 m |
| Resolução |
400mm |
| Altura controlada |
800 mm |
| Número de feixes |
3 |
| Ajuste de sensibilidade |
Dip-switch |
| Ângulo de abertura efetivo (EAA) |
≤ ±2,5° |
Aplicação
| Princípio de funcionamento |
Emissor + Receptor |
| Funções disponíveis |
Rearme manual/automático, EDM, Muting L/T, Override |
| Descrição |
Compacto com T braços |
| Funções |
Proteção de corpo 3 feixes muting |
Aplicação (2)
| Tipo |
Tipo 4 cortina de luz de segurança (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
384 anos |
| Dcavg |
98,90% |
| SFF |
99.38% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD segurança saída) com EDM |
| Tempo de resposta |
15 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Corrente de carga |
≤ 500mA por saída |
| Emissão |
LED infravermelho (comprimento de onda 880 nm) |
| Imunidade à luz externa |
Conforme IEC 61496-2 |
| Consumo – Receptor |
≤ 2,2W (sem carga) |
| Consumo – Emissor |
≤ 0,9W |
| Equivalent Resistive Load |
≥ 56Ω |
| Capacitivo Load |
≤ 65nF |
| Comprimento do cabo (Alimentação/Saída) |
≤ 50m |
Dados mecânicos
| Dimensões |
35x41x962 |
| Material |
Alumínio pintado / PMMA / PC Lexan 943A |
| Conexões |
M12-4 polos + M12-5 polos (emissor) M12-8 polos + M12-5 polos (receptor) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, cULus, TÜV |
| Compatibilidade EMC |
Conforme 2014/30/EU Diretiva |
Testes e certificações (2)
| Acessórios fornecidos |
Padrão “L” suportes de montagem: kit com 4 peças |
Dados gerais
| Dimensões |
35×41,2×964 mm |
| Temperatura de operação |
0…+55°C |
| Umidade |
15 … 95 % (sem condensação) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
Espelhos reduzem o alcance da cortina?
Sim — cada espelho consome parte do alcance ótico (tipicamente ~15% por reflexivoão). O dimensionamento com espelhos deve conlateralrar essa perda; nossa equipe calcula com você.
Este acessório é compatível com meu equipamento?
A tabela indica as séries compatíveis. Em dúvida, envie o código do seu dispositivo de segurança que confirmamos o par correto.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
