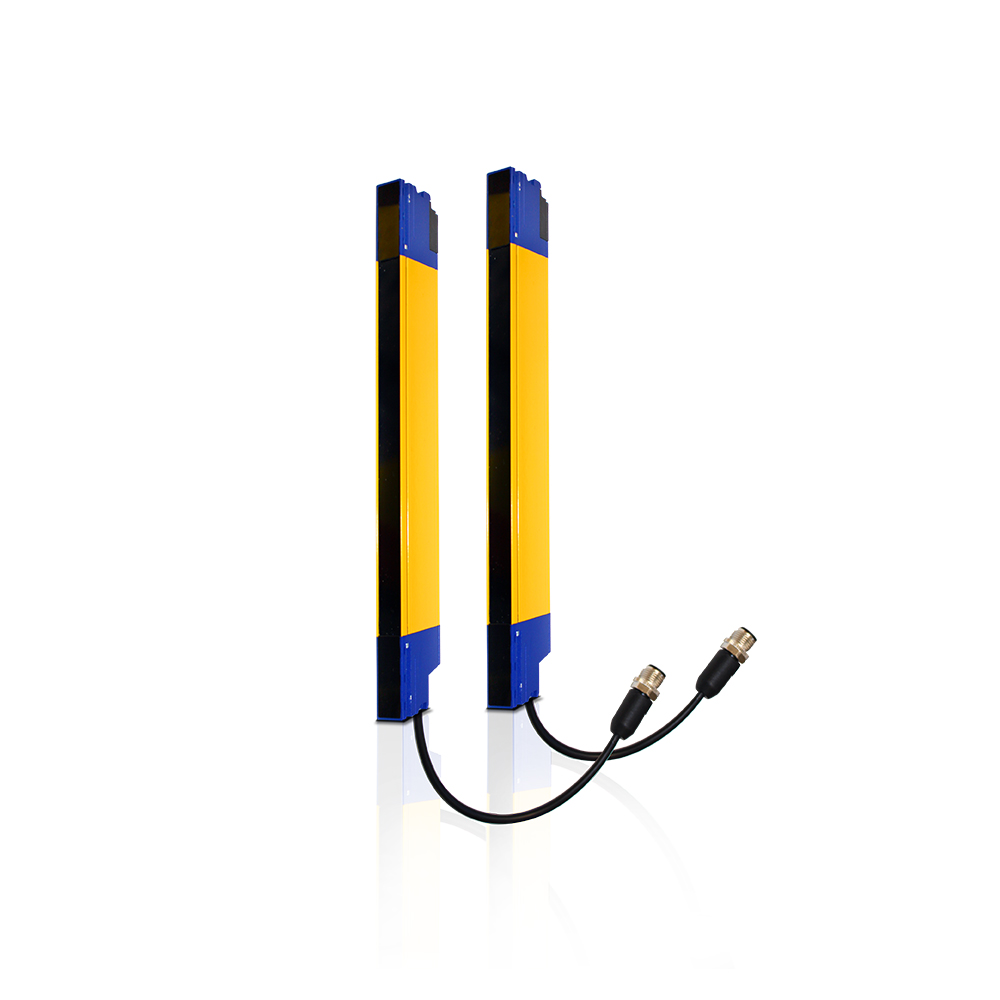

A SL2-34-0840-E (código de peça PN 957911910) é uma cortina de luz de segurança Tipo 2 (IEC 61496) da série SLIM SL2 da Datasensing: perfil ultracompacto e custo otimizado para riscos de nível intermediário (tipicamente até PL c/d) em máquinas onde o espaço de integração é crítico. Configuração pelo código (resolução × altura), confirmada no descritor e na tabela oficial.
Aplicações típicas
Máquinas compactas de risco moderado: bancadas de montagem, pequenas embaladoras e equipamentos OEM — o menor caminho para conformidade NR-12 onde o Tipo 2 atende o nível exigido.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
0,2 … 6 m |
| Resolução |
34mm |
| controlled height |
840 mm |
| number of rays |
29 |
| Ajuste de sensibilidade |
n/a |
| Effective Aperture Angle |
≤ ±5° |
Aplicação
| Function Principle |
Emitter + Receiver |
| Available functions |
Manual/Automatic Restart, EDM |
| Description |
SLIM no-dead-zone cascadable |
| Functions |
Hand protection res. 34 mm |
Aplicação (2)
| Type |
Type 2 safety light curtain (A/M) |
| SIL |
1 |
| SILCL |
1 |
| PL |
c |
| MTTFd |
273 years |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD safety output) with EDM |
| Tempo de resposta |
12,2 ms |
| Response Time (Master + Slave) |
18 ms |
| Response Time (Master + 2 Slave) |
20 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Load current |
≤ 500mA each output |
| Emission |
Infrared LED (850 nm wavelength) |
| Interference to external light |
According to IEC 61496-2 |
| Power Consumption – Receiver |
≤ 4,2W (no load) |
| Power Consumption – Emitter |
≤ 1,6W |
| Cabel Length (Power Supply/Output) |
≤ 20m |
| Cable Length for Master Slave Interconnections |
≤ 1m (Master-Slave Cable) |
Dados mecânicos
| Dimensões |
15x33x840 |
| Material |
Metal – Aluminium / PMMA / Painted Zamak |
| Connections |
M12-5 poles pig-tail (emitter) M12-5 poles pig-tail (receiver) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| EMC compatibility |
According to 2014/30/EU Directive |
Testes e certificações (2)
| Supplied Accessories |
C-shaped Brackets (included): 2 pcs kit + O-shaped Brackets (included): 4 pcs kit |
Dados gerais
| Dimensões |
15,4×32,6×840 mm |
| Temperatura de operação |
-10…+55°C |
| Humidity |
15 … 95 % (no condensation) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
