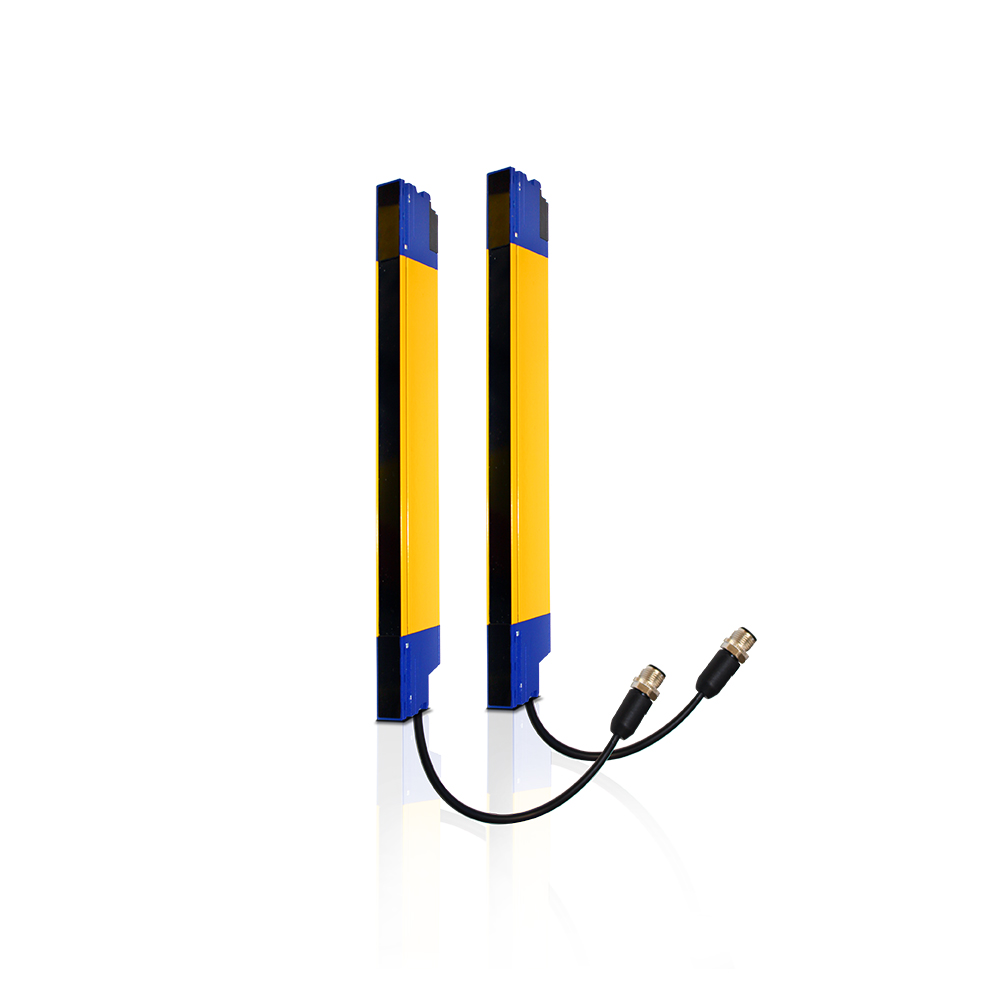

A SL2-34-1200-E (código de peça PN 957912030) é uma cortina de luz de segurança Tipo 2 (IEC 61496) da série SLIM SL2 da Datasensing: perfil ultracompactoo e custo otimizado para riscos de nível intermediário (tipicamente até PL c/d) em máquinas onde o espaço de integração é crítico. Configuração pelo código (resolução × altura), confirmada no descritor e na tabela oficial.
Aplicações típicas
Máquinas compactoas de risco moderado: bancadas de montagem, pequenas embaladoras e equipamentos OEM — o menor caminho para conformidade NR-12 onde o Tipo 2 atende o nível exigido.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
0,2 … 6 m |
| Resolução |
34mm |
| Altura controlada |
1200 mm |
| Número de feixes |
41 |
| Ajuste de sensibilidade |
n/a |
| Ângulo de abertura efetivo (EAA) |
≤ ±5° |
Aplicação
| Princípio de funcionamento |
Emissor + Receptor |
| Funções disponíveis |
Rearme manual/automático, EDM |
| Descrição |
SLIM no-dead-zone cascadable |
| Funções |
Proteção de mãos, res. 34 mm |
Aplicação (2)
| Tipo |
Tipo 2 cortina de luz de segurança (A/M) |
| SIL |
1 |
| SILCL |
1 |
| PL |
c |
| MTTFd |
273 anos |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD segurança saída) com EDM |
| Tempo de resposta |
15 ms |
| Response Time (Master + Slave) |
18 ms |
| Response Time (Master + 2 Slave) |
20 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Corrente de carga |
≤ 500mA por saída |
| Emissão |
LED infravermelho (comprimento de onda 850 nm) |
| Imunidade à luz externa |
Conforme IEC 61496-2 |
| Consumo – Receptor |
≤ 4,2W (sem carga) |
| Consumo – Emissor |
≤ 1,6W |
| Comprimento do cabo (Alimentação/Saída) |
≤ 20m |
| Comprimento do cabo para Master Slave Interconnections |
≤ 1m (Master-Slave Cable) |
Dados mecânicos
| Dimensões |
15x33x1200 |
| Material |
Metal – Alumínio / PMMA / Zamak pintado |
| Conexões |
M12-5 polos pigtail (emissor) M12-5 polos pigtail (receptor) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Compatibilidade EMC |
Conforme 2014/30/EU Diretiva |
Testes e certificações (2)
| Acessórios fornecidos |
C-formatod Suportes (included): 2 peças kit + O-formatod Suportes (included): kit com 4 peças |
Dados gerais
| Dimensões |
15,4×32,6×1200 mm |
| Temperatura de operação |
-10…+55°C |
| Umidade |
15 … 95 % (sem condensação) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
Tipo 2 ou Tipo 4 — como decidir?
Pela apreciação de riscos (ISO 12100), que define o Performance Level exigido e, dele, o tipo do dispositivo. Nossa equipe apoia o enquadramento.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
