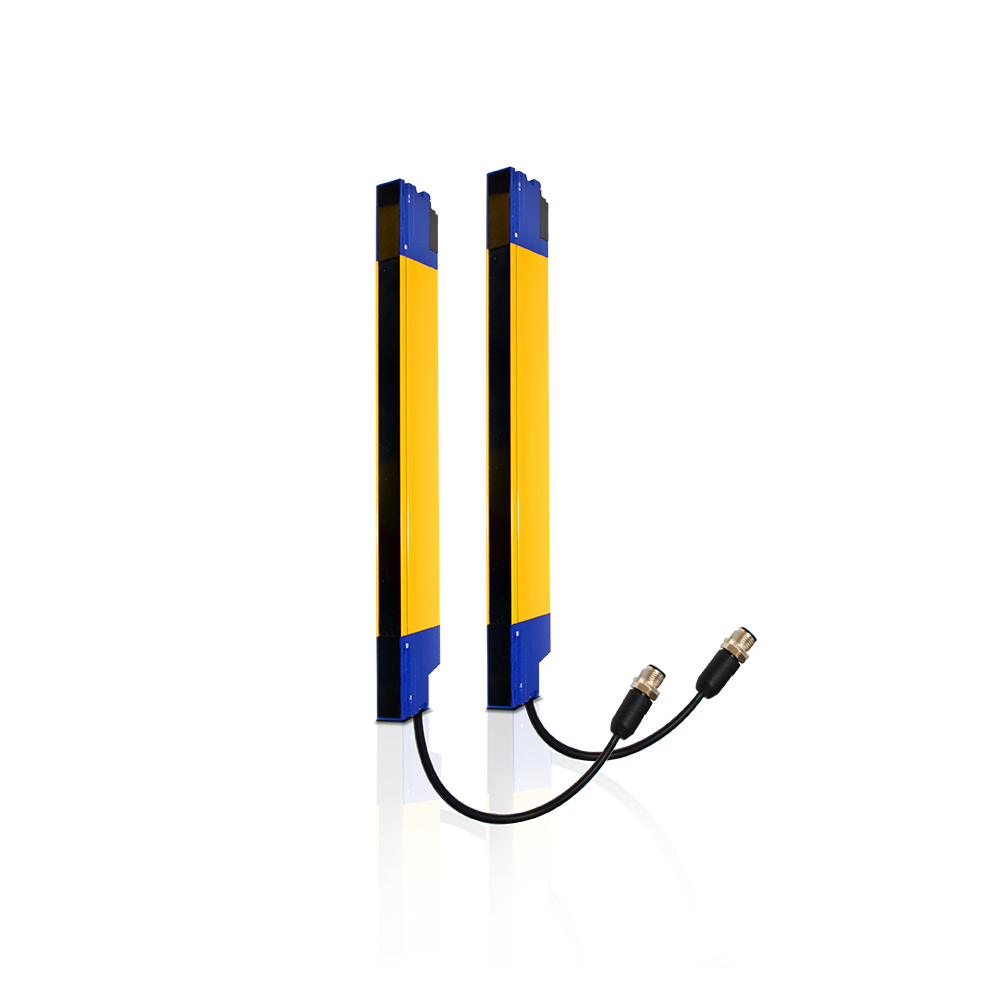

A SL4-14-0630-E (código de peça PN 957910140) é uma cortina de luz de segurança Tipo 4 (IEC 61496) da série SLIM SL4 da Datasensing: o perfil ultracompactoo da linha, para integração onde a cortina convencional não cabe — bordas de máquina, magazines e equipamentos compactoos — mantendo o nível máximo de segurança (até PL e / SIL 3 no circuito adequado). Configuração pelo código (resolução × altura), confirmada no descritor e na tabela oficial.
Aplicações típicas
Máquinas compactoas e OEMs: dispositivos de montagem, máquinas têxteis e gráficas, bancadas automatizadas e retrofits onde cada milímetro do perfil importa — com a resolução fina permitindo instalação rente à zona de perigo.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
0,2 … 6 m |
| Resolução |
14mm |
| Altura controlada |
630 mm |
| Número de feixes |
63 |
| Ajuste de sensibilidade |
n/a |
| Ângulo de abertura efetivo (EAA) |
≤ ±2,5° |
Aplicação
| Princípio de funcionamento |
Emissor + Receptor |
| Funções disponíveis |
Rearme manual/automático, EDM |
| Descrição |
SLIM no-dead-zone cascadable |
| Funções |
Proteção de dedos, res. 14 mm |
Aplicação (2)
| Tipo |
Tipo 4 cortina de luz de segurança (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
444 anos |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD segurança saída) com EDM |
| Tempo de resposta |
11,5 ms |
| Response Time (Master + Slave) |
18 ms |
| Response Time (Master + 2 Slave) |
20 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 20% |
| Corrente de carga |
≤ 500mA por saída |
| Emissão |
LED infravermelho (comprimento de onda 850 nm) |
| Imunidade à luz externa |
Conforme IEC 61496-2 |
| Consumo – Receptor |
≤ 4,2W (sem carga) |
| Consumo – Emissor |
≤ 1,6W |
| Comprimento do cabo (Alimentação/Saída) |
≤ 20m |
| Comprimento do cabo para Master Slave Interconnections |
≤ 1m (Master-Slave Cable) |
Dados mecânicos
| Dimensões |
15x33x630 |
| Material |
Metal – Alumínio / PMMA / Zamak pintado |
| Conexões |
M12-5 polos pigtail (emissor) M12-5 polos pigtail (receptor) |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Compatibilidade EMC |
Conforme 2014/30/EU Diretiva |
Testes e certificações (2)
| Acessórios fornecidos |
C-formatod Suportes (included): 2 peças kit + O-formatod Suportes (included): kit com 4 peças |
Dados gerais
| Dimensões |
15,4×32,6×630 mm |
| Temperatura de operação |
-10…+55°C |
| Umidade |
15 … 95 % (sem condensação) |
| Proteção mecânica |
IP65 |
Dados gerais (2)
Perguntas frequentes
O que muda do SL4 para o SG4?
O formato: a série SLIM tem seção transversal reduzida para integração embarcada em máquinas compactoas. O nível de segurança (Tipo 4) e a lógica de aplicação são os mesmos.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
