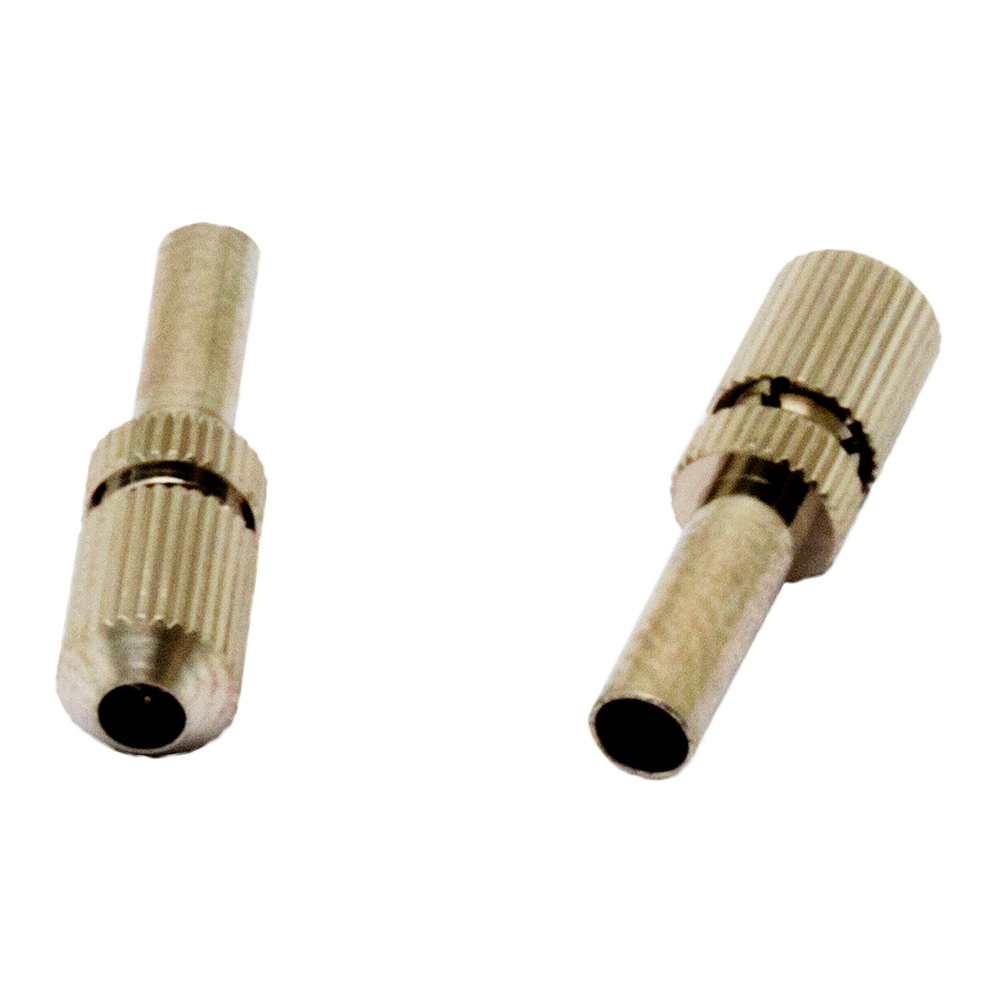

O AF/ER4 é uma fibra ótica de detecção Datasensing das séries AF/CF: o elemento passivo que leva a luz do amplificador ao ponto de detecção e traz o retorno — conectável aos amplificadores SSF, FS1, FX3 e FX4. A geometria (barreira ou difusa), o alcance com cada amplificador e as dimensões estão na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
O ponto de detecção em espaços mínimos, altas temperaturas e ambientees com interferência: a fibra chega onde nenhum sensor completo cabe, e por ser totalmente passiva, sobrevive onde a eletrônica falharia.
Especificações técnicas
Propriedades de detecção
| Distância com SSF | 600 mm |
| Distância com FS1 | 600 mm |
| Distância com FX3 | 2.000 mm |
| Distância com FX4 | 3.000 mm |
| Distância com F1R | 1.500 mm |
Aplicação
| Princípio de funcionamento | P/R |
| Fibra model | AF/1S |

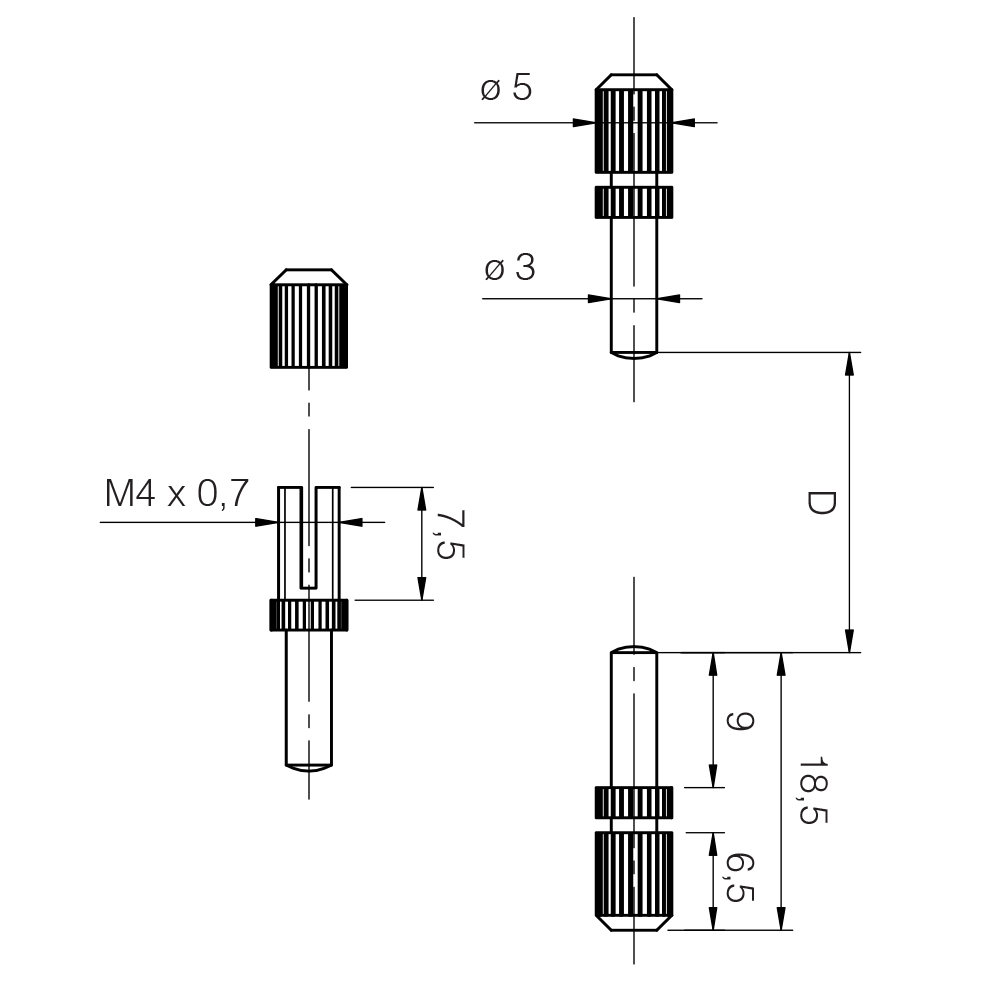

Dados mecânicos
| Material | vidro, ETM, latão niquelado |
| Temperatura de operação | -40°C….+70°C |
| Ø ótico fibra core | 1 mm |
| – | Sim |
| Ø ótico fibra | 2,2 mm (plástico) |
Testes e certificações
| Grau de proteção | IP67 (EN60529) |
Dados gerais
| Temperatura de operação | -40°C….+70°C |
| Proteção mecânica | IP67 (EN60529) |
Perguntas frequentes
Esta fibra funciona sozinha?
Não — ela é o elemento passivo do conjunto: precisa de um amplificador de fibra ótica (séries FS1, FX3, F1) que gera a luz e processa a detecção. Os dois se compram separadamente.
Barreira ou difusa?
Fibras de barreira usam duas pontas alinhadas (emissor/receptor); difusas detectam a reflexivoão do próprio objeto por uma ponta única. O descritor e a tabela informam o tipo desta fibra.
Posso cortar a fibra no comprimento?
Muitas fibras plásticas permitem corte com a ferramenta adequada — confirme na especificação deste modelo. Nossa equipe orienta o corte e a instalação corretos.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
