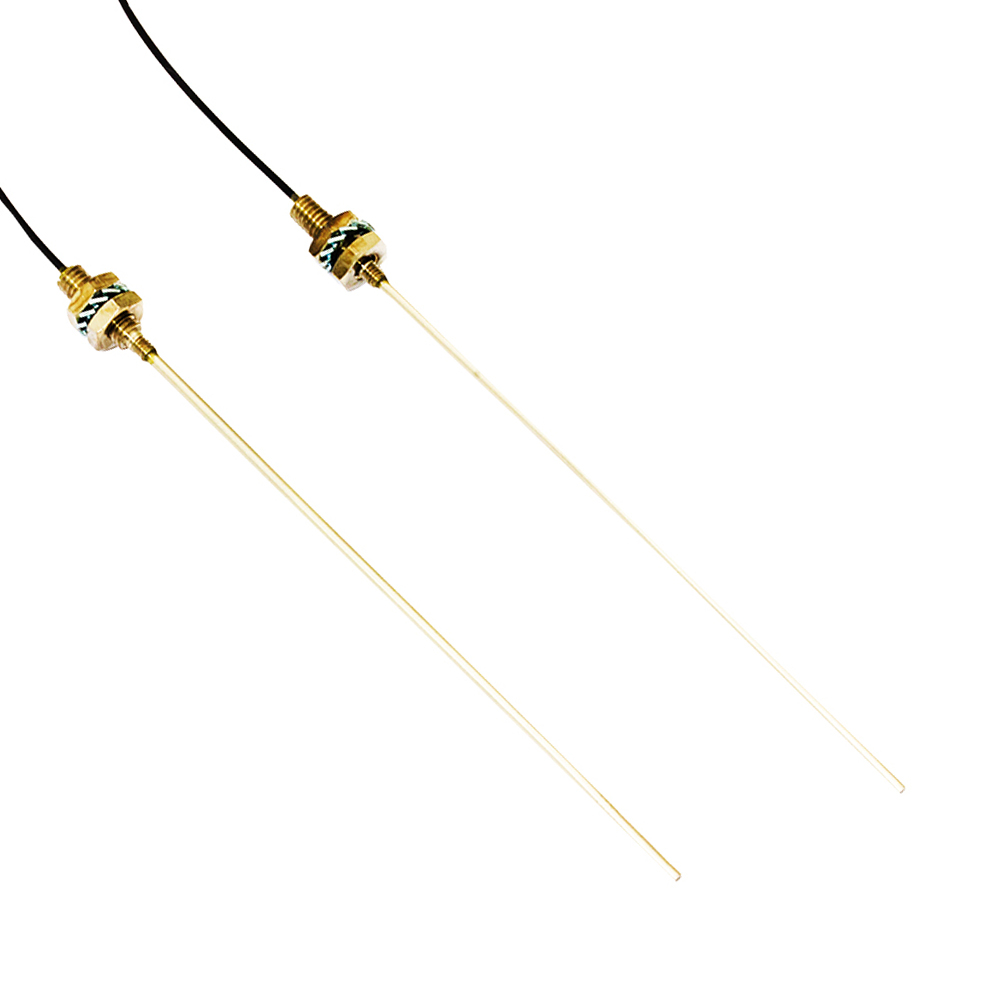

O CF/RA4-05 é uma fibra ótica de detecção Datasensing das séries AF/CF: o elemento passivo que leva a luz do amplificador ao ponto de detecção e traz o retorno — conectável aos amplificadores SSF, FS1, FX3 e FX4. A geometria (barreira ou difusa), o alcance com cada amplificador e as dimensões estão na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
O ponto de detecção em espaços mínimos, altas temperaturas e ambientes com interferência: a fibra chega onde nenhum sensor completo cabe, e por ser totalmente passiva, sobrevive onde a eletrônica falharia.
Especificações técnicas
Propriedades de detecção
| Distance with SSF | 30 mm |
| Distance with FS1 | 30 mm |
| Distance with FX3 | 150 mm |
| Distance with FX4 | 250 mm |
| Distance with F1R | 100 mm |
Aplicação
| Function Principle | Emitter + Receiver |
| Description | Plastic optical fibres |
| Optic position | Axial |

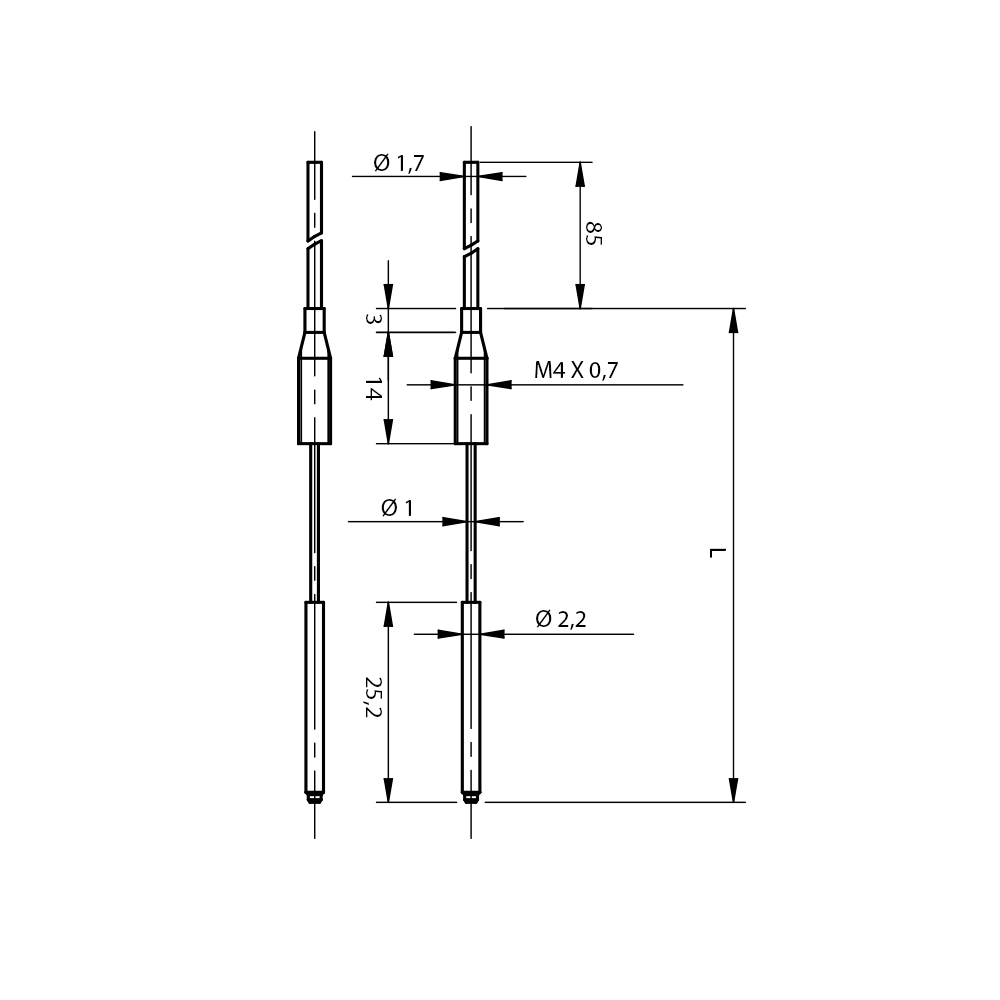

Dados mecânicos
| Temperatura de operação | -40°C….+55°C (posa fissa) |
| Fibre lengh (m) | 0,5 |
| Ø optical fibre core | 0,5 mm |
| Head shape | M4 with sleeve |
| Optical fibre material | PE, plastic |
| Head material | nickel-plated brass |
Testes e certificações
| Degree of protection | IP67 |
Testes e certificações (2)
| Accessories to be ordered separately | AF/1A2 |
Dados gerais
| Temperatura de operação | -40°C….+55°C (posa fissa) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Esta fibra funciona sozinha?
Não — ela é o elemento passivo do conjunto: precisa de um amplificador de fibra ótica (séries FS1, FX3, F1) que gera a luz e processa a detecção. Os dois se compram separadamente.
Barreira ou difusa?
Fibras de barreira usam duas pontas alinhadas (emissor/receptor); difusas detectam a reflexão do próprio objeto por uma ponta única. O descritor e a tabela informam o tipo desta fibra.
Posso cortar a fibra no comprimento?
Muitas fibras plásticas permitem corte com a ferramenta adequada — confirme na especificação deste modelo. Nossa equipe orienta o corte e a instalação corretos.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
