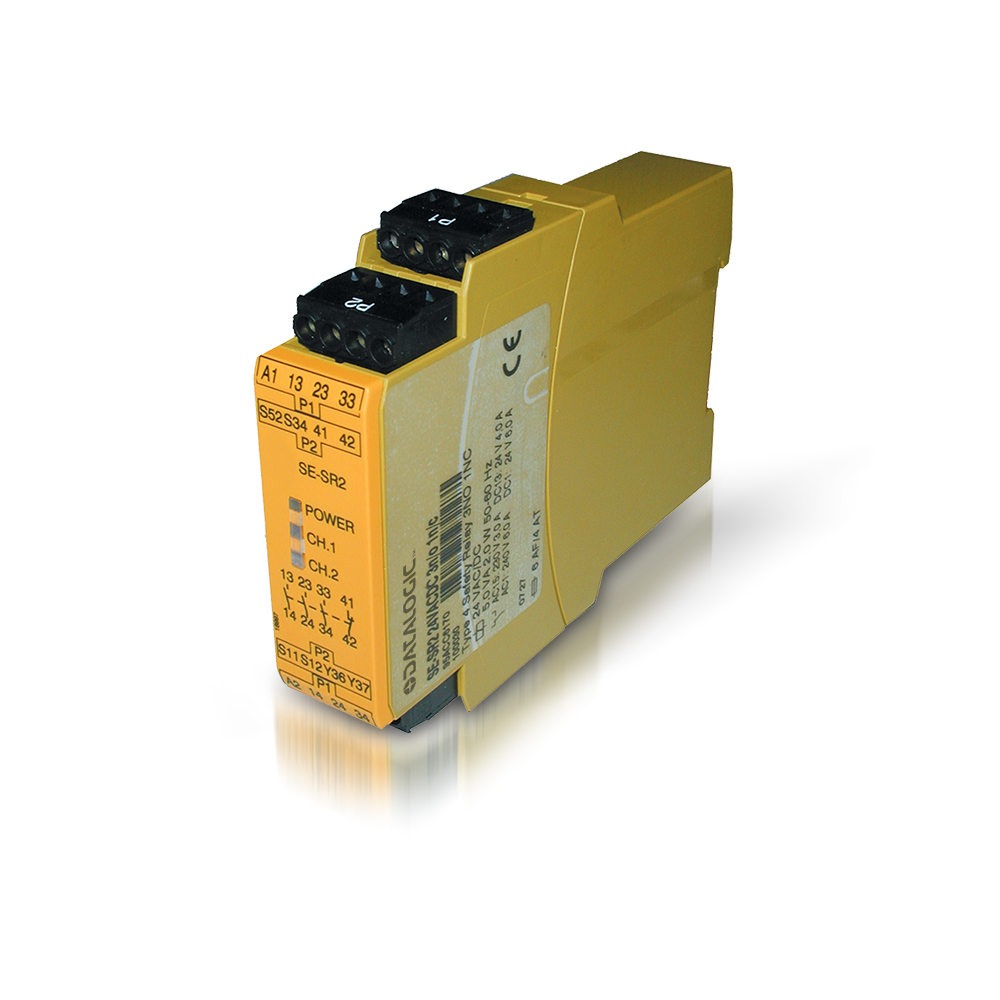

O SE-SR2 (código de peça PN 95ACC6170) é um módulo/relé de segurança Datasensing: a interface certificada entre os dispositivos de proteção (cortinas, fotocélulas, chaves) e o circuito de parada da máquina — supervisionando os canais, o rearme e o EDM (monitoração dos contatores externos). A função exata deste código está no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Fechamento do circuito de segurança: recepção das saídas OSSD das cortinas e fotocélulas, comando redundante dos contatores de potência e composição da categoria exigida pela apreciação de riscos.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
n/a |
| controlled altura |
n/a |
| Ajuste de sensibilidade |
n/a |
Aplicação
| Description |
DIN-rail mount case |
| Functions |
Segurança relay unidade |
Aplicação (2)
Saídas
| Tipo de saída |
Relay 3NO + 1NC |
| Tempo de resposta |
10,0 |
Dados elétricos
| Tensão de alimentação |
24 VDC |
| Emissão |
n/a |
Dados mecânicos
| Dimensões |
23x94x121 |
| Material |
Plastic |
| Connections |
Terminal block |
Dados gerais
Perguntas frequentes
Preciso de relé de segurança se a cortina já tem OSSD?
Quase sempre sim: as OSSD comandam, mas o chaveamento da potência com redundância e monitoração (EDM) é papel do relé/módulo — é ele que completa a categoria do circuito.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
