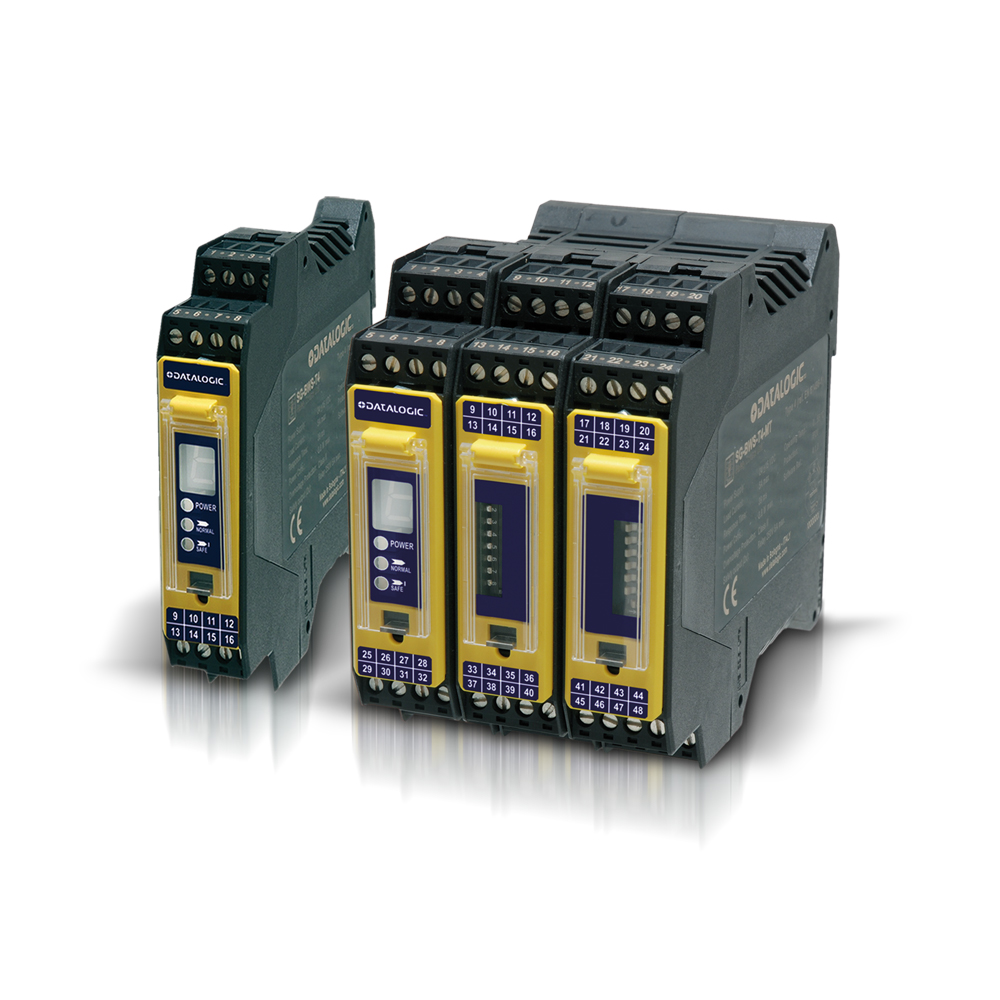

O SG-BWS-T4-2 (código de peça PN 957051030) é um módulo/relé de segurança Datasensing: a interface certificada entre os dispositivos de proteção (cortinas, fotocélulas, chaves) e o circuito de parada da máquina — supervisionando os canais, o rearme e o EDM (monitoração dos contatores externos). A função exata deste código está no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Fechamento do circuito de segurança: recepção das saídas OSSD das cortinas e fotocélulas, comando redundante dos contatores de potência e composição da categoria exigida pela apreciação de riscos.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
Conforme the sensors used: S5*ST* up to 8m; SL5*ST e S300*ST4 up to 40m; S300*ST2 up to 50m |
| Altura controlada |
n/a |
| Ajuste de sensibilidade |
Dip-switch |
| Ângulo de abertura efetivo (EAA) |
n/a |
Aplicação
| Princípio de funcionamento |
Control unidade |
| Funções disponíveis |
Mamual/Automatic Rearme, EDM |
| Descrição |
DIN-rail mount case |
| Max. number of sensors connected |
8 x S5*ST/SL5*ST/S300*ST pares |
| Max. number of muting sensors |
0 |
| Funções |
8 segurança light feixe inputs |
Aplicação (2)
| Tipo |
Tipo 4 segurança unidade de controle (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
201 anos |
| Dcavg |
99,00% |
| SFF |
99,74% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD segurança saída) com EDM |
| Tempo de resposta |
33 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 15% |
| Consumo |
≤ 3,8W |
| Corrente de carga |
≤ 500mA por saída |
| Emissão |
n/a |
| Imunidade à luz externa |
n/a |
| Consumo – Receptor |
n/a |
| Consumo – Emissor |
n/a |
| Comprimento do cabo (Alimentação/Saída) |
≤ 50m |
| Comprimento do cabo (sensors) |
≤ 50m |
Dados mecânicos
| Dimensões |
23x99x119 |
| Material |
Plástico – PA66 |
| Conexões |
Terminal block |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrações |
Amplitude 0,35 mm, frequência 10 … 55Hz; 20 varreduras por eixo, 1 oitava/min (EN 60068-2-6) |
| Choques |
16 ms (10 G) 1,000 choques por eixo (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, TÜV |
| Compatibilidade EMC |
Conforme 2014/30/EU Diretiva |
Dados gerais
| Dimensões |
23x99x119 mm |
| Temperatura de operação |
0…+55°C |
| Proteção mecânica |
IP20 |
Dados gerais (2)
Perguntas frequentes
Preciso de relé de segurança se a cortina já tem OSSD?
Quase sempre sim: as OSSD comandam, mas o chaveamento da potência com redundância e monitoração (EDM) é papel do relé/módulo — é ele que completa a categoria do circuito.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
