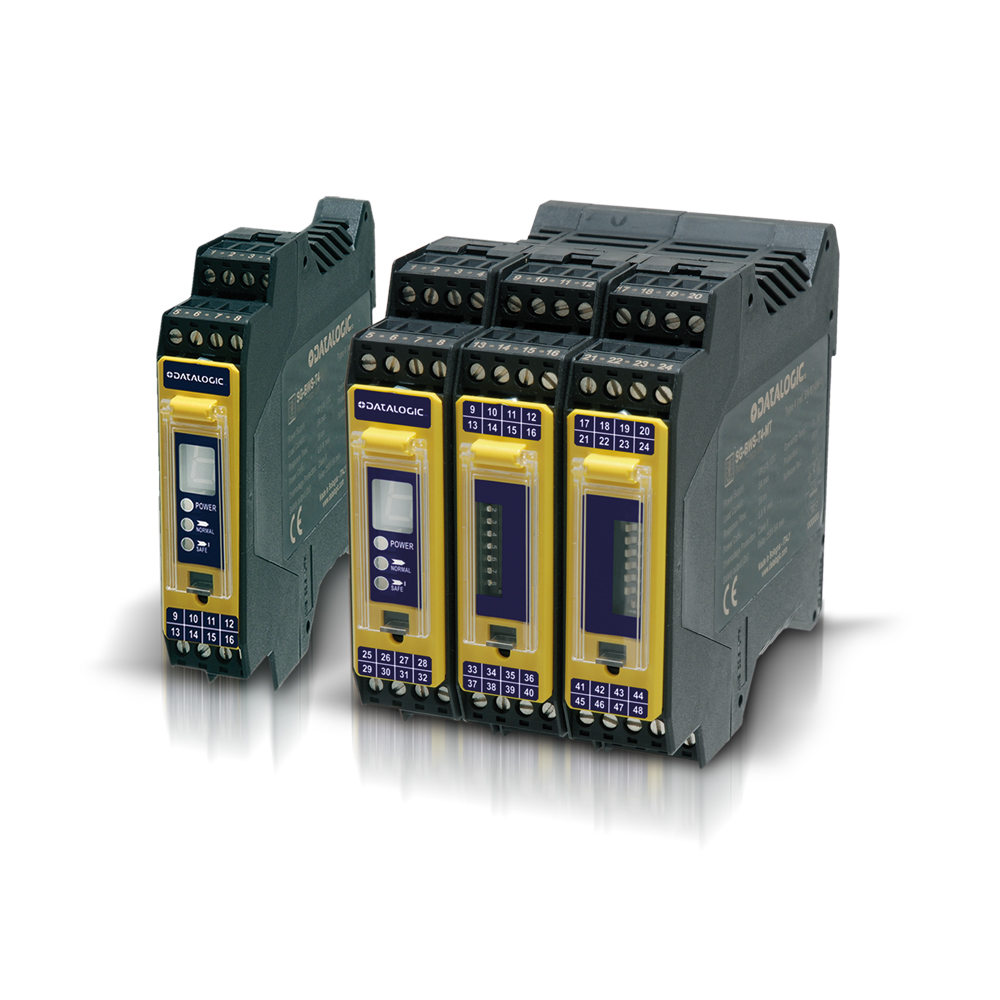

O SG-BWS-T4 (código de peça PN 957051000) é um módulo/relé de segurança Datasensing: a interface certificada entre os dispositivos de proteção (cortinas, fotocélulas, chaves) e o circuito de parada da máquina — supervisionando os canais, o rearme e o EDM (monitoração dos contatores externos). A função exata deste código está no descritor e na tabela de especificações do fabricante.
Aplicações típicas
Fechamento do circuito de segurança: recepção das saídas OSSD das cortinas e fotocélulas, comando redundante dos contatores de potência e composição da categoria exigida pela apreciação de riscos.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
According to the sensors used: S5*ST* up to 8m; SL5*ST and S300*ST4 up to 40m; S300*ST2 up to 50m |
| controlled height |
n/a |
| Ajuste de sensibilidade |
Dip-switch |
| Effective Aperture Angle |
n/a |
Aplicação
| Function Principle |
Control unit |
| Available functions |
Manual/Automatic Restart, EDM |
| Description |
DIN-rail mount case |
| Max. number of sensors connected |
4 x S5*ST/SL5*ST/S300*ST pairs |
| Max. number of muting sensors |
0 |
| Functions |
4 safety light beam inputs |
Aplicação (2)
| Type |
Type 4 safety control unit (A/M) |
| SIL |
3 |
| SILCL |
3 |
| PL |
e |
| MTTFd |
201 years |
| Dcavg |
99,00% |
| SFF |
99,74% |
Saídas
| Tipo de saída |
2 x PNP-NO (OSSD safety output) with EDM |
| Tempo de resposta |
29 ms |
Dados elétricos
| Tensão de alimentação |
24 Vdc ± 15% |
| Power consumption |
≤ 3,8W |
| Load current |
≤ 500mA each output |
| Emission |
n/a |
| Interference to external light |
n/a |
| Power Consumption – Receiver |
n/a |
| Power Consumption – Emitter |
n/a |
| Cabel Length (Power Supply/Output) |
≤ 50m |
| Cable Length (sensors) |
≤ 50m |
Dados mecânicos
| Dimensões |
23x99x119 |
| Material |
Plastic – PA66 |
| Connections |
Terminal block |
| Temperatura de armazenamento |
-25…+ 70°C |
| Vibrations |
Width 0.35 mm, frequency 10 … 55Hz; 20 sweep per axis, 1octave/min (EN 60068-2-6) |
| Shocks |
16 ms (10 G) 1,000 shocks per axis (EN 60068-2-29) |
Testes e certificações
| Certificações |
CE, TÜV |
| EMC compatibility |
According to 2014/30/EU Directive |
Dados gerais
| Dimensões |
23x99x119 mm |
| Temperatura de operação |
0…+55°C |
| Proteção mecânica |
IP20 |
Dados gerais (2)
Perguntas frequentes
Preciso de relé de segurança se a cortina já tem OSSD?
Quase sempre sim: as OSSD comandam, mas o chaveamento da potência com redundância e monitoração (EDM) é papel do relé/módulo — é ele que completa a categoria do circuito.
O que a NR-12 exige para instalar esta proteção?
Que o dispositivo venha da apreciação de riscos da máquina (ISO 12100), seja do nível exigido (PL/SIL conforme ISO 13849/IEC 62061), e seja instalado à distância mínima de segurança calculada pela ISO 13855 — que depende da velocidade de aproximação, do tempo de parada da máquina e da resolução do dispositivo. Nossa equipe apoia o dimensionamento completo.
Sensores comuns servem para proteger pessoas?
Não — proteção de pessoas exige dispositivos de segurança certificados como este, corretamente integrados ao circuito de parada (relé ou CLP de segurança) e validados.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
