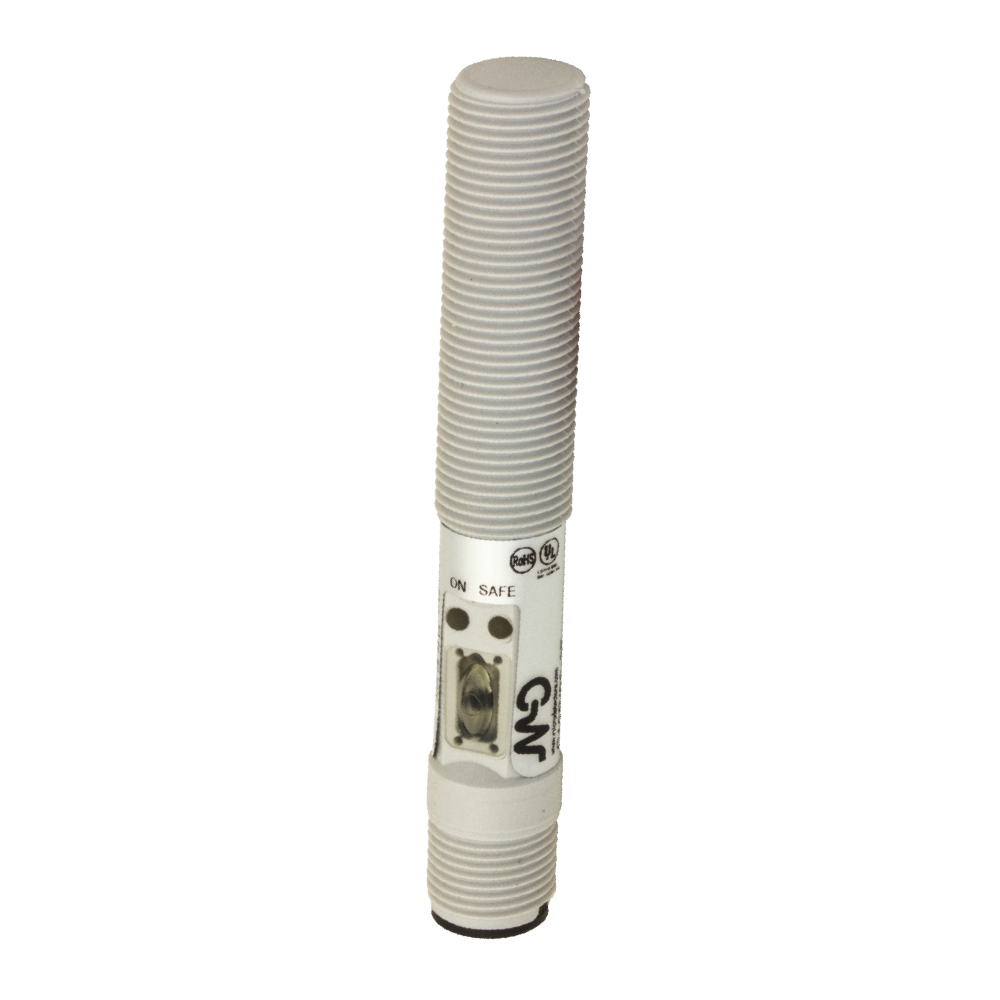

O C12P-00-3E é um sensor capacitivo Datasensing: detecção sem contato de materiais metálicos e não metálicos — líquidos, pós, granulados, vidro, plástico e papel — inclusive através de paredes não metálicas de reservatórios. A configuração exata deste código (corpo, alcance ajustável, saída e conexão) está no descritor e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Controle de nível de líquidos e sólidos em tanques e silos (inclusive pela parede plástica), detecção de presença de material em funis e tremonhas, verificação de conteúdo em embalagens fechadas e detecção de objetos não metálicos onde o indutivo não atua.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0,5…4mm blindado; 0,5…8mm não blindado |
| Deriva térmica de Sr | < 20% |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Sim |
| Histerese | ≤ 20% |

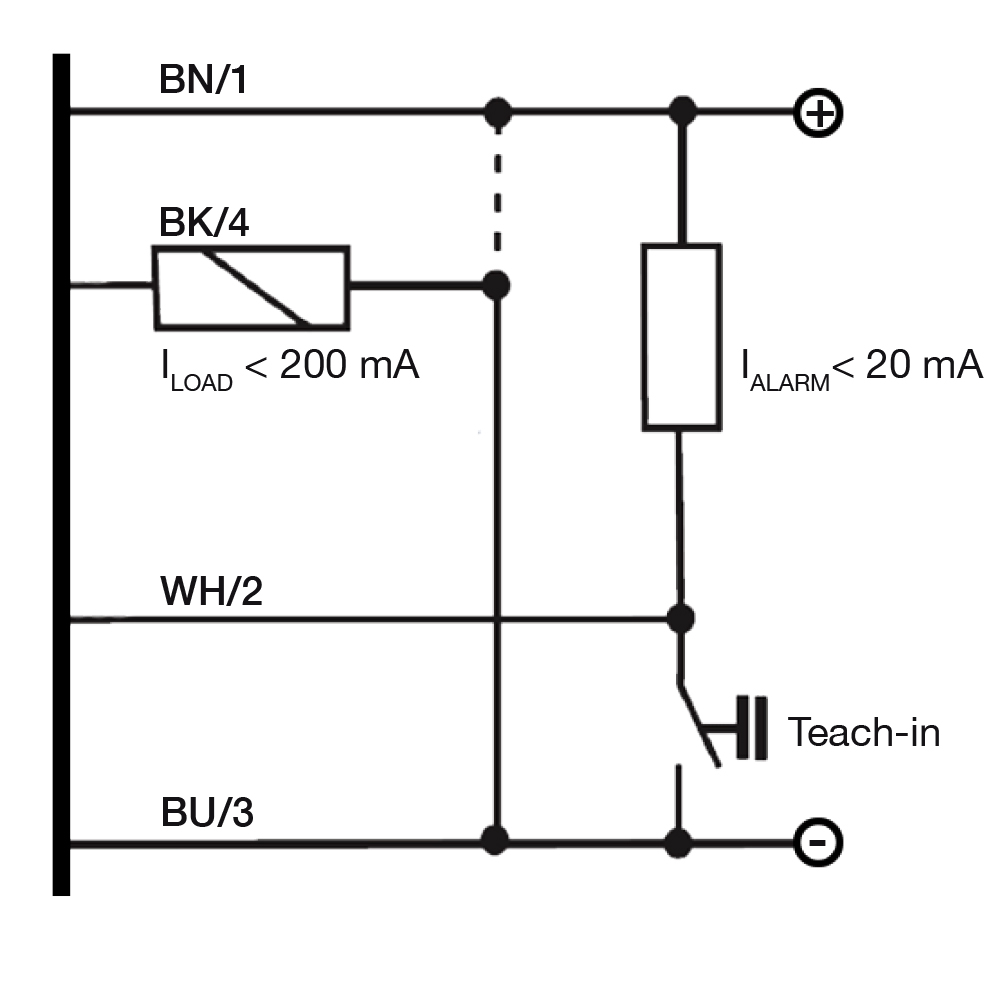

Saídas
| Tipo de saída | NPN/PNP |
| Função de saída | NO/NC |
| Frequência de comutação | ≤15Hz |
Dados elétricos
| Tensão de alimentação | 10…40Vdc |
| Corrente de alimentação sem carga | ≤ 12mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 300μA |
| Queda de tensão na saída | ≤ 2,5V @ IL = 200mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo LED (objeto detectado), verde LED alimentação/estabilidade |
| Atraso até disponibilidade | ≤ 200ms |
| Proteção contra curto-circuito | inversão de polaridade, sobretensão |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

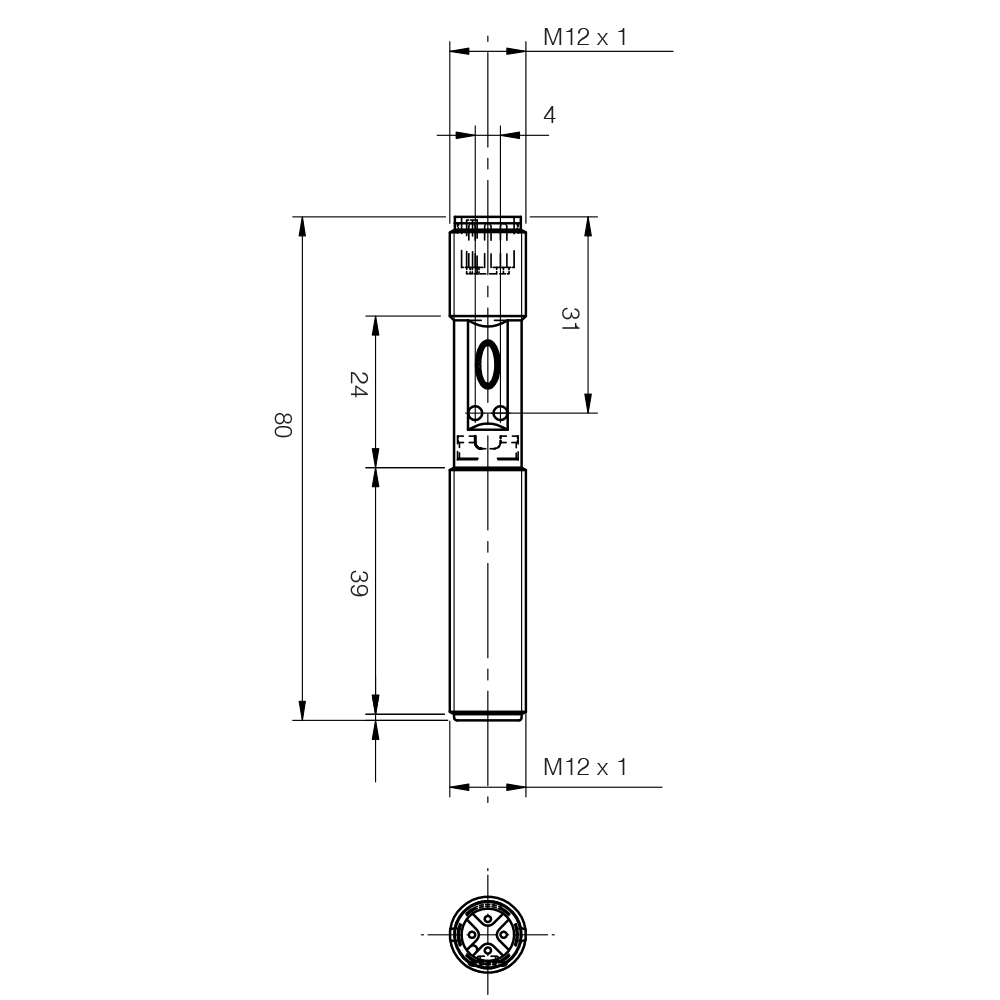

| Dimensões | M12 x 1 / L = 80mm |
| Montagem | Blindado/Não blindado |
| Material do corpo | Polyester |
| Peso | 30g |
| Conexões | plugue M12ue |
| Material da face ativa | Polyester |
| Temperatura de operação | -35°C…+85°C (sem congelamento) |
| Temperatura de armazenamento | -40°C…+85°C |
| Diâmetro/Dimensão | M12 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 x M12 porcas |
Dados gerais
| Dimensões | M12 x 1 / L = 80mm |
| Temperatura de operação | -35°C…+85°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor indutivo?
O indutivo detecta apenas metais; o capacitivo detecta qualquer material que altere o campo capacitivo — incluindo líquidos, plásticos e granulados — com sensibilidade ajustável para ignorar a parede do reservatório e enxergar só o conteúdo.
O ajuste de sensibilidade serve para quê?
Para calibrar o ponto de comutação ao material da aplicação: materiais de constante dielétrica baixa (pós secos, plásticos finos) pedem sensibilidade maior; líquidos condutivos, menor. O trimmer/teach do sensor faz esse acerto na instalação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
