O C18P/A0-1A pertence à série C18 da Datasensing: sensores capacitivos cilíndricos M18 em poliéster, com distância nominal de 8 mm (blindado, montagem faceada) e versões em 10–40 Vcc (NPN/PNP, NA ou NF) ou 20–250 Vca (2 fios SCR), ajuste de sensibilidade e proteção contra inversão de polaridade e sobretensão. O capacitivo detecta qualquer material — metais, plásticos, vidro, madeira, líquidos e granulados — inclusive através de paredes não metálicas.
Aplicações típicas
Detecção de não-metálicos e nível através da parede: presença de líquido ou granulado em tanques e tubos plásticos (o sensor montado por fora), detecção de caixas de papelão, garrafas, madeira e plástico em esteiras, e verificação de conteúdo dentro de embalagens fechadas.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 3…8mm |
| Deriva térmica de Sr | < 20% |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Sim |
| Histerese | ≤ 20% |
Saídas

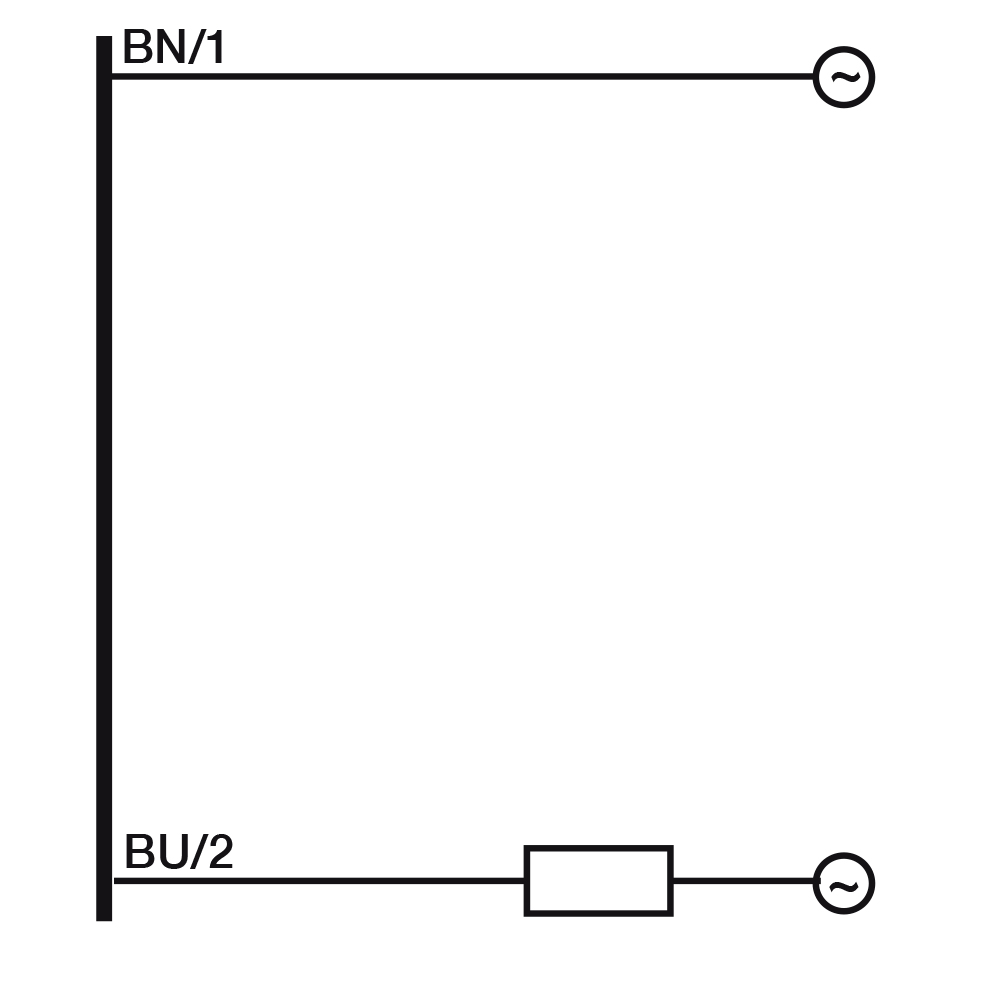

| Tipo de saída | SCR |
| Função de saída | NO |
| Frequência de comutação | 10Hz |
Dados elétricos
| Tensão de alimentação | 20…250Vac/50-60Hz |
| Corrente de alimentação sem carga | ≤ 12mA |
| Corrente de carga | ≤ 500mA; max 2,5A 20ms |
| Corrente de fuga | ≤ 100µA |
| Queda de tensão na saída | ≤ 10VAC @ IL ≥20mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo LED (objeto detectado) |
| Atraso até disponibilidade | ≤ 200ms |
| Proteção contra curto-circuito | inversão de polaridade, sobretensão |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

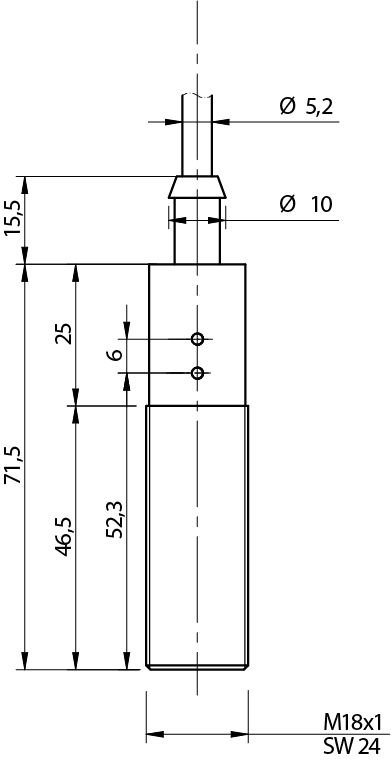

| Dimensões | M18 x 1 / L = 87mm |
| Montagem | Blindado |
| Material do corpo | Polyester |
| Peso | 150g |
| Conexões | 2m PVC cable |
| Material da face ativa | Polyester |
| Torque de aperto | 2,6Nm |
| Temperatura de operação | -35°C…+85°C (ohne Kondensation) |
| Temperatura de armazenamento | -40°C…+85°C |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67, IP68 |
Testes e certificações (2)
| Acessórios fornecidos | screw driver, 2 x M18 porcas |
Dados gerais
| Dimensões | M18 x 1 / L = 87mm |
| Temperatura de operação | -35°C…+85°C (sem congelamento) |
| Proteção mecânica | IP67, IP68 |
Perguntas frequentes
Qual a diferença entre capacitivo e indutivo?
O indutivo detecta apenas metais; o capacitivo detecta qualquer material que altere o campo elétrico — inclusive líquidos e sólidos através de uma parede plástica ou de vidro. Em troca, exige ajuste de sensibilidade mais cuidadoso e é mais sensível a sujeira condutiva.
O que significa blindado (faceado)?
O sensor pode ser montado rente ao suporte, com a face no nível da superfície — o campo se concentra à frente. Versões não blindadas têm mais alcance, mas pedem espaço livre ao redor da face.
Como ajustar para detectar através da parede do tanque?
Monte o sensor na parede externa e ajuste a sensibilidade (trimmer) até comutar com o produto presente e soltar com o tanque vazio — descontando a parede. Nossa equipe orienta o ajuste para seu material e espessura.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
