O CE1/0P-1E pertence à série CE da Datasensing: sensores capacitivos cilíndricos para detecção de qualquer material — metais, plásticos, vidro, madeira, líquidos e granulados, inclusive através de paredes não metálicas. A distância de detecção, a lógica de saída e a conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença de materiais não metálicos e nível de líquidos/granulados através de paredes plásticas — em esteiras, tanques, tubos e embalagens fechadas.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 1,5…10mm |
| Deriva térmica de Sr | < 20% |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Sim |
| Histerese | ≤ 20% |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO + NC |
| Frequência de comutação | 300Hz |
Dados elétricos
| Tensão de alimentação | 10..30Vdc |
| Corrente de alimentação sem carga | ≤ 17mA |
| Corrente de carga | ≤ 100mA |
| Corrente de fuga | ≤ 1μA |
| Queda de tensão na saída | 1,5V – max. IL=100mA |
| Ripple máximo | ≤15% |
| Indicadores LED | Amarelo LED (objeto detectado) |
| Atraso até disponibilidade | ≤ 200ms |
| Proteção contra curto-circuito | Yes, autoreset |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

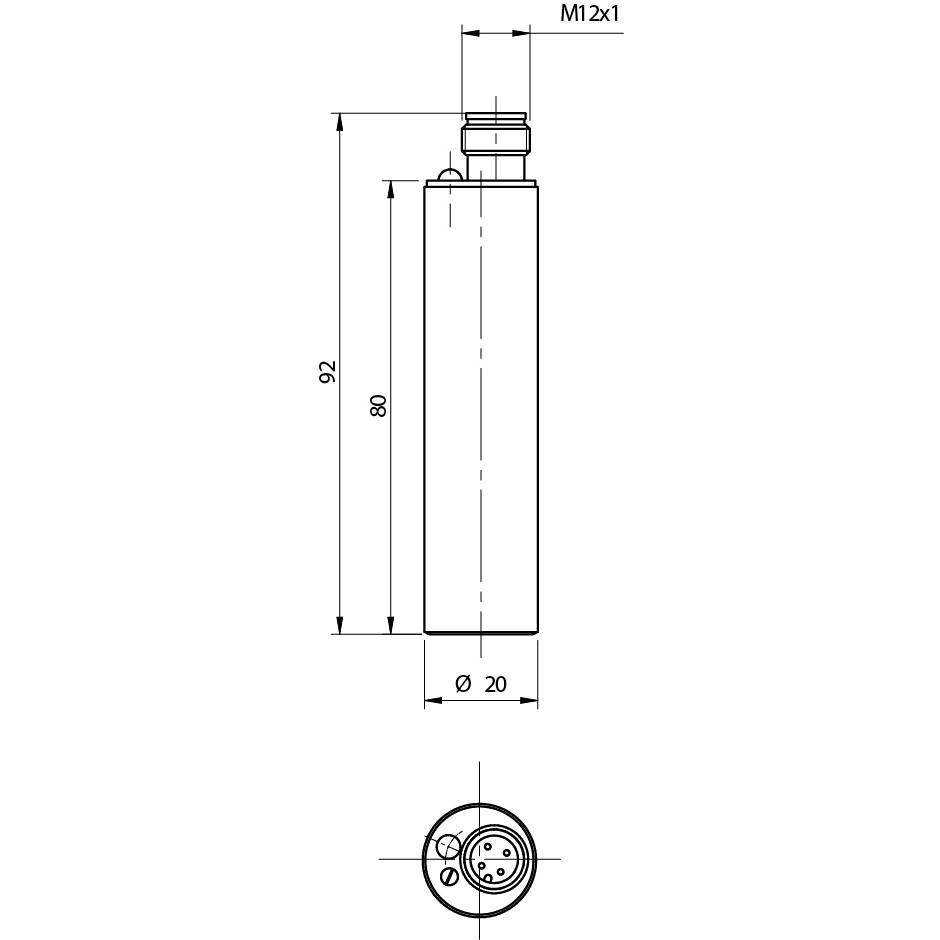

| Dimensões | ø20 / L = 92mm |
| Montagem | Blindado |
| Material do corpo | AISI 303 Aço inox |
| Peso | 80g |
| Conexões | plugue M12ue |
| Material da face ativa | LCP |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | ø20 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP65 |
Testes e certificações (2)
| Acessórios fornecidos | screw driver |
Dados gerais
| Dimensões | ø20 / L = 92mm |
| Temperatura de operação | -25 °C…+70°C (sem congelamento) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual a diferença entre capacitivo e indutivo?
O indutivo detecta apenas metais; o capacitivo detecta qualquer material que altere o campo elétrico — inclusive através de uma parede plástica ou de vidro.
Qual o alcance deste modelo?
Está no descritor no topo da página e na tabela de especificações extraída do fabricante — lembrando que no capacitivo o alcance efetivo varia com o material do alvo (o nominal é referido a alvo metálico aterrado).
Este sensor substitui equivalentes de outras marcas?
Na maioria dos casos, sim — os formatos cilíndricos roscados seguem padrões de mercado. Envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
