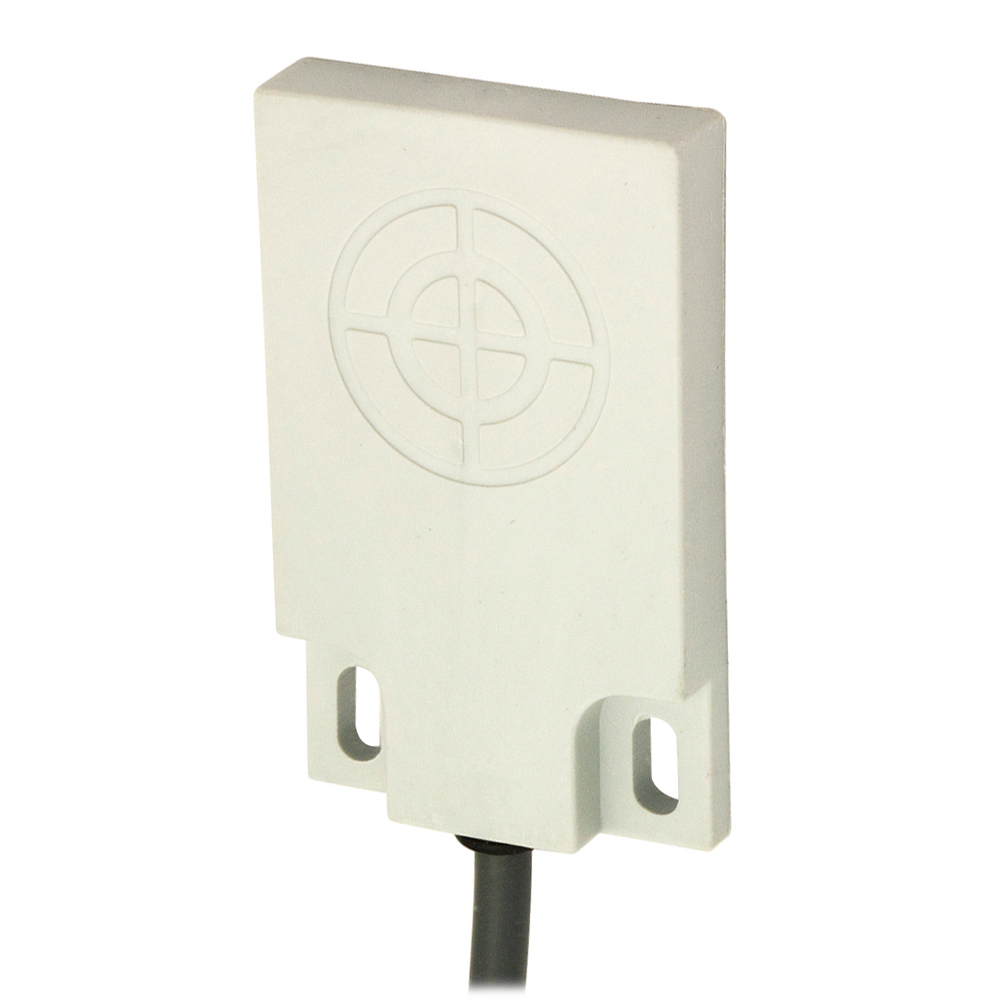

O CQ50/AN-2A pertence à série CQ50 da Datasensing: sensores capacitivos em corpo retangular plástico, com montagem faceada e alcances típicos de 5 a 10 mm conforme a versão, alimentação em 5 Vcc ou 10–30 Vcc e saídas PNP NA, NPN NA ou NPN NF com cabo fixo. O formato plano parafusa em superfícies onde o cilíndrico roscado não se adapta — detectando qualquer material, inclusive através de paredes não metálicas.
Aplicações típicas
Detecção discreta em superfícies planas: presença de líquido através da parede de reservatórios e tubos (o corpo plano cola na superfície), detecção de papel, plástico e madeira em máquinas gráficas e moveleiras, e verificação de conteúdo em linhas de embalagem.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 6mm |
| Deriva térmica de Sr | < 20% |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | NO |
| Histerese | ≤ 20% |
Saídas

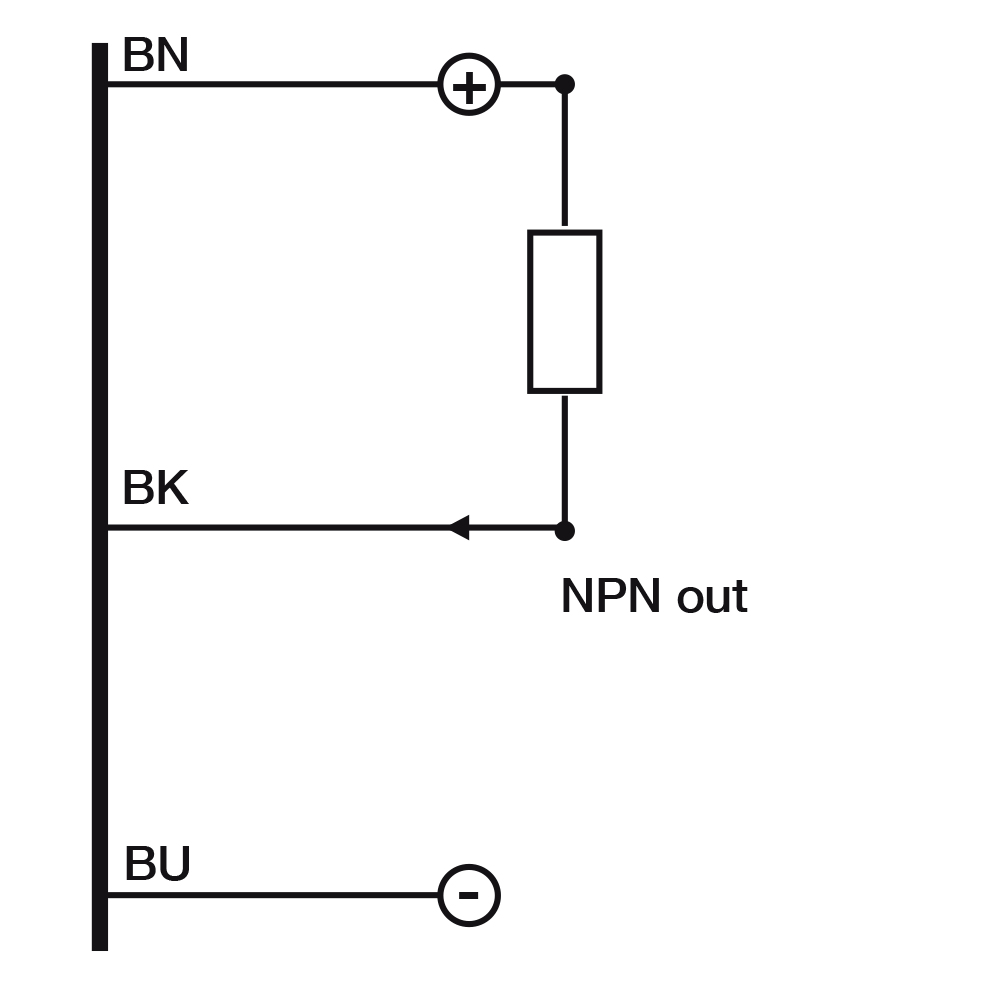

| Tipo de saída | NPN |
| Função de saída | NO |
| Frequência de comutação | 10Hz |
Dados elétricos
| Tensão de alimentação | 10..30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤50mA |
| Corrente de fuga | ≤ 100µA |
| Queda de tensão na saída | 1,5Vmax @ IL=50mA |
| Ripple máximo | ≤10% |
| Atraso até disponibilidade | ≤100ms |
| Proteção contra curto-circuito | Yes, autoreset |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

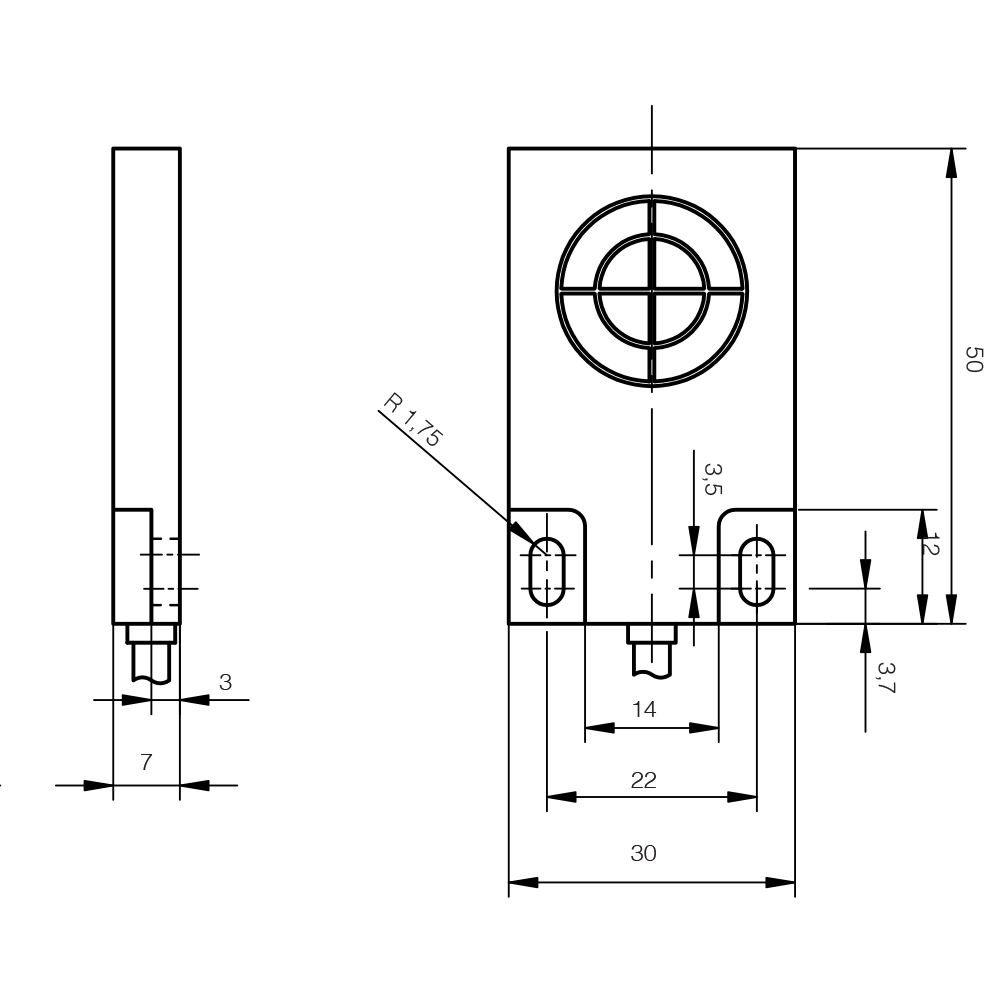

| Dimensões | 50x30x7mm |
| Montagem | Blindado |
| Material do corpo | noryl |
| Peso | 70g |
| Conexões | 2m PVC cable |
| Material da face ativa | noryl |
| Temperatura de operação | 0…60°C (sem congelamento) |
| Temperatura de armazenamento | -30°C…+75°C |
| Diâmetro/Dimensão | 50x30x7mm |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | IEC 60947-5-2 |
| Grau de proteção | IP67 |
Dados gerais
| Dimensões | 50x30x7mm |
| Temperatura de operação | 0…60°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Quando o retangular vence o cilíndrico?
Quando não há como roscar: o CQ50 parafusa plano contra a superfície — ideal para colar na parede de um tanque ou tubo e detectar o nível através dela, ou para montagem discreta em máquinas compactoas.
A versão 5 Vcc serve para eletrônica embarcada?
Sim — é a proposta: integração direta com circuitos lógicos de 5 V, sem conversão de nível. As versões 10–30 Vcc atendem o padrão industrial.
Qual a diferença entre capacitivo e indutivo?
O indutivo detecta apenas metais; o capacitivo detecta qualquer material que altere o campo elétrico — inclusive através de uma parede plástica ou de vidro.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
