O CQ55-BN-3E é um sensor capacitivo Datasensing: detecção sem contato de materiais metálicos e não metálicos — líquidos, pós, granulados, vidro, plástico e papel — inclusive através de paredes não metálicas de reservatórios. A configuração exata deste código (corpo, alcance ajustável, saída e conexão) está no descritor e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Controle de nível de líquidos e sólidos em tanques e silos (inclusive pela parede plástica), detecção de presença de material em funis e tremonhas, verificação de conteúdo em embalagens fechadas e detecção de objetos não metálicos onde o indutivo não atua.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 4…25mm |
| Thermal drift of Sr | < 20% |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | Yes |
| Histerese | ≤ 20% |
Saídas

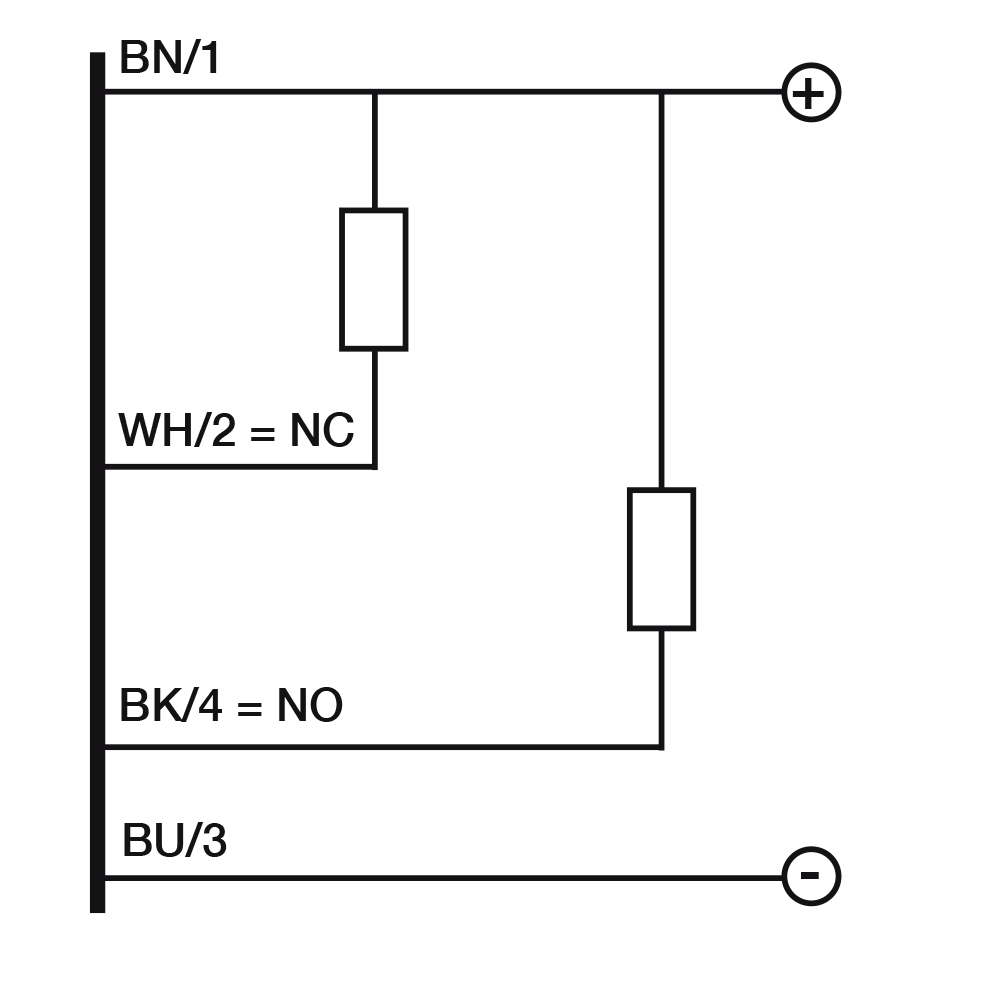

| Tipo de saída | NPN |
| Função de saída | NO + NC |
| Frequência de comutação | 50Hz |
Dados elétricos
| Tensão de alimentação | 10…40Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | ≤200mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | 2,5Vmax @IL=200mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow LED (object detected) |
| Time delay before availability | ≤100ms |
| Proteção contra curto-circuito | Yes, autoreset |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

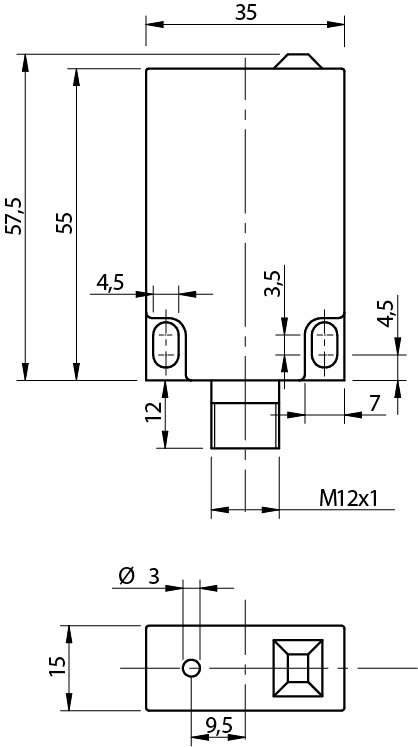

| Dimensões | 55x35x15mm |
| Mounting | Shielded/Unshielded |
| Material do corpo | PC |
| Peso | 65g |
| Connections | M12 plug |
| Active Head Material | PC |
| Temperatura de operação | -25°C…+80°C (without freeze) |
| Temperatura de armazenamento | -40°C…+85°C |
| Diameter/Dimension | 55x35x15mm |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | screw driver |
Dados gerais
| Dimensões | 55x35x15mm |
| Temperatura de operação | -25°C…+80°C (without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor indutivo?
O indutivo detecta apenas metais; o capacitivo detecta qualquer material que altere o campo capacitivo — incluindo líquidos, plásticos e granulados — com sensibilidade ajustável para ignorar a parede do reservatório e enxergar só o conteúdo.
O ajuste de sensibilidade serve para quê?
Para calibrar o ponto de comutação ao material da aplicação: materiais de constante dielétrica baixa (pós secos, plásticos finos) pedem sensibilidade maior; líquidos condutivos, menor. O trimmer/teach do sensor faz esse acerto na instalação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
