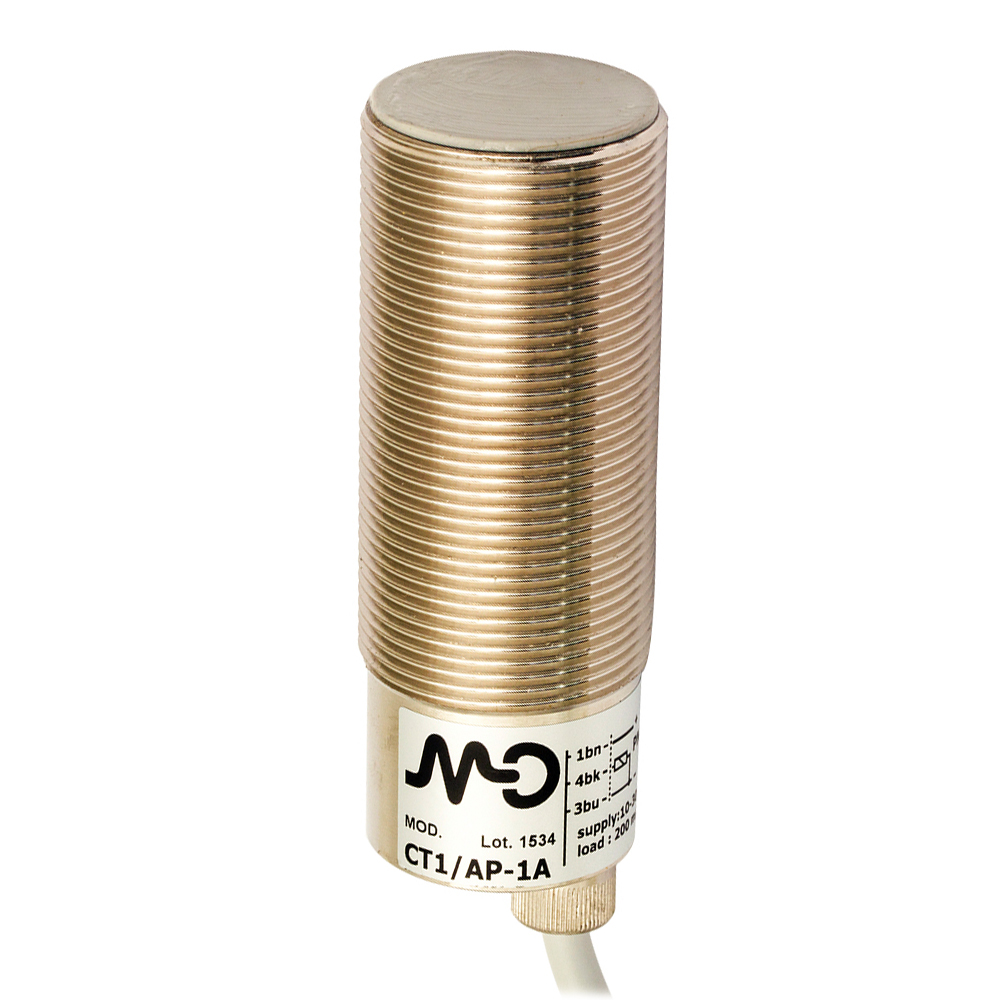

O CT1/AP-1A pertence à série CT da Datasensing: sensores capacitivos cilíndricos M30 com ajuste de sensibilidade por trimmer e grau de proteção IP65 — a linha clássica para detecção de qualquer material e nível através de paredes não metálicas. A distância de detecção, a lógica de saída e a conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de nível de líquidos e granulados (montado por fora de tanques e tubos plásticos), presença de materiais não metálicos em esteiras e verificação de conteúdo em embalagens — com o trimmer permitindo calibrar no material real da aplicação.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 2…15mm |
| Deriva térmica de Sr | < 20% |
| Repetibilidade | 10% |
| Ajuste de sensibilidade | Sim |
| Histerese | ≤ 20% |

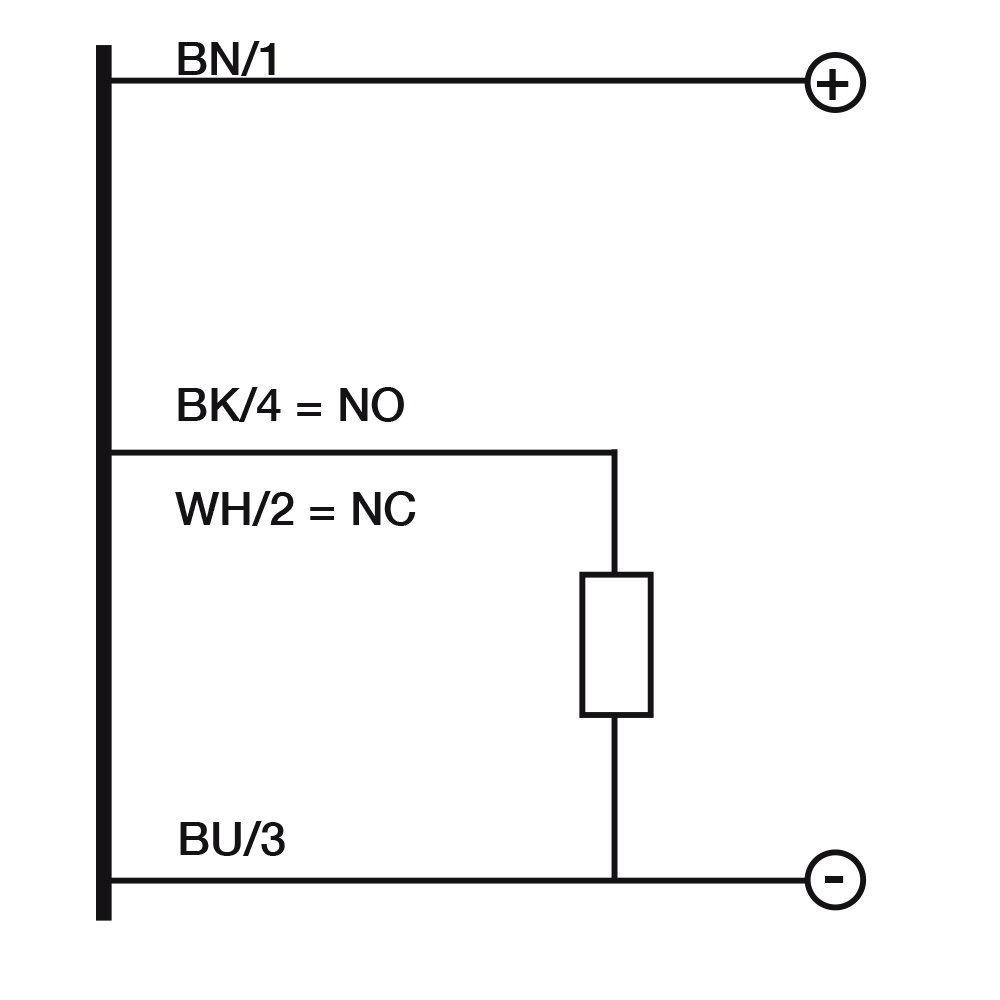

Saídas
| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 100Hz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 8mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 10mA |
| Queda de tensão na saída | 0,75/1,8V max @ IL=10/200 mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Verde LED power, vermelho LED (objeto detectado) |
| Atraso até disponibilidade | ≤100ms |
| Proteção contra curto-circuito | Yes, autoreset |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

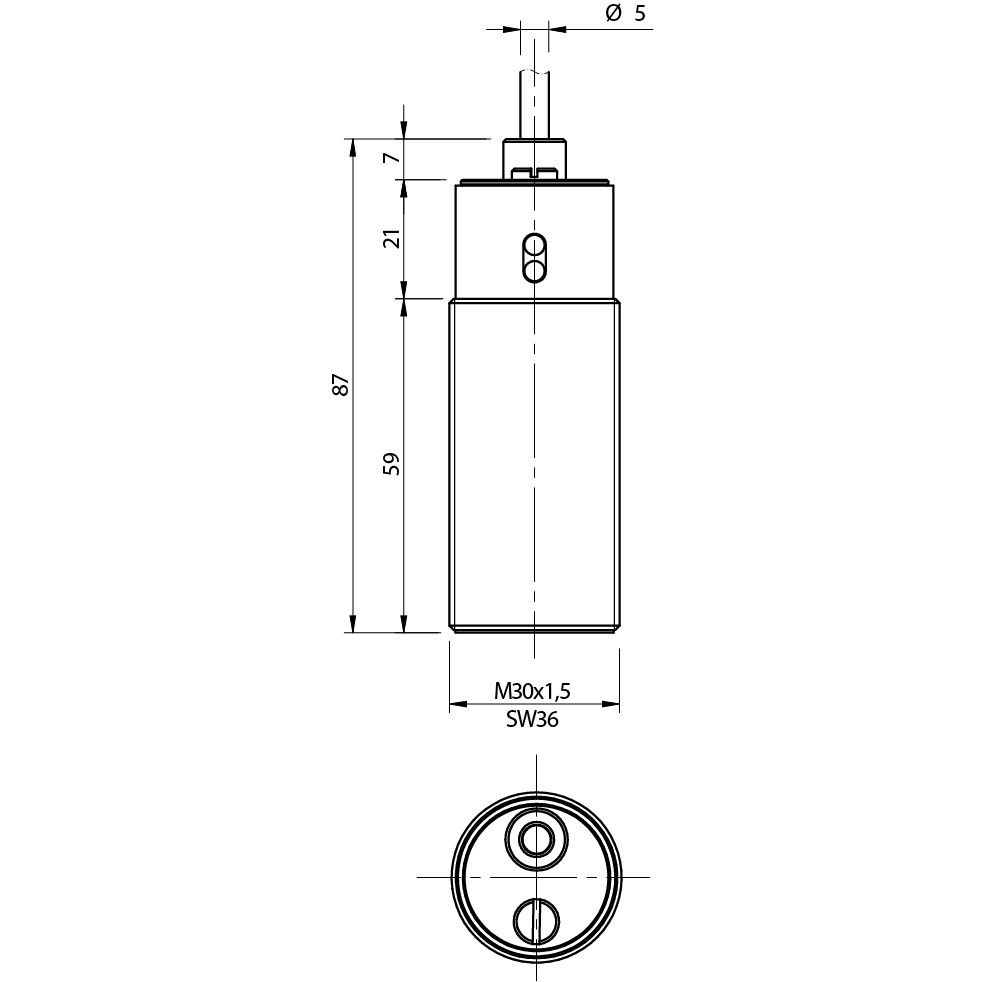

| Dimensões | M30 / L = 87mm |
| Montagem | Blindado |
| Material do corpo | Latão niquelado |
| Peso | 260g |
| Conexões | 2m PVC cable |
| Material da face ativa | PBT |
| Torque de aperto | 50Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M30 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP65 |
Testes e certificações (2)
| Acessórios fornecidos | screw driver, 2 x M30 porcas |
Dados gerais
| Dimensões | M30 / L = 87mm |
| Temperatura de operação | -25 °C…+70°C (sem congelamento) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual a diferença entre capacitivo e indutivo?
O indutivo detecta apenas metais; o capacitivo detecta qualquer material que altere o campo elétrico — inclusive através de uma parede plástica ou de vidro.
Como calibrar com o trimmer?
Com o alvo na posição real: gire até comutar com o material presente e verifique que solta na ausência — em nível através de parede, o ajuste desconta a espessura do tanque. Nossa equipe orienta para seu caso.
NA ou NF, NPN ou PNP?
O descritor no topo informa a configuração deste código (A=NA, C=NF; N=NPN, P=PNP). Em dúvida sobre a lógica ideal para seu CLP, ajudamos na escolha.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
