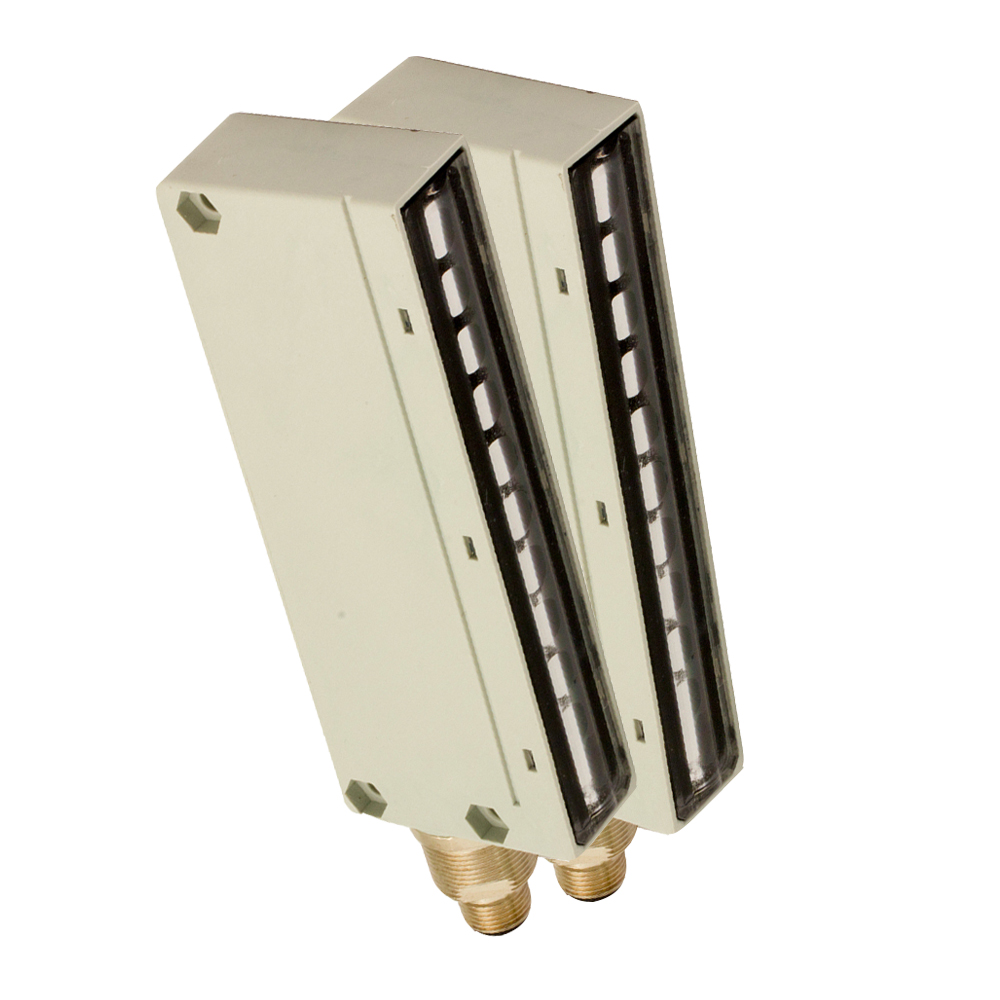

O BX10SR/0A-HB79 pertence à série BX04-BX10 da Datasensing: sensores de área de feixes cruzados de média resolução — passo de 10 mm, detecção de objetos a partir de 5 mm em janela controlada de 90 mm, com alcances de 0,3–2 m (e versões estendidas até 6 m). Par emissor/receptor em PBT reforçado com fibra de vidro, projetado para ambientees severos: versões ATEX (cat. 2 e 3), IP69K para lavagem, com entrada de ar de resfriamento para instalação junto a partes quentes de máquinas de metalurgia, janela ótica de vidro e alta imunidade à luz ambientee.
Aplicações típicas
Confirmação de ejeção de peças em prensas e injetoras, detecção de queda e passagem de objetos em metalurgia (com a versão refrigerada a ar junto ao calor), contagem em saídas de máquina, e detecção em áreas de lavagem intensa (IP69K) ou atmosferas classificadas (ATEX).
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0,3 … 2m |
| Deriva térmica de Sr | ≤10% |
| Feixes space | 10mm |
| Altura controlada | 90mm |
| minimum detectable object | Ø 5mm |
| Número de feixes | 10 |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Princípio de funcionamento | Emissor- Receptor |
| Emissor/Receptor Code | BX10SR/0A-HB79 |
| Emissor Code | BX10S/00-HB79 |
| Receptor Code | BX10R/AD-HB79 |
Saídas
| Tipo de saída | NPN + PNP |
| Função de saída | NO |
| Frequência de comutação | 180Hz |
| Resposnse time para light/dark transition | 500µs |
| Resposnse time para dark/light transition | 5ms |
Dados elétricos
| Tensão de alimentação | 10…26VDC |
| Corrente de alimentação sem carga | 75mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | 10μA |
| Queda de tensão na saída | ≤2V Iload = 100mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Emissor: Verde (alimentação) Receptor: Amarelo (estado da saída) Vermelho (alinhamento) |
| Atraso até disponibilidade | ≤ 85ms |
| Proteção contra curto-circuito | autoreset |
| Proteção contra inversão de polaridade | Sim |
| Emissão | infravermelho |
| Imunidade à luz externa | 1000lux (lâmpada incandescente), 1500lux (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos
| Material do corpo | PBT |
| Peso | 230g |
| Conexões | M12 Plugue |
| Material da face ativa | PC |
| Torque de aperto | 25Nm |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
Testes e certificações (2)
| Acessórios fornecidos | 4 porcas M18x1 – 1 ajustement key – 2 90°angled suportes |
Dados gerais
| Dimensões | 45x145x20 |
| Temperatura de operação | 0°C…+ 50°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe pontual; o sensor de área cruza múltiplos feixes formando uma janela de detecção contínua — o objeto é detectado em qualquer ponto da altura, em qualquer trajetória de queda ou passagem.
Para que serve a entrada de ar de resfriamento?
Para instalar o sensor junto a partes quentes (forjaria, fundição, estampagem a quente): um fluxo de ar comprimido interno mantém a eletrônica na temperatura de operação e a janela ótica limpa.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos (automação); cortinas de segurança têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
