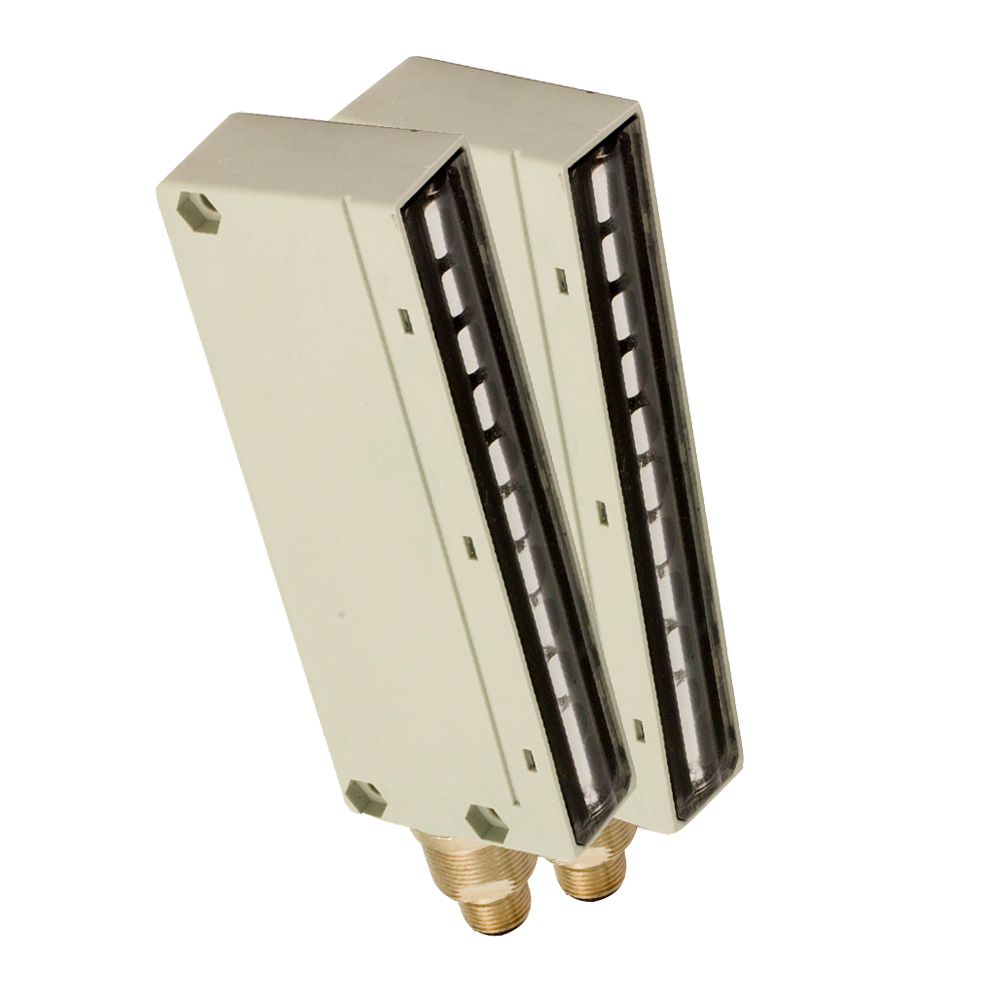

O BX10SR/XA-HB pertence à série BX04-BX10 da Datasensing: sensores de área de feixes cruzados de média resolução — passo de 10 mm, detecção de objetos a partir de 5 mm em janela controlada de 90 mm, com alcances de 0,3–2 m (e versões estendidas até 6 m). Par emissor/receptor em PBT reforçado com fibra de vidro, projetado para ambientes severos: versões ATEX (cat. 2 e 3), IP69K para lavagem, com entrada de ar de resfriamento para instalação junto a partes quentes de máquinas de metalurgia, janela ótica de vidro e alta imunidade à luz ambiente.
Aplicações típicas
Confirmação de ejeção de peças em prensas e injetoras, detecção de queda e passagem de objetos em metalurgia (com a versão refrigerada a ar junto ao calor), contagem em saídas de máquina, e detecção em áreas de lavagem intensa (IP69K) ou atmosferas classificadas (ATEX).
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 0,3 … 2m |
| Thermal drift of Sr | ≤10% |
| Beams space | 10mm |
| controlled height | 90mm |
| minimum detectable object | Ø 5mm |
| number of rays | 10 |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Emitter- Receiver |
| Emitter/Receiver Code | BX10SR/XA-HB |
| Emitter Code | BX10S/0X-HB |
| Receiver Code | BX10R/AD-HB |

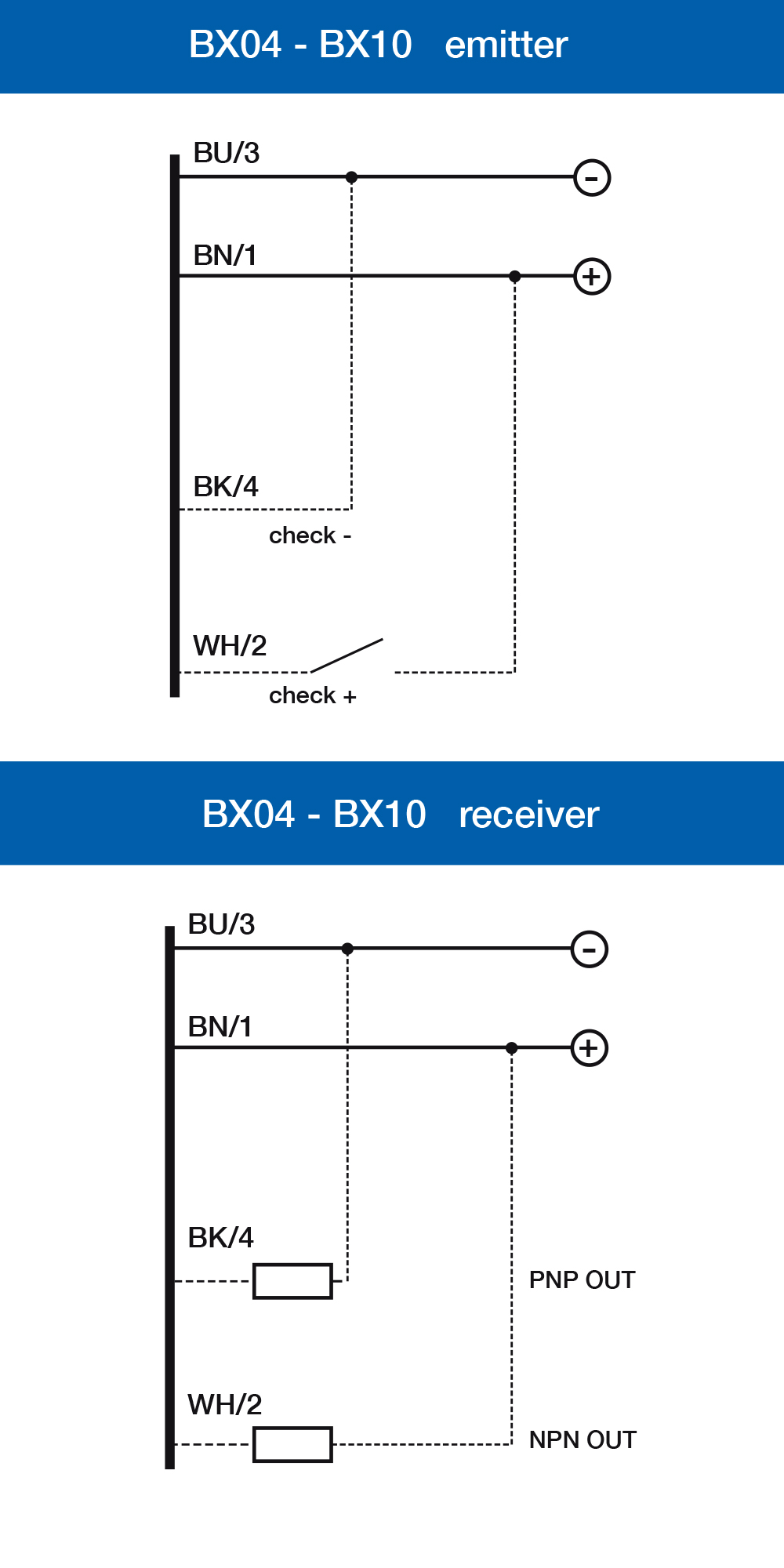

Saídas
| Tipo de saída | NPN + PNP |
| Função de saída | NO |
| Frequência de comutação | 180Hz |
| Resposnse time for light/dark transition | 500µs |
| Resposnse time for dark/light transition | 5ms |
Dados elétricos
| Tensão de alimentação | 10…26VDC |
| No-Load supply current | 75mA |
| Load current | ≤100mA |
| Leakage current | 10μA |
| Output voltage drop | ≤2V Iload = 100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Emitter: Green (powerON) Receiver: Yellow (output state) Red (alineament) |
| Time delay before availability | ≤ 85ms |
| Proteção contra curto-circuito | autoreset |
| Proteção contra inversão de polaridade | Yes |
| Emission | Infrared |
| Interference to external light | 1000lux (incandescent lamp), 1500lux (sunlight) |
| Impulsive Overvoltage Protection | Yes |

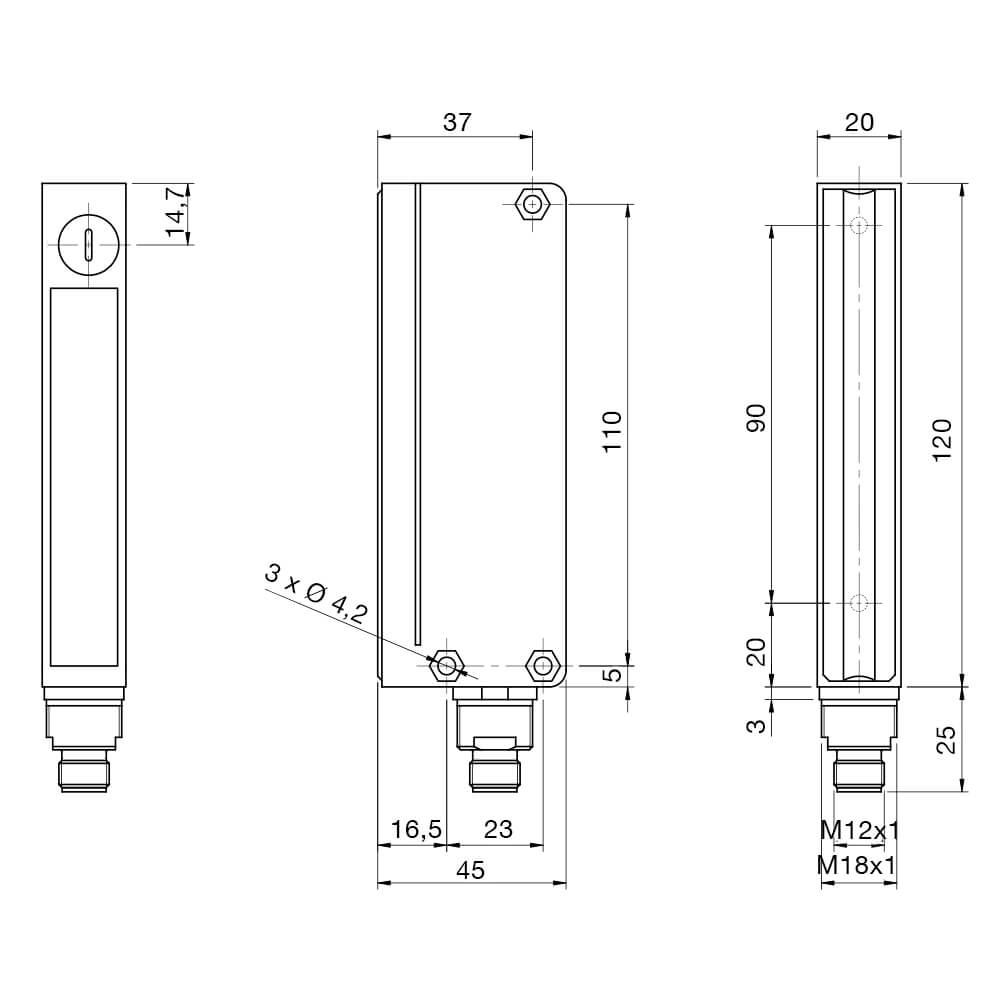

Dados mecânicos
| Dimensões | 45mm x 145mm x 20mm |
| Material do corpo | PBT |
| Peso | 230g |
| Connections | M12 Plug |
| Active Head Material | PC |
| Torque de aperto | 25Nm |
| Temperatura de operação | 0°C…+ 50° C (without freeze) |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | 4 nuts M18x1 – 1 adjustment key – 2 90°angled brackets |
Dados gerais
| Dimensões | 45x145x20 |
| Temperatura de operação | 0°C…+ 50° C (without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe pontual; o sensor de área cruza múltiplos feixes formando uma janela de detecção contínua — o objeto é detectado em qualquer ponto da altura, em qualquer trajetória de queda ou passagem.
Para que serve a entrada de ar de resfriamento?
Para instalar o sensor junto a partes quentes (forjaria, fundição, estampagem a quente): um fluxo de ar comprimido interno mantém a eletrônica na temperatura de operação e a janela ótica limpa.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos (automação); cortinas de segurança têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
