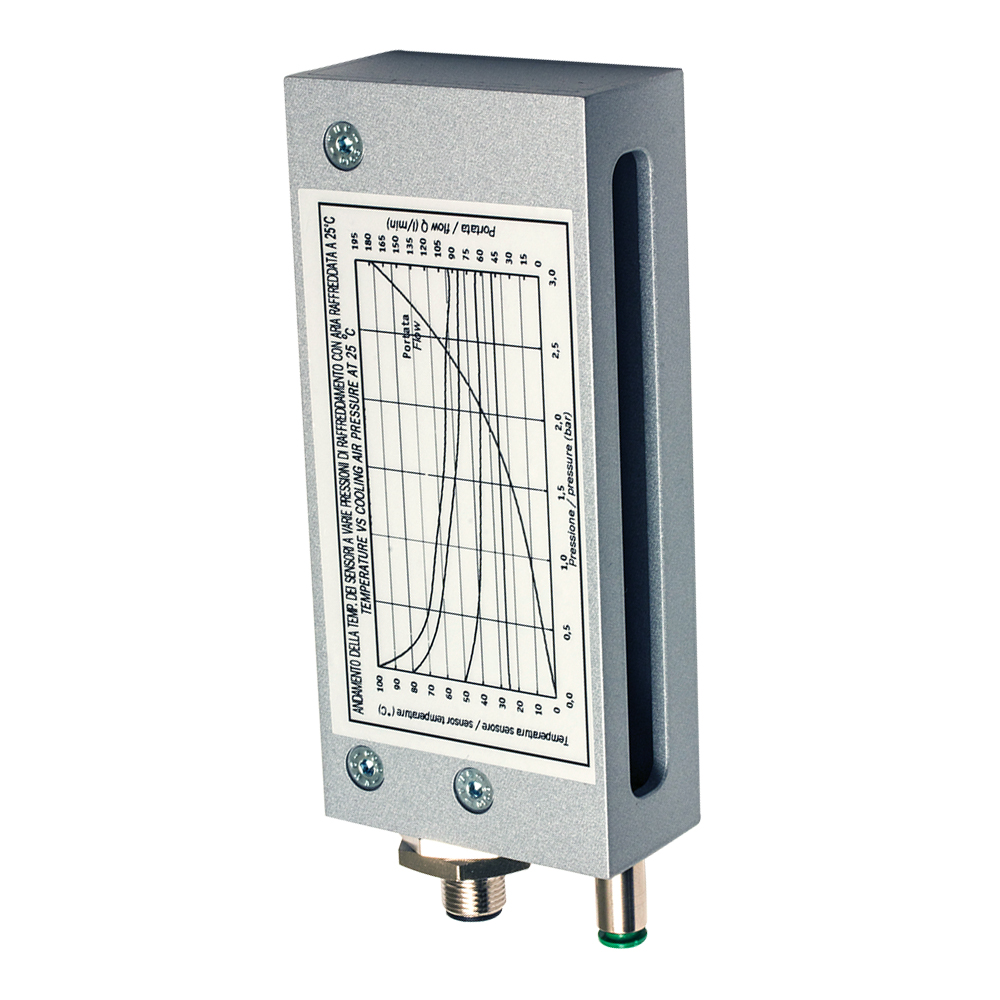

O BX80B/2P-1H pertence à série BX80 da Datasensing: sensores de área de feixes cruzados com passo de apenas 6 mm — detectam objetos a partir de 2 mm em qualquer ponto da janela controlada de 70 mm de altura. Par emissor/receptor em carcaça robusta de PBT reforçado com fibra de vidro, alimentação 10–26 Vcc, saídas PNP e NPN, alcances típicos de 0,3 a 2 m. É a solução para detectar peças pequenas caindo ou passando numa área, onde um feixe único falharia.
Aplicações típicas
Detecção de queda de peças pequenas em prensas e máquinas de estampagem (confirmação de ejeção), contagem de componentes em saídas de alimentadores, detecção de objetos irregulares em qualquer posição da janela — parafusos, molas, peças plásticas de 2 mm que nenhum fotoelétrico pontual garante.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0,3… 1,5m |
| Deriva térmica de Sr | ≤10% |
| Feixes space | 6mm |
| Altura controlada | 70mm |
| minimum detectable object | Ø 5mm |
| Número de feixes | 12 |
Aplicação
| Princípio de funcionamento | Receptor |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO/NC |
| Tempo de resposta | 10ms |
Dados elétricos
| Tensão de alimentação | 12…24 VDC |
| Corrente de alimentação sem carga | 50mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | 10µA |
| Queda de tensão na saída | ≤1.2V Iload =100mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Verde (alimentação), vermelho (alinhamento), amarelo (estado da saída) |
| Atraso até disponibilidade | 500ms |
| Proteção contra curto-circuito | Yes (auto reset) |
| Proteção contra inversão de polaridade | Sim |
| Imunidade à luz externa | 1.500 lux max. (lâmpada incandescente), 4.500 lux max. (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

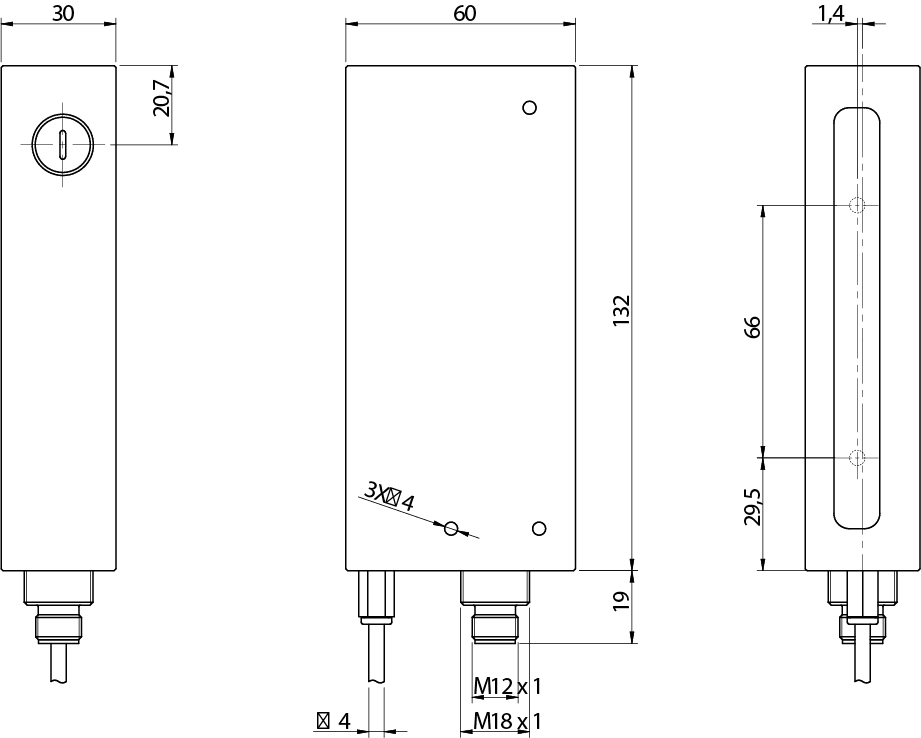

| Dimensões | 60mm x 132mm x 30mm |
| Material do corpo | PBT |
| Peso | 260 … 300g |
| Conexões | plugue M12ue |
| Material da face ativa | PC |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25 °C…+50°C (sem congelamento) |
| Temperatura de armazenamento | -40°C…+80°C |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | IEC EN 60947-5-2 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M18x1 – 1 ajustement key – 1 90°angled suportes |
Dados gerais
| Dimensões | 60x132x30 |
| Temperatura de operação | -25 °C…+50°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe: o objeto precisa cruzar exatamente aquele ponto. O sensor de área cruza múltiplos feixes formando uma janela de detecção contínua — o objeto é detectado em qualquer ponto da altura controlada, em qualquer trajetória.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos (automação); cortinas de segurança (como as linhas SG/SL) têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.

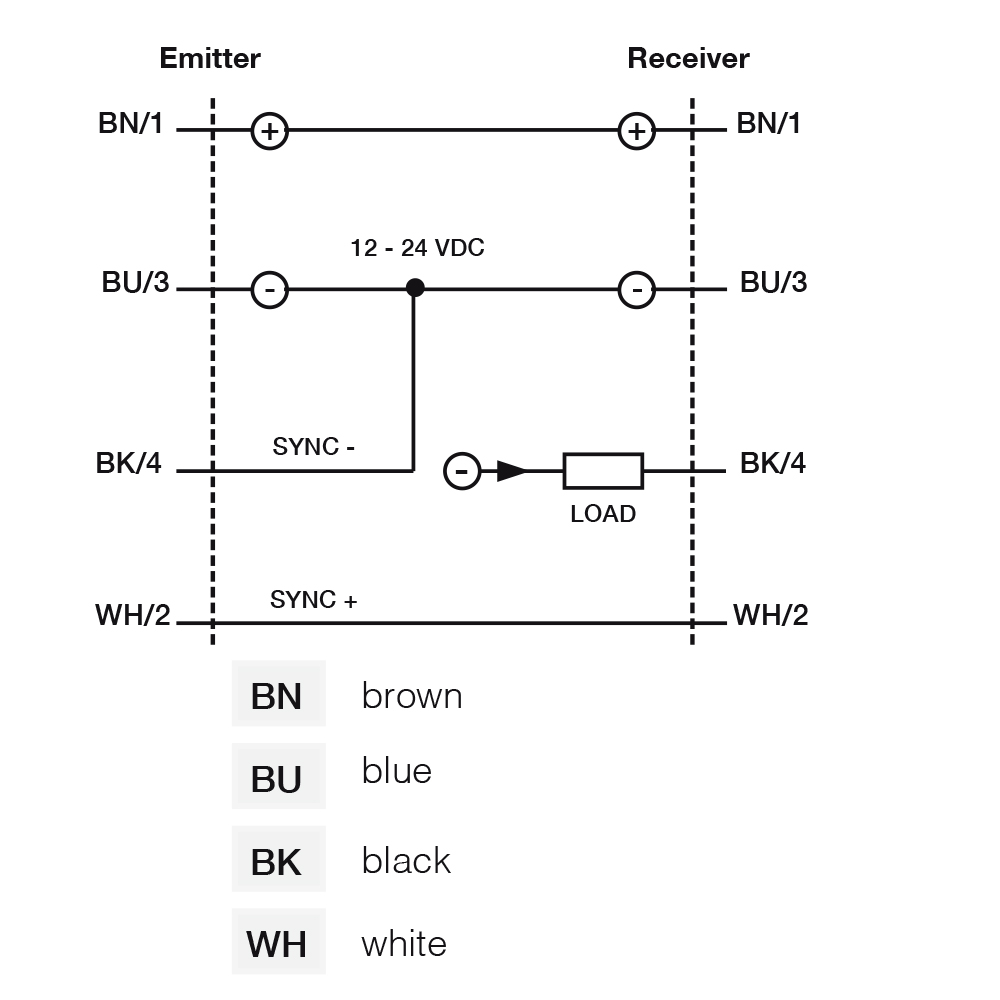

Como funciona o par emissor/receptor?
São dois perfis alinhados frente a frente: o emissor projeta a malha de feixes e o receptor comuta quando qualquer feixe é interrompido. Os dois são vendidos separadamente — o descritor no topo informa o papel deste código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
