O CR0/BP-1V pertence à série CR da Datasensing, na categoria de sensores de área: detecção de objetos numa janela controlada, além do ponto único do fotoelétrico convencional. A configuração exata deste modelo — janela, alcance, saídas e conexão — está no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de passagem e queda de objetos em janelas controladas: confirmação de ejeção, contagem e presença de peças em qualquer ponto da área monitorada.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 0,2 … 4,5m (with RL106G) |
| Thermal drift of Sr | ≤10% |
| Beams space | 10mm |
| controlled height | 69mm |
| minimum detectable object | Ø 3…7mm @ 2m RL106G – Ø 3…16mm @ 4,5m RL106G |
| number of rays | 6 |
| Ajuste de sensibilidade | Teach in: fine < 3s; standard > 6s |
Aplicação
| Function Principle | Retroreflective polarized area sensor |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO+NC |
| Frequência de comutação | 400Hz |
Dados elétricos
| Tensão de alimentação | 12…30VDC |
| No-Load supply current | 100mA |
| Load current | 160mA |
| Leakage current | ≤1μA |
| Output voltage drop | 1,6Vdc @ 100mA |
| Max ripple content | ≤ 10% |
| LED indicators | green: power supply-alignment; red: dark/light status |
| Time delay before availability | < 300ms |
| Proteção contra curto-circuito | Yes (autoreset) |
| Proteção contra inversão de polaridade | Yes |
| Emission | Red (617nm) |
| Interference to external light | 5000lux (fluorescent lamp); 50000lux (sun light) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

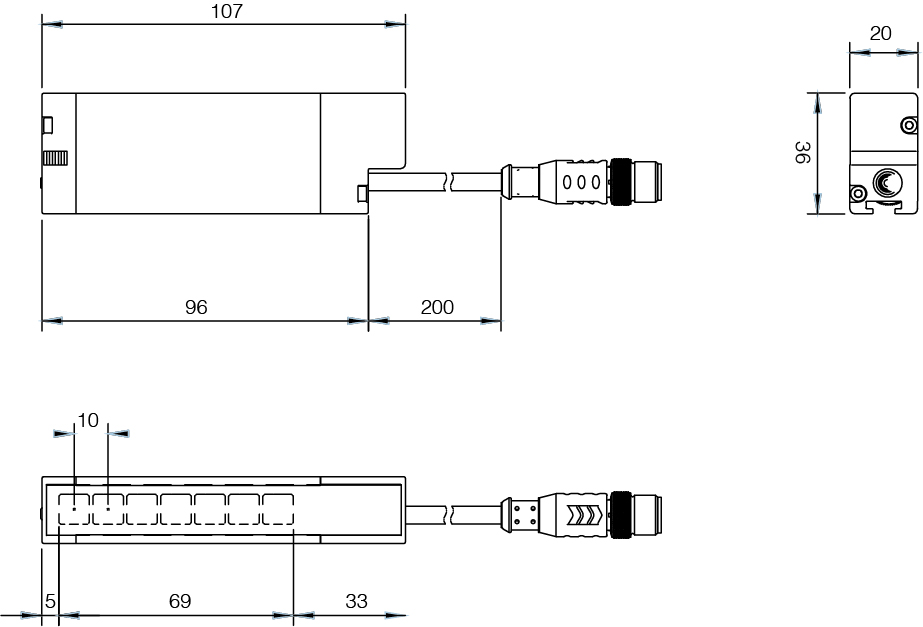

| Dimensões | 107mm x 20mm x 36mm |
| Material do corpo | Aluminim |
| Peso | 100g |

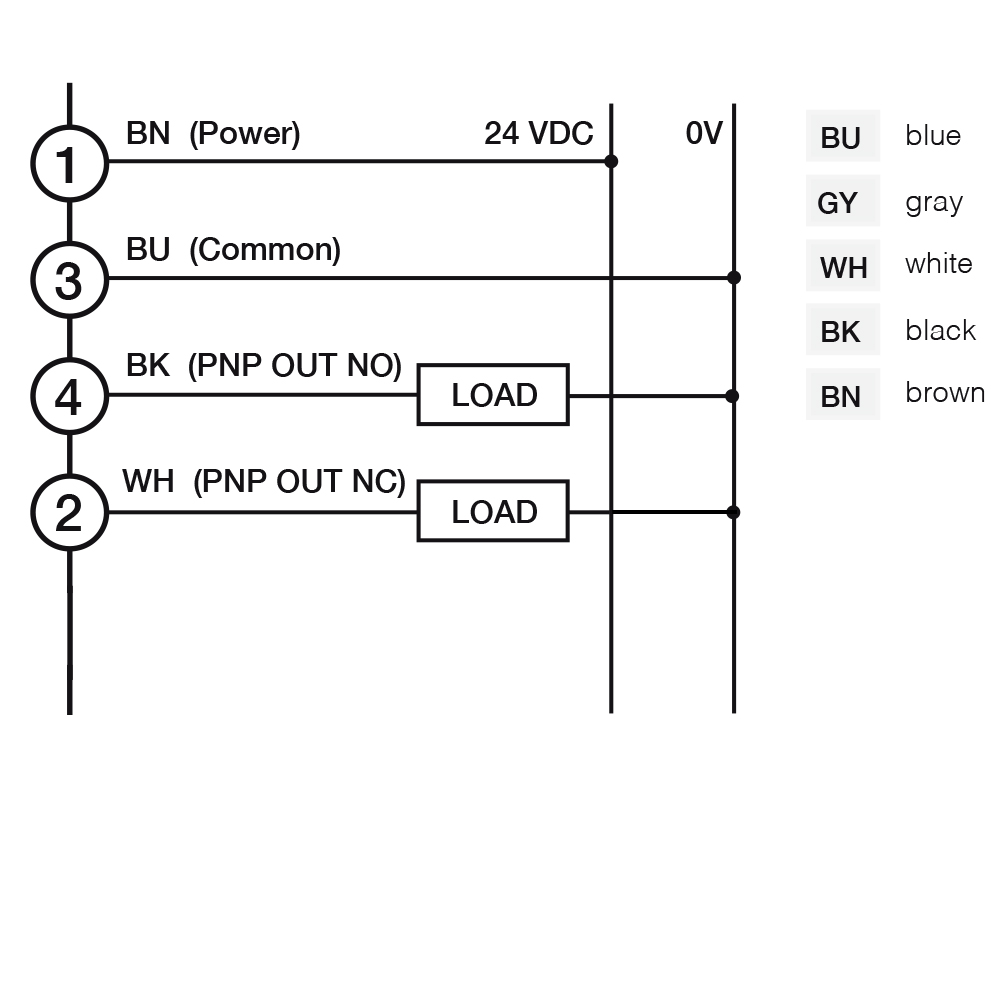

| Connections | M12 4pin + cable PVC 200mm |
| Active Head Material | PMMA |
| Temperatura de operação | -10°C…+ 55° C (without freeze) |
Testes e certificações
| Certificações | CE, cULus,UKCA |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | IEC EN 60947-5-2 / 7.4 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | RL106G reflector + fixing kit (ST151) |
Dados gerais
| Dimensões | 107x20x36 |
| Temperatura de operação | -10°C…+ 55° C (without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe pontual; o sensor de área monitora uma janela contínua — o objeto é detectado em qualquer ponto da altura controlada.
Qual a janela e o alcance deste modelo?
Estão no descritor no topo da página e na tabela de especificações extraída do fabricante.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos; cortinas de segurança têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
