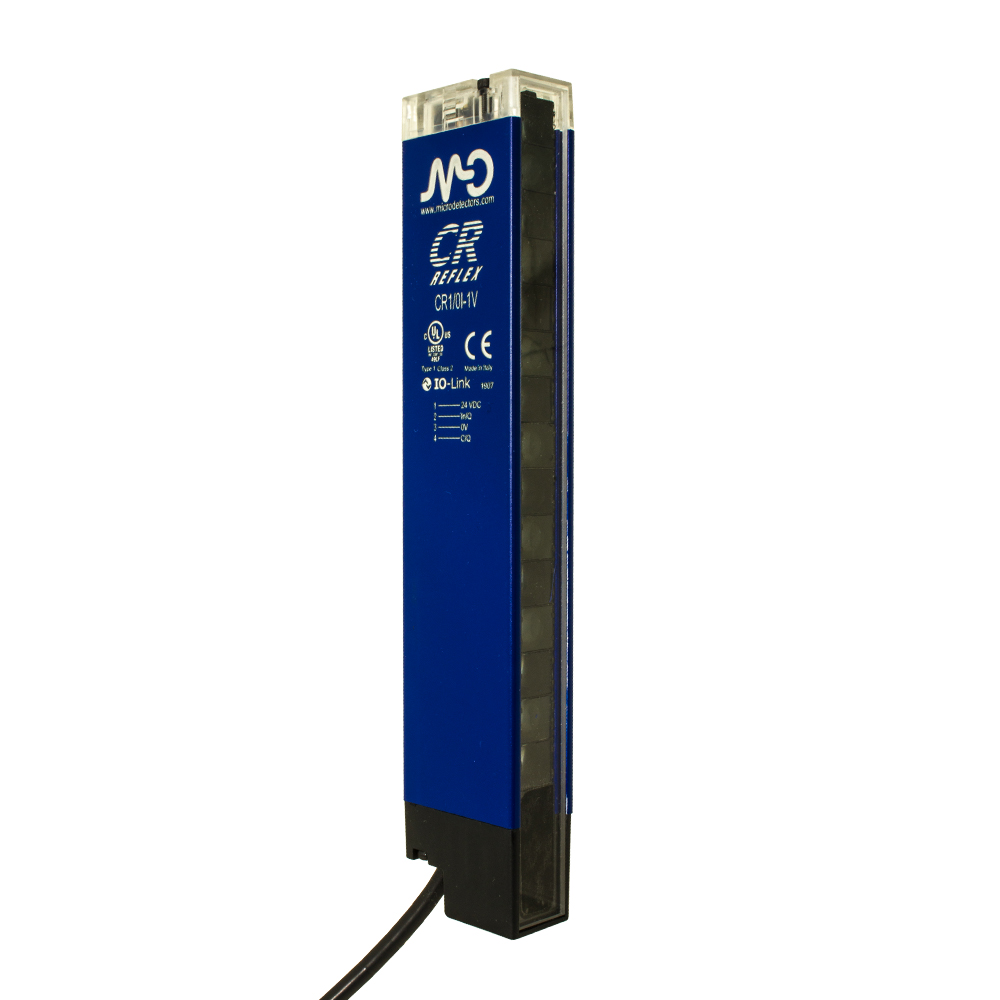

O CR1/0T-1V pertence à série CR da Datasensing, na categoria de sensores de área: detecção de objetos numa janela controlada, além do ponto único do fotoelétrico convencional. A configuração exata deste modelo — janela, alcance, saídas e conexão — está no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de passagem e queda de objetos em janelas controladas: confirmação de ejeção, contagem e presença de peças em qualquer ponto da área monitorada.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 0,2 … 4,5m (with RL136) |
| Deriva térmica de Sr | ≤10% |
| Feixes space | 10mm |
| Altura controlada | 149mm |
| minimum detectable object | Ø 3…10mm @ 2m RL136 – Ø 3…20mm @ 4,5m RL136 |
| Número de feixes | 14 |
| Ajuste de sensibilidade | Teach in: fine < 3s; padrão > 6s |
Aplicação
| Princípio de funcionamento | Retroreflexivo polarized area sensor |
Saídas
| Tipo de saída | Push-Pull |
| Função de saída | NO/NC |
| Frequência de comutação | 320Hz |
Dados elétricos
| Tensão de alimentação | 12…30VDC |
| Corrente de alimentação sem carga | 135mA |
| Corrente de carga | 160mA |
| Corrente de fuga | ≤1μA |
| Queda de tensão na saída | 1,6Vdc @ 100mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | verde: alimentação-alinhamento; vermelho: status dark/light |
| Atraso até disponibilidade | < 700ms |
| Proteção contra curto-circuito | Yes (autoreset) |
| Proteção contra inversão de polaridade | Sim |
| Emissão | Vermelho (617nm) |
| Imunidade à luz externa | 5000lux (fluorescent lamp); 50000lux (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

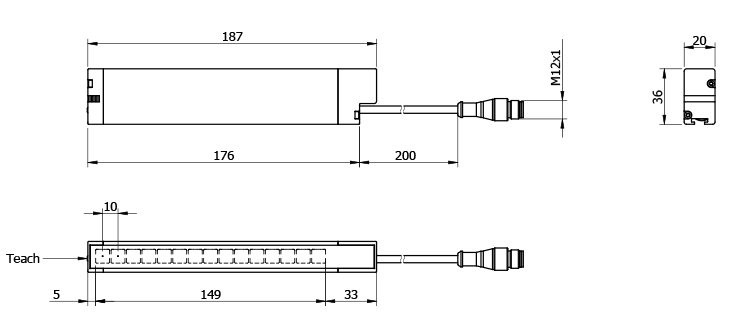

| Dimensões | 187mm x 20mm x 36mm |
| Material do corpo | Aluminim |
| Peso | 170g |

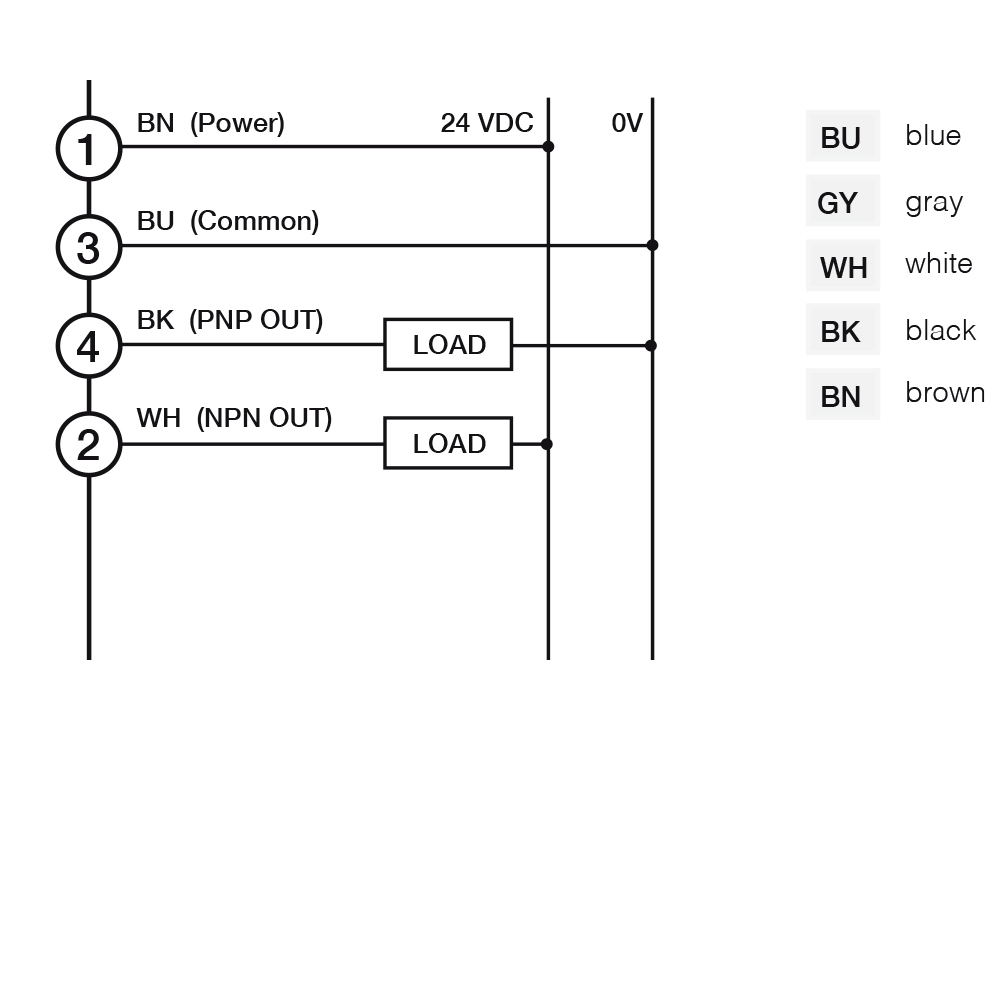

| Conexões | M12 4pino + cable PVC 200mm |
| Material da face ativa | PMMA |
| Temperatura de operação | -10°C…+ 55°C (sem condensação) |
Testes e certificações
| Certificações | CE, cULus,UKCA |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | IEC EN 60947-5-2 / 7.4 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | RL136 refletor + fixação kit (ST151) |
Dados gerais
| Dimensões | 187x20x36 |
| Temperatura de operação | -10°C…+ 55°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe pontual; o sensor de área monitora uma janela contínua — o objeto é detectado em qualquer ponto da altura controlada.
Qual a janela e o alcance deste modelo?
Estão no descritor no topo da página e na tabela de especificações extraída do fabricante.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos; cortinas de segurança têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
