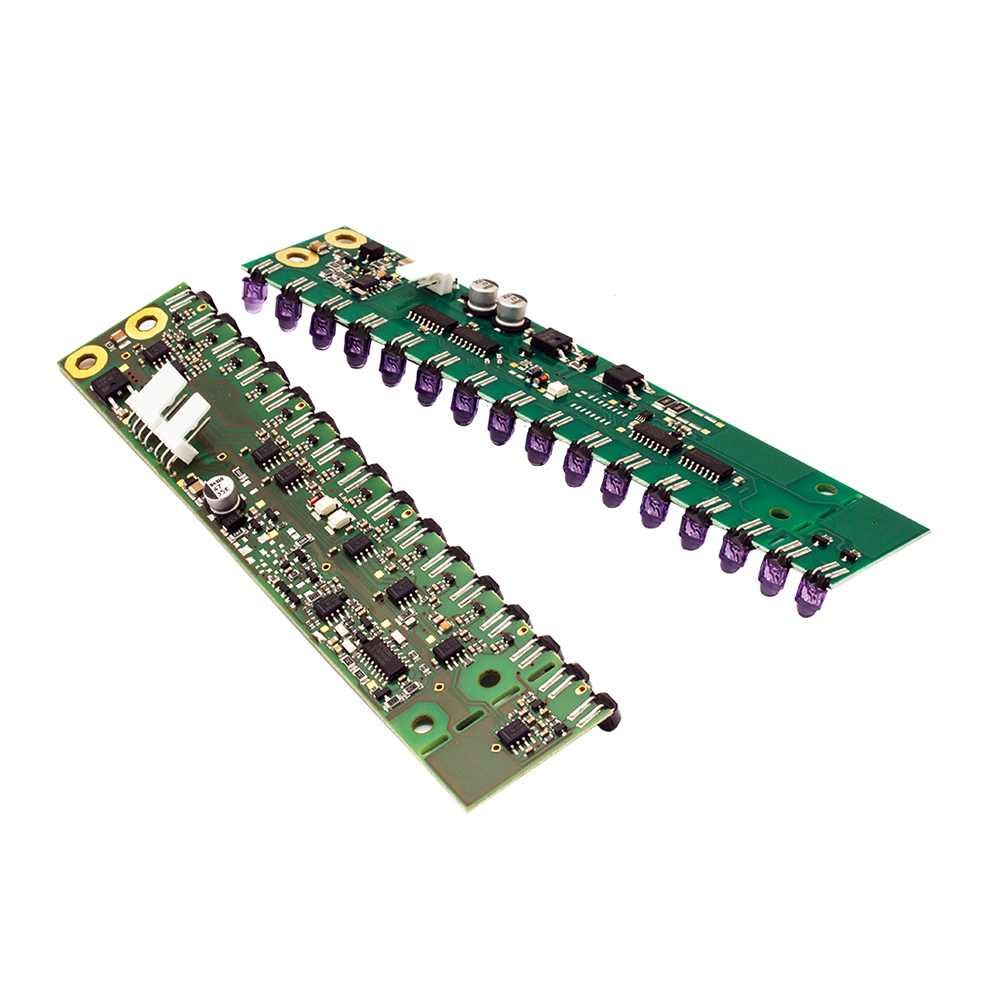

O NX16SR/XCN-AT1020 pertence à série NX da Datasensing: sensores de área que monitoram uma janela de detecção contínua com múltiplos feixes — o objeto é detectado em qualquer ponto da altura controlada, em qualquer trajetória. A janela, o alcance, as saídas e a conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de passagem e queda de objetos em janelas controladas: confirmação de ejeção de peças, contagem em saídas de máquina e presença de objetos irregulares em qualquer posição da área monitorada.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 0,25 … 0,7m |
| Beams space | 10mm |
| controlled height | 150mm |
| minimum detectable object | Ø 5mm |
| number of rays | 16 |
| Ajuste de sensibilidade | Yes |
Aplicação
| Function Principle | emitter+receiver |
Saídas
| Tipo de saída | NPN |
| Função de saída | NC |
| Frequência de comutação | 130Hz |
| Resposnse time for light/dark transition | 500µs |
| Resposnse time for dark/light transition | 7ms |
Dados elétricos
| Tensão de alimentação | 10…26VDC |
| No-Load supply current | 150mA (emitter) – 25mA (receiver) |
| Load current | 100mA |
| Leakage current | < 10µA @ 26V |
| Output voltage drop | ≤2V@100mA |
| Max ripple content | 10% |
| LED indicators | emitter: yellow (poweON and emission active) – receiver: red (signal level) – yellow (output state active) |
| Time delay before availability | < 85 ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | Infrared (880nm) |
| Interference to external light | 1000lux (incandescent light) – 1500lux (sunlight) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

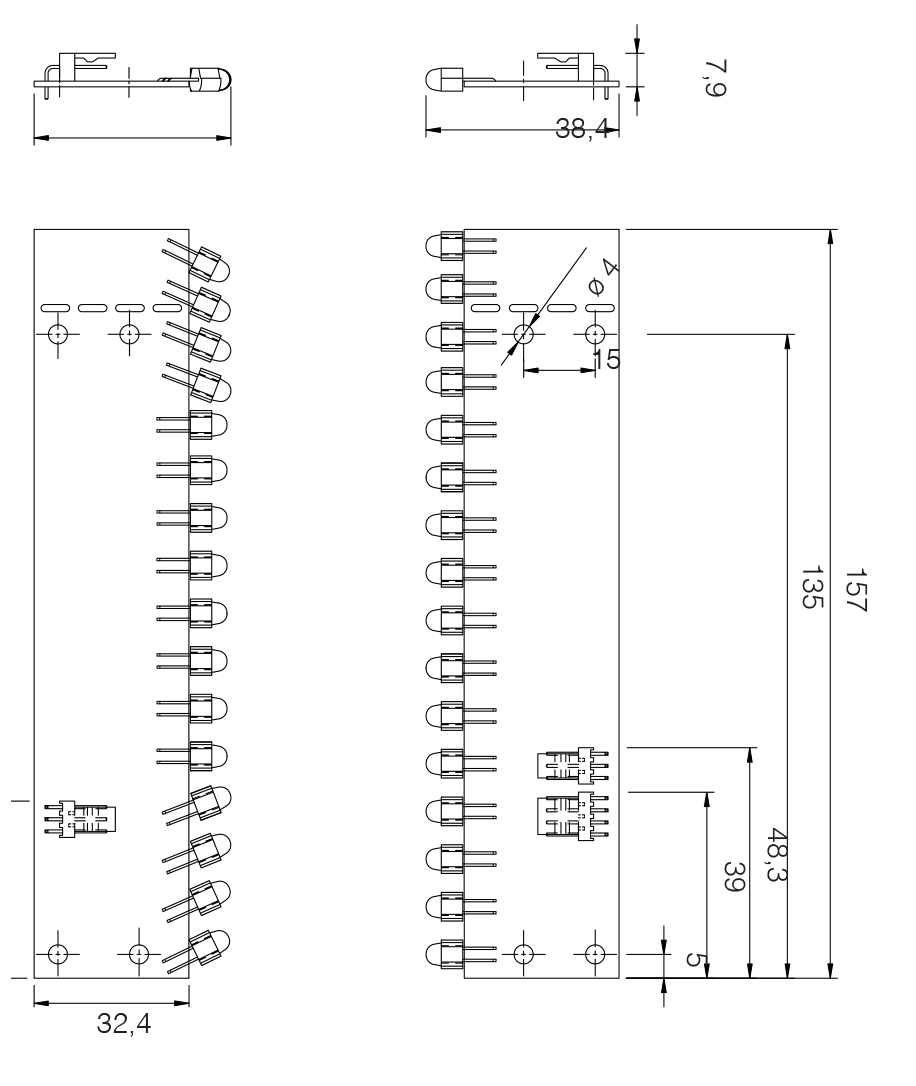

| Dimensões | 157 x 36 x 18mm |
| Peso | 104g |

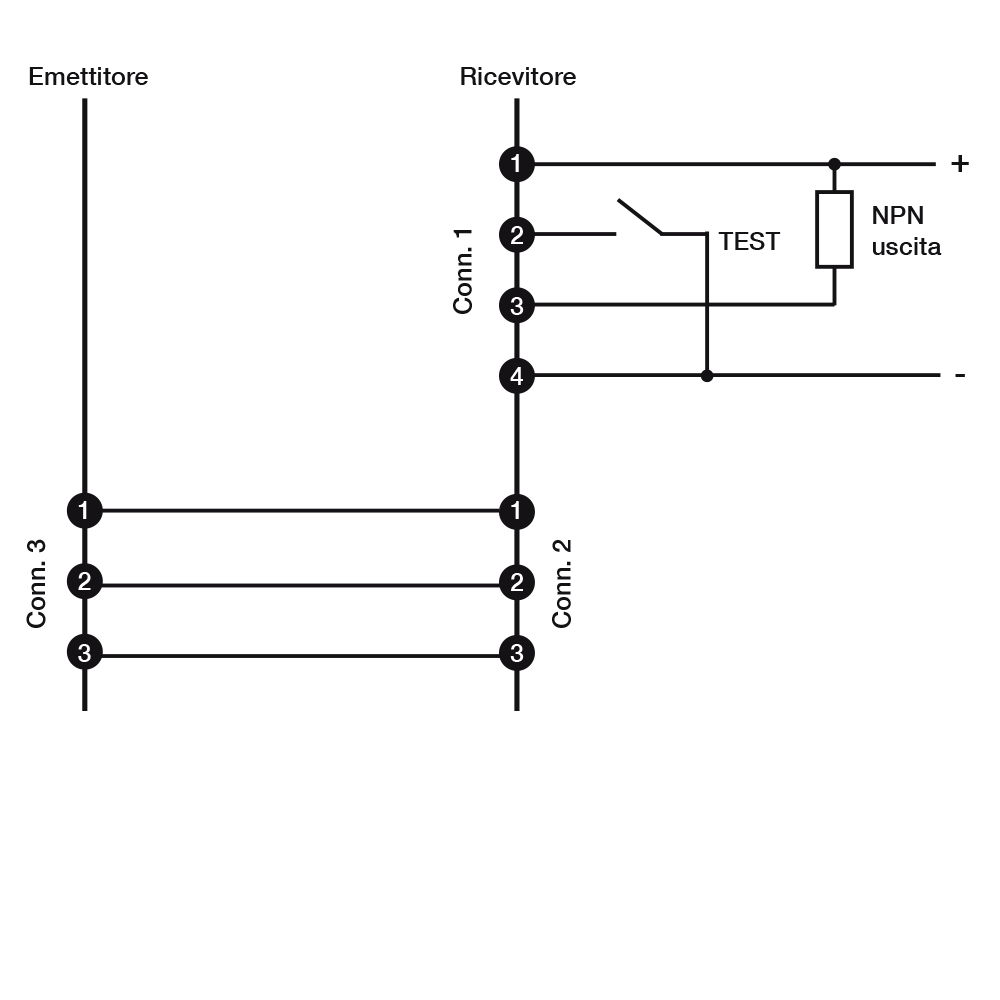

| Connections | With PCB connectors / Emitter, Conn. 3 MOLEX 22-05-7038 – Positive, Check, Common / Receiver, Conn. 1 MOLEX 22-05-7038 – Positive, Check, Common / Receiver, Conn. 2 MOLEX 22-05-7048 Positive, Check, Output, Common |
| Temperatura de operação | 0°C…+ 55° C (without freeze) |
Testes e certificações
| Degree of protection | Not defined |
Dados gerais
| Dimensões | 157x36x18 |
| Temperatura de operação | 0°C…+ 55° C (without freeze) |
| Proteção mecânica | Not defined |
Perguntas frequentes
Qual a diferença entre sensor de área e barreira comum?
A barreira comum tem um único feixe pontual; o sensor de área monitora uma janela contínua — o objeto é detectado em qualquer ponto da altura controlada.
Qual a janela e o alcance deste modelo?
Estão no descritor no topo da página e na tabela de especificações extraída do fabricante.
Isto substitui uma cortina de segurança?
Não. Sensores de área são para detecção de objetos; cortinas de segurança têm certificação para proteção de pessoas. Para proteção de operadores, consulte nossa linha de segurança.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
