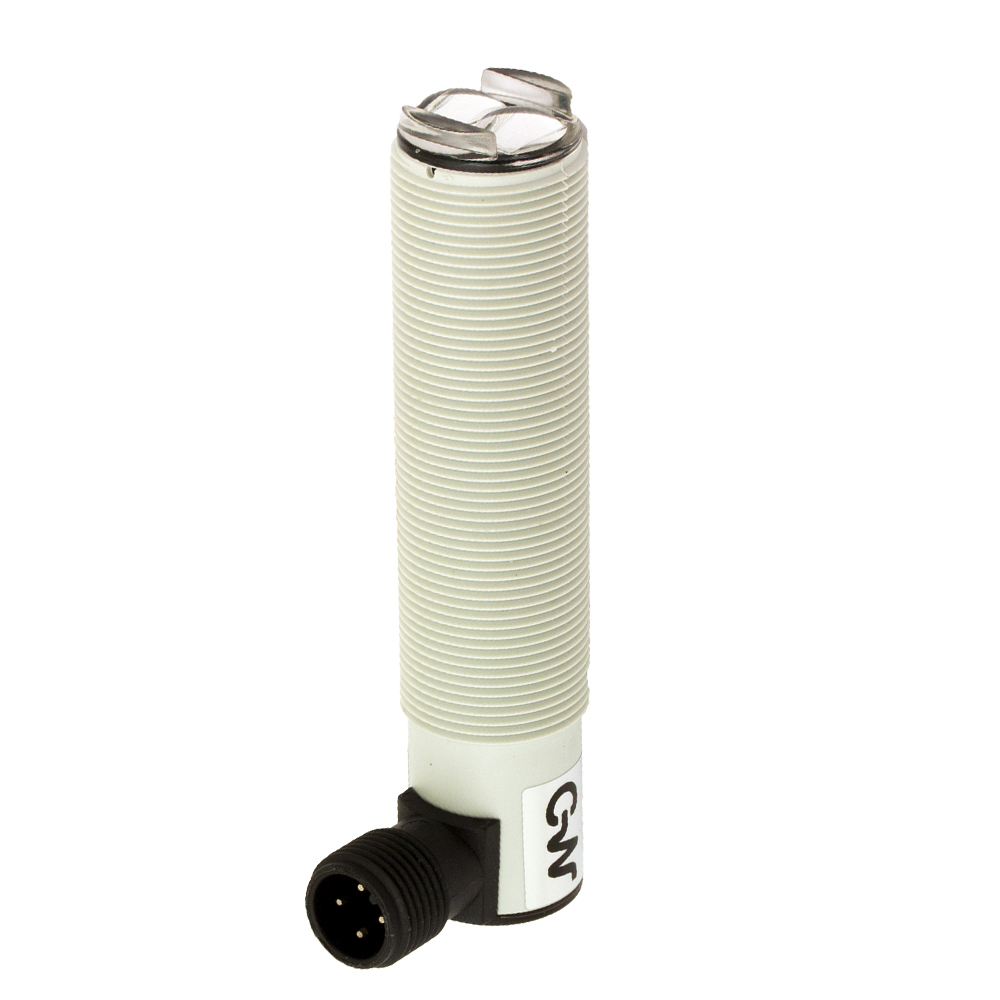

O LTB/0P-0K pertence à série LTB da Datasensing: sensores de contraste — a categoria dedicada à detecção de marcas de registro de impressão em materiais de embalagem, distinguindo diferenças de contraste entre a marca e o fundo que sensores fotoelétricos comuns não separam com confiabilidade. A configuração exata deste modelo (emissão, alcance, saída e conexão) está no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Máquinas de embalagem flexível, envase e rotulagem: leitura da marca de registro (tarja impressa) em filmes, laminados e papéis para sincronizar corte, solda e posicionamento da impressão — o coração do registro de impressão em VFFS/HFFS, envolvedoras e rotuladoras.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 12mm (with STF-12) 25mm (with SFT-25) |
| Deriva térmica de Sr | ≤ 10% |
| Ponto dimension | Ø 1mm (with STF-12) Ø 0,8mm (with SFT-25) |
Aplicação
| Princípio de funcionamento | Contrast mark detecção |
| Observações | Alvo branco Kodak 90% 100 x 100mm |
Saídas
| Tipo de saída | PNP L/D selecionável |
| Função de saída | L/D selecionável |
| Frequência de comutação | 10Khz |
| Tempo de resposta | 50 µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 40mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤ 10µA |
| Queda de tensão na saída | ≤1,2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (status da saída) Verde(alimentação) |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED branco |
| Imunidade à luz externa | 3000 lux (lâmpada incandescente) 10000 lux (luz solar) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos
| Dimensões | M18 |
| Material do corpo | PBT |

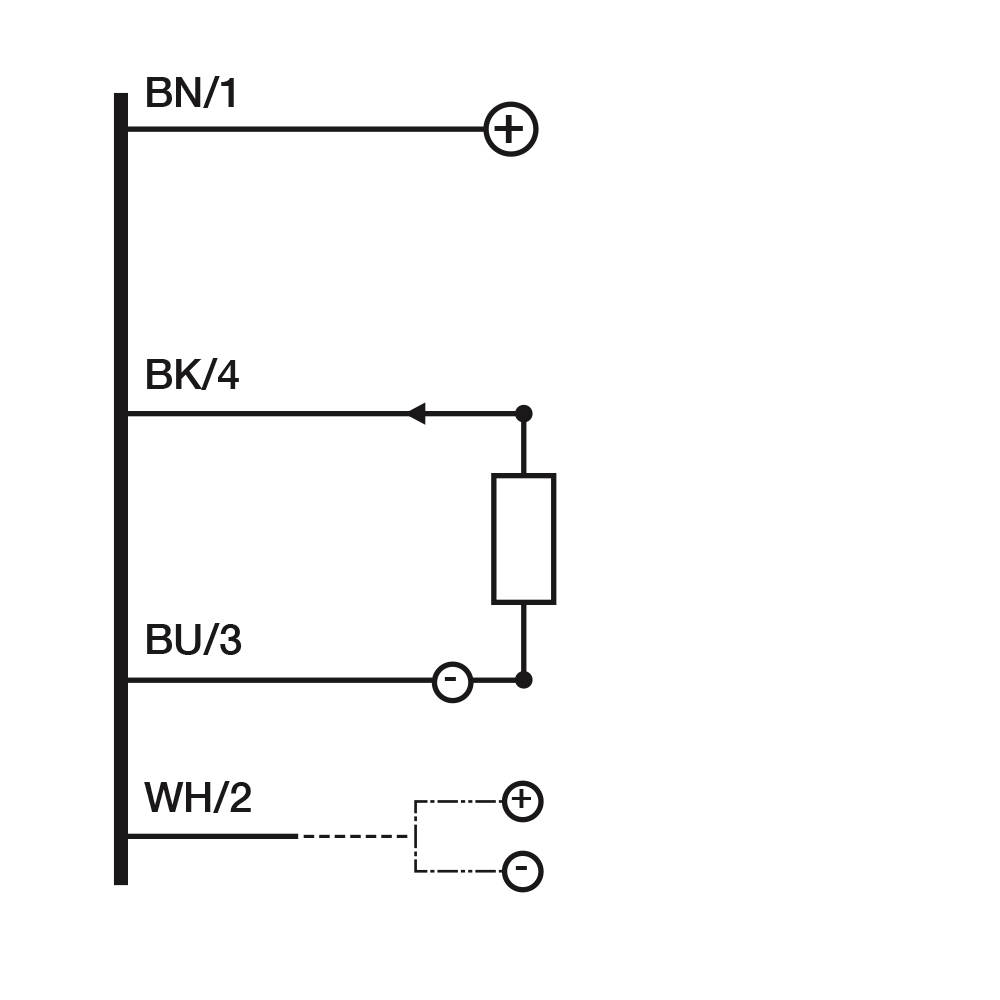

| Conexões | plugue M12ue |
| Material da face ativa | PMMA |
| Torque de aperto | 1Nm |
| Temperatura de operação | -5°C … +55°C (sem congelamento) |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Grau de proteção | IP65 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1 |
| Acessórios a serem pedidos separadamente | Focalizer STF-12 Focalizer STF-25 |
Dados gerais
| Dimensões | M18 |
| Temperatura de operação | – 5°C…+ 55°C (sem congelamento) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual a diferença entre sensor de contraste e fotoelétrico comum?
O sensor de contraste é otimizado para distinguir diferenças de refletância entre a marca e o fundo — mesmo quando ambas são claras ou de cores próximas — com resposta rápida o suficiente para máquinas de embalagem em velocidade. O fotoelétrico comum detecta presença/ausência, não contraste.
Funciona com qualquer cor de marca?
Depende do par marca/fundo e da emissão do modelo. Envie amostras do seu filme impresso que validamos a leitura — é o procedimento padrão da nossa equipe para aplicações de registro.
Este sensor complementa os sensores para rotuladoras?
Sim — em rotuladoras e máquinas de embalagem, o sensor de contraste lê a marca de impressão enquanto os sensores de rótulo (série FC) detectam a borda do rótulo no liner. Muitas máquinas usam os dois.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
