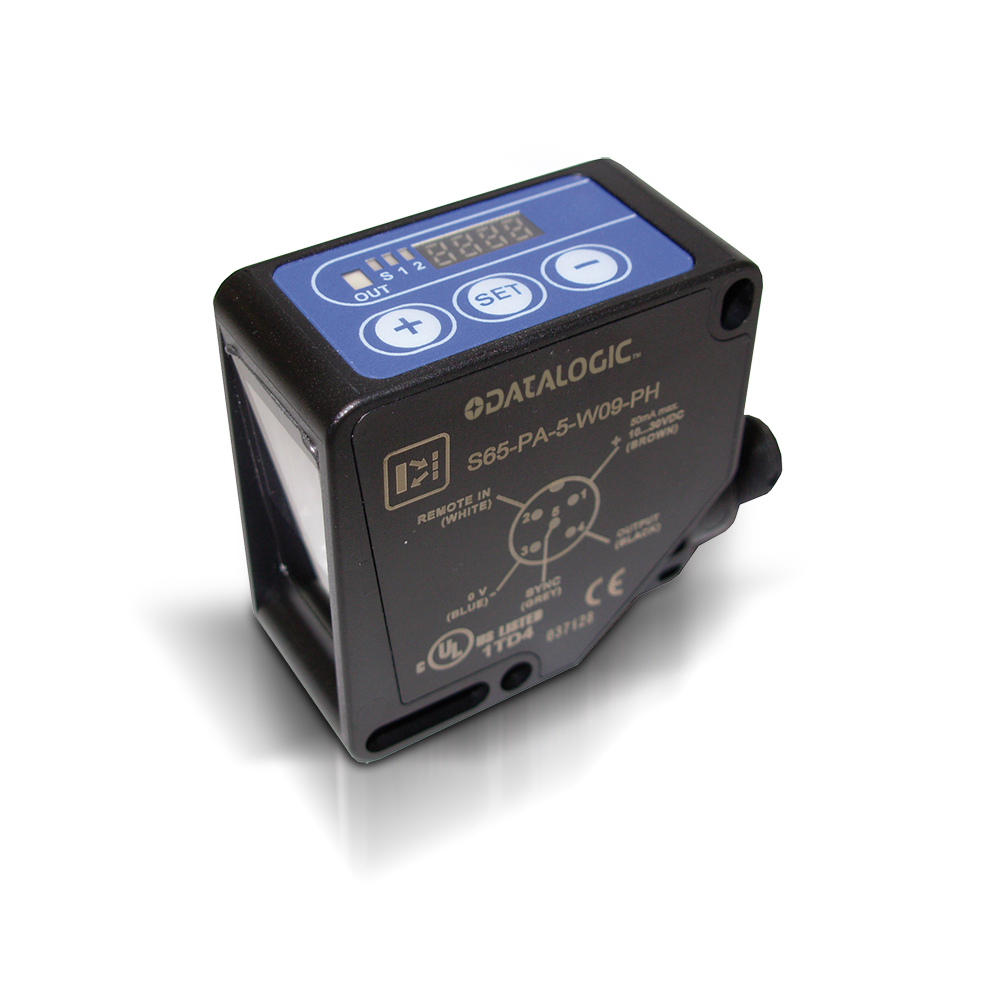

O S65-PA-5-W09-PH pertence à série S65 da Datasensing (herança Datalogic): sensores de cor que reconhecem e comparam cores reais — não apenas contraste — para verificação e seleção por cor em linha. O modo (marca de cor, análise RGB), a distância de trabalho, as saídas e a conexão exatos deste código estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Verificação de tampas e componentes por cor, leitura de marcas coloridas em embalagem, seleção de peças e detecção de presença de itens coloridos — farmacêutica, cosméticos, alimentos e automotiva.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 15mm |
| Spot dimension | 3×1 mm at 19 mm |
| Ajuste de sensibilidade | Teach-in |
Aplicação
| Function Principle | Contrast mark detection |
| Description | Compact square case |
| Optic position | Radial 90° |
| Functions | Contrast mark detection |
Saídas
| Tipo de saída | PNP L/D selectable |
| Função de saída | L/D selectable |
| Frequência de comutação | 30 kHz |
| Tempo de resposta | 0,017 (30kHz) |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 50mA |
| Load current | ≤100mA |
| Output voltage drop | ≤ 2VDC |
| LED indicators | Yellow (output state) STABILITY and 2 OUTPUT DELAY LEDs |
| Proteção contra curto-circuito | YES |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED white |
| Interference to external light | according to EN 60947-5-2 : 2020 |
| Impulsive Overvoltage Protection | Yes |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics and housing |
| Contact resistance | 500 Vac 1 min., between electronics and housing |
Dados mecânicos
| Dimensões | 25x50x50 |
| Material do corpo | Plastic – ABS / PMMA |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Temperatura de armazenamento | – 20°C…+70°C |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE cULus |
| Shocks and vibrations | 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Dados gerais
| Dimensões | 25x50x50 |
| Temperatura de operação | – 10°C…+ 55°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Sensor de cor ou de contraste?
O de contraste distingue claro/escuro (marcas de registro); o de cor reconhece a cor — verifica se a tampa é a azul certa, não apenas se há algo ali. Para registro de impressão, contraste; para verificação por cor, S65.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Como o sensor aprende a cor?
Por teach-in com a peça boa: o sensor grava a referência e a tolerância. O descritor informa o método deste código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
