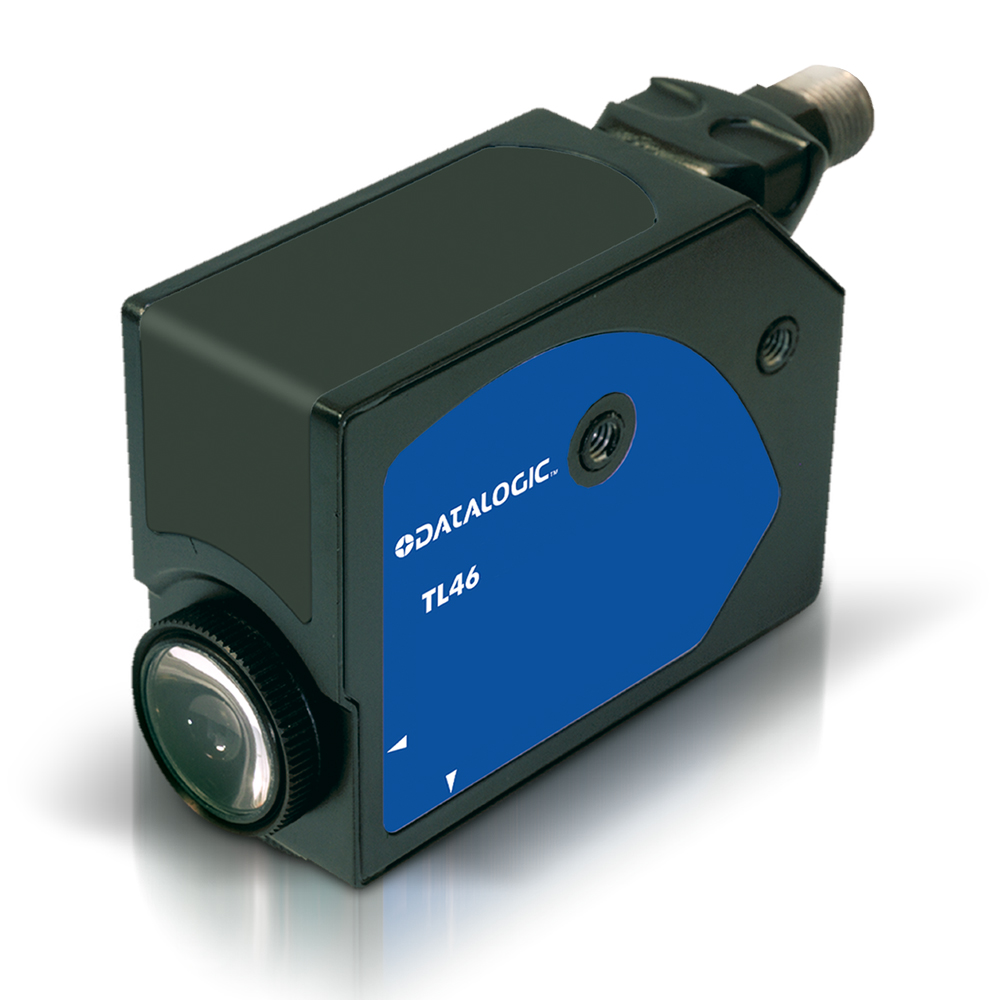

O TL46-A-425 pertence às séries TL46/TL50 da Datasensing (herança Datalogic): os sensores de contraste consagrados do mercado de embalagem, para leitura de marcas de registro de impressão em alta velocidade. A emissão, a distância, as saídas e a conexão exatas deste código estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Registro de impressão em VFFS/HFFS, envolvedoras e rotuladoras: leitura da tarja em filmes e laminados para sincronizar corte e solda — o TL46 é referência instalada em incontáveis máquinas brasileiras, e a reposição pelo código exato evita recalibração.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 12mm |
| Spot dimension | 1,5 x 5mm |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Contrast mark detection |
| Description | Standard case – vertical spot |
| Optic position | axial |
| Functions | Contrast mark detection |
Saídas
| Tipo de saída | NPN – Dark/Light sel., 0-5 V |
| Frequência de comutação | 20kHz |
| Tempo de resposta | 0,025 (20 kHz) |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 40mA |
| Load current | ≤100mA |
| Output voltage drop | ≤2V |
| Max ripple content | ≤ 2Vpp |
| LED indicators | Yellow (output state) orange (arrows) |
| Proteção contra curto-circuito | YES |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED white |
| Interference to external light | according to EN 60947-5-2 : 2020 |
| Impulsive Overvoltage Protection | Yes |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics and housing |
| Contact resistance | 500 Vac 1 min., between electronics and housing |
Dados mecânicos
| Dimensões | 32x60x82 |
| Material do corpo | Metal – Aluminium / PMMA |
| Connections | M12 plug |
| Active Head Material | Glass |
| Temperatura de armazenamento | – 20°C…+70°C |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE cULus |
| Shocks and vibrations | 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Dados gerais
| Dimensões | 32x60x82 |
| Temperatura de operação | – 10°C…+ 55°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre contraste e fotoelétrico comum?
O sensor de contraste distingue diferenças de refletância entre marca e fundo — mesmo próximas — com resposta rápida para máquinas em velocidade.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Complementa os sensores de rótulo?
Sim: em rotuladoras, o contraste lê a marca impressa e o sensor de rótulo (FC) detecta a borda no liner — muitas máquinas usam os dois.
