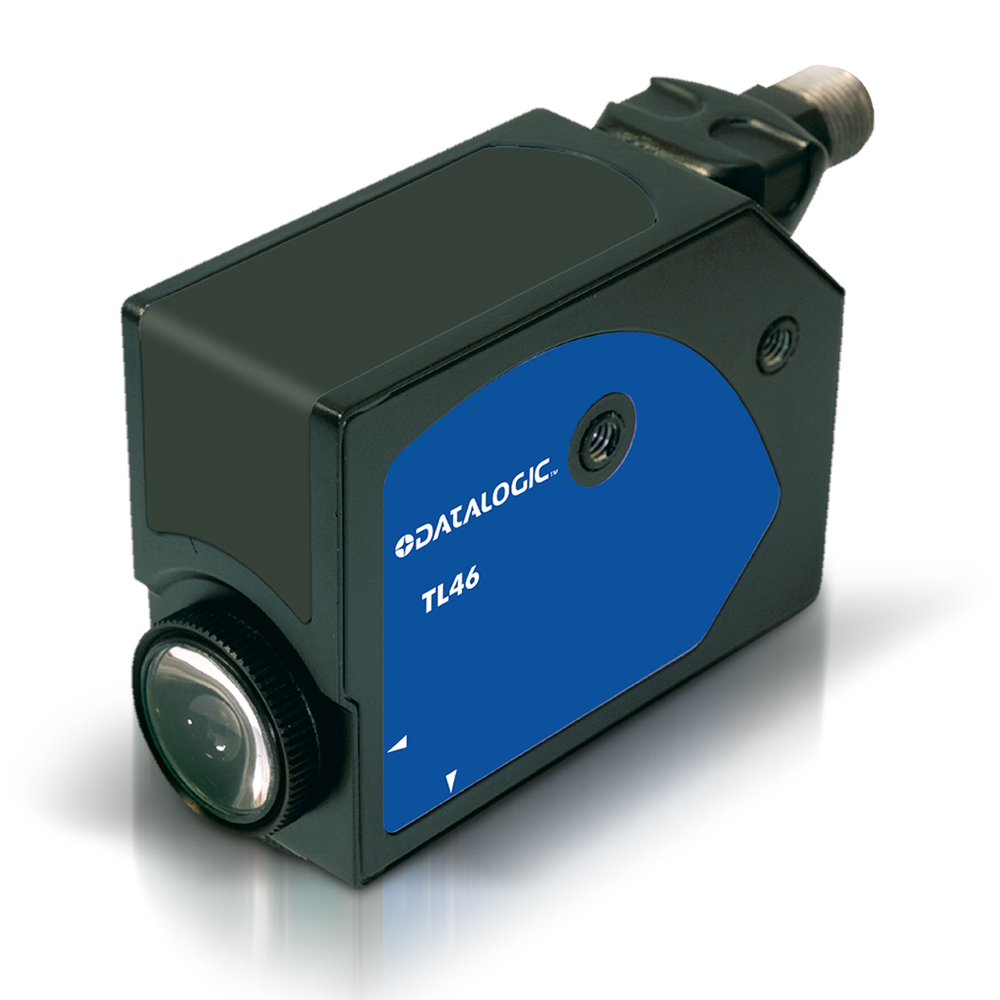

O TL46-A-615 pertence às séries TL46/TL50 da Datasensing (herança Datalogic): os sensores de contraste consagrados do mercado de embalagem, para leitura de marcas de registro de impressão em alta velocidade. A emissão, a distância, as saídas e a conexão exatas deste código estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Registro de impressão em VFFS/HFFS, envolvedoras e rotuladoras: leitura da tarja em filmes e laminados para sincronizar corte e solda — o TL46 é referência instalada em incontáveis máquinas brasileiras, e a reposição pelo código exato evita recalibração.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 12mm |
| Ponto dimension | 1,5 x 5mm |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Princípio de funcionamento | Contrast mark detecção |
| Descrição | Padrão case – vertical ponto |
| Posição da ótica | axial |
| Funções | Contrast mark detecção |
Saídas
| Tipo de saída | PNP – Dark/Light sel., 0-5 V |
| Frequência de comutação | 20kHz |
| Tempo de resposta | 0,025 (20 kHz) |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 40mA |
| Corrente de carga | ≤100mA |
| Queda de tensão na saída | ≤2V |
| Ripple máximo | ≤ 2Vpp |
| Indicadores LED | Amarelo (estado da saída) laranja (arrows) |
| Proteção contra curto-circuito | YES |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED vermelho |
| Imunidade à luz externa | conforme EN 60947-5-2 : 2020 |
| Proteção contra sobretensão impulsiva | Sim |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics e carcaça |
| Contact resistance | 500 Vac 1 min., between electronics e carcaça |
Dados mecânicos
| Dimensões | 32x60x82 |
| Material do corpo | Metal – Alumínio / PMMA |
| Conexões | plugue M12ue |
| Material da face ativa | Vidro |
| Temperatura de armazenamento | – 20°C…+70°C |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Certificações | CE cULus |
| Choques e vibrações | 0.5 mm amplitude, 10 … 55 Hz frequência, para every eixo (EN60068-2-6) |
Dados gerais
| Dimensões | 32x60x82 |
| Temperatura de operação | – 10°C…+ 55°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre contraste e fotoelétrico comum?
O sensor de contraste distingue diferenças de refletância entre marca e fundo — mesmo próximas — com resposta rápida para máquinas em velocidade.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Complementa os sensores de rótulo?
Sim: em rotuladoras, o contraste lê a marca impressa e o sensor de rótulo (FC) detecta a borda no liner — muitas máquinas usam os dois.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
