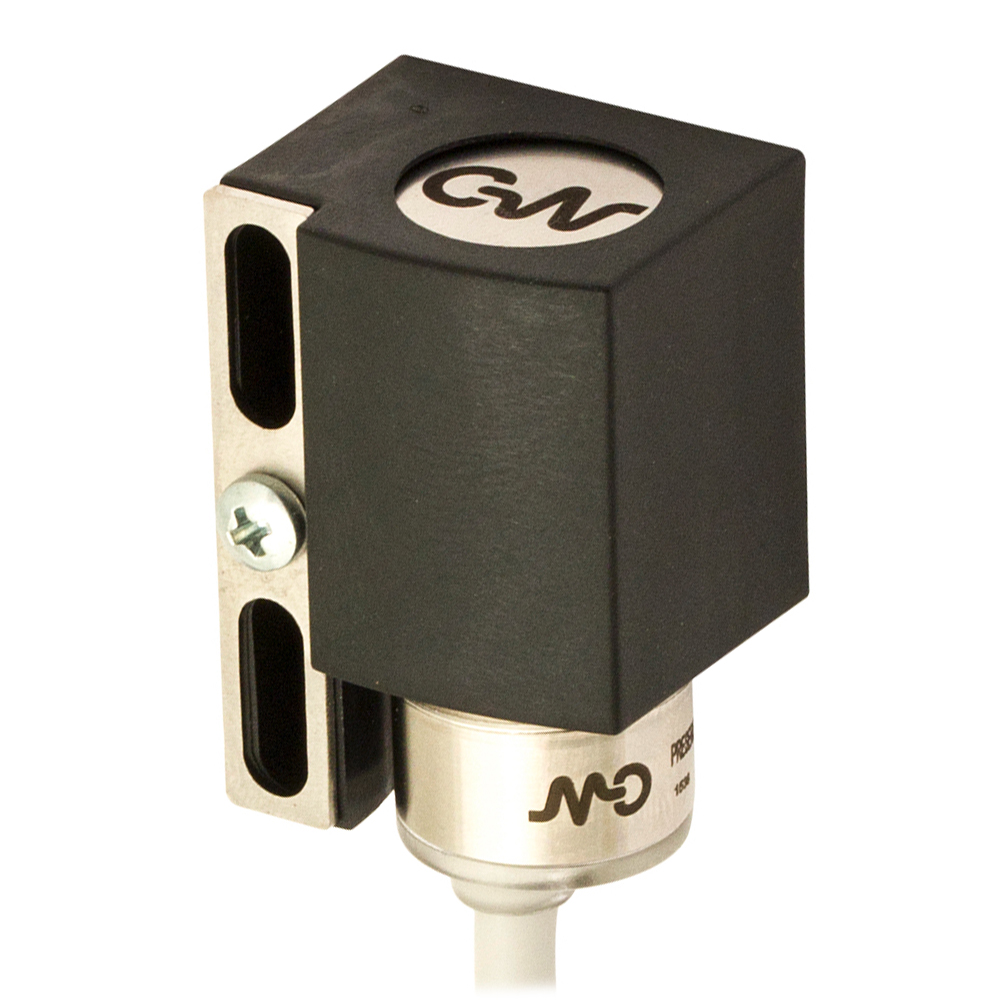

O INC1/D0-3V é o inclinômetro da linha de specialities da Datasensing: um sensor que mede o ângulo de inclinação em relação à gravidade e o entrega como sinal elétrico contínuo — o instrumento para monitorar nivelamento e posição angular de estruturas e equipamentos. As faixas de medição, saídas e conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Nivelamento de plataformas elevatórias e guindastes (monitoração de estabilizadores), controle de ângulo em maquinário agrícola e de construção, alinhamento de antenas e painéis solares, e supervisão de inclinação em estruturas — onde saber o ângulo real, continuamente, é requisito de operação ou segurança funcional.
Especificações técnicas
Propriedades de detecção
| Operative alcance |
360° |
| Resolução |
0,025° (@ RS485) |
| Detecção Axes |
1 |
Aplicação
Saídas
| Tipo de saída |
Digital + Analógica (I/V selecionável) |
| Função de saída |
Angular position |
| Digital Saída |
RS485 57600 baud rate – 1 bit stop – no parity |
| Tensão Analógica Saída |
0…5V / 0…10V (selecionável) |
| Saída analógica de corrente |
4…20mA / 0…20mA / 0…24mA (selecionável) |
Dados elétricos
| Tensão de alimentação |
19,2 … 28,8 Vdc |
| Consumo |
< 1 W |
| Indicadores LED |
Verde: Run mode Amarelo: writing/programming memory Blue: transit of RS485 packet data Vermelho: alarm ativo |
| Proteção contra inversão de polaridade |
Sim |
| Proteção contra sobretensão impulsiva |
Sim |
| Digital Resolução |
14 bit @RS485 |
| Analógica Resolução |
12 bit |
| Load Resistor (Tensão) |
1kΩ … 1MΩ |
| Load Resistor (Corrente) |
100 … 500Ω |
Dados mecânicos

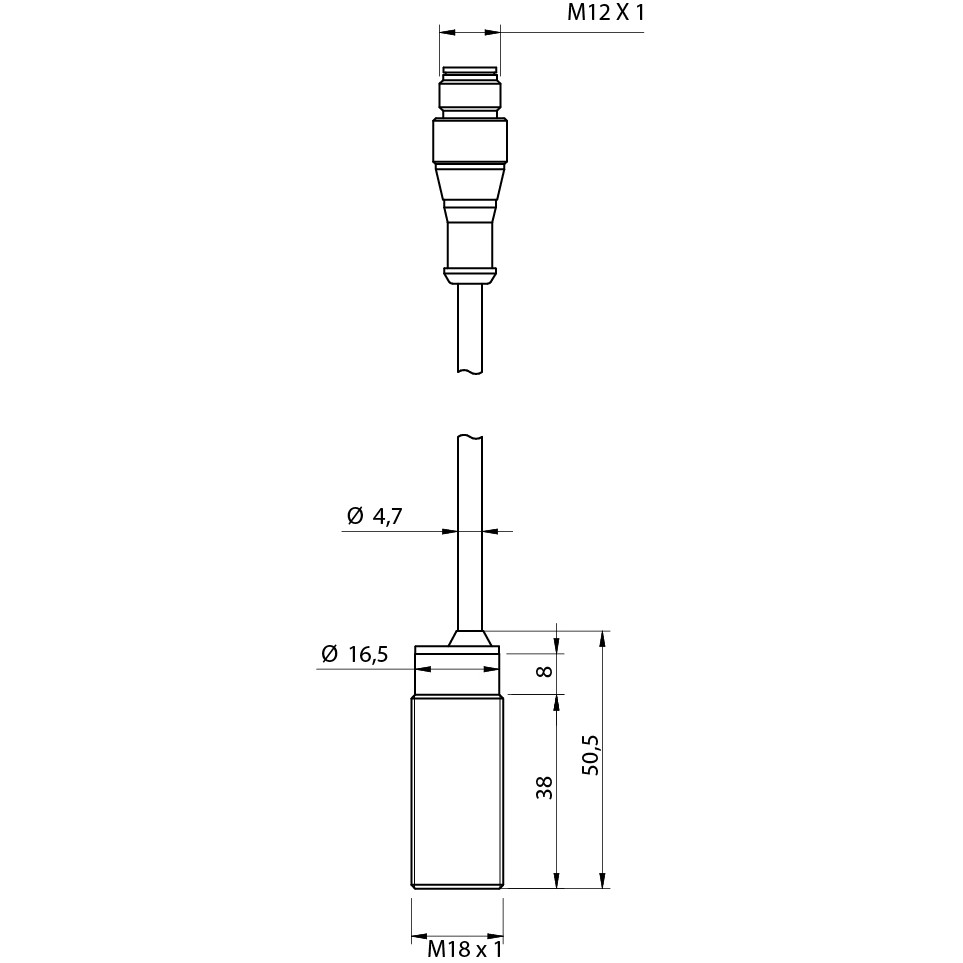

| Dimensões |
M18 |
| Material do corpo |
Aço inox AISI316L (body) Grilamid (saída por cabo) |

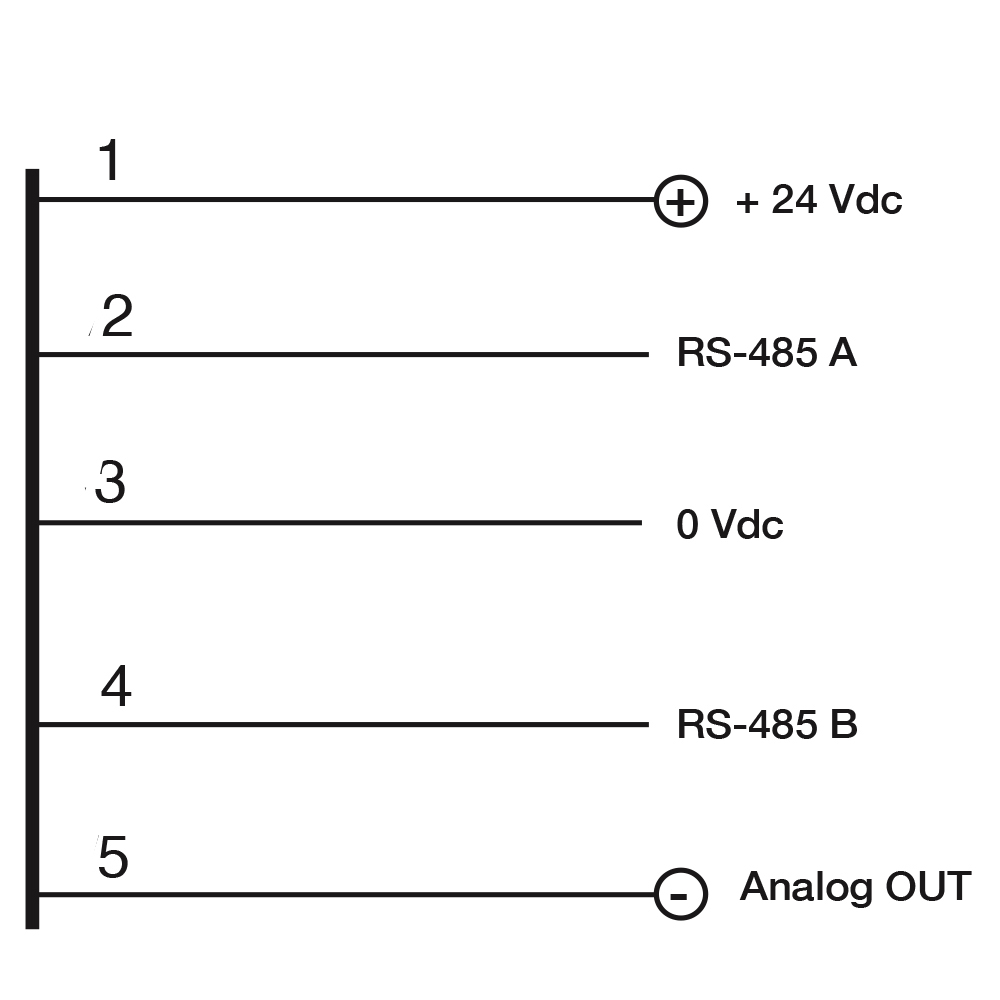

| Conexões |
pigtail 200mm + M12- 5 polos |
| Material da face ativa |
Aço inox AISI316L |
| Temperatura de operação |
-25 °C …+70°C |
| Temperatura de armazenamento |
-30°C … + 90°C (sem ice) |
| Umidade |
< 80% (sem condensação) |
Testes e certificações
| Certificações |
CE |
| Grau de proteção |
IP67 |
Testes e certificações (2)
| Acessórios fornecidos |
2 x porcas |
Dados gerais
| Dimensões |
M18 |
| Temperatura de operação |
-25 °C …+70°C |
| Umidade |
< 80% (sem condensação) |
| Proteção mecânica |
IP67 |
Perguntas frequentes
Como o inclinômetro mede o ângulo?
Por referência à gravidade (tecnologia MEMS): o sensor entrega o ângulo absoluto em relação ao plano horizontal, sem peças móveis externas nem necessidade de referência mecânica.
A saída é analógica?
O descritor no topo informa a configuração deste código — tipicamente uma saída proporcional ao ângulo, para leitura contínua pelo CLP.
Serve para segurança de máquina (tombamento)?
Para funções de segurança certificada, o circuito completo precisa atender à norma aplicável — o inclinômetro fornece a medição; o enquadramento é da apreciação de riscos. Nossa equipe apoia a especificação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
