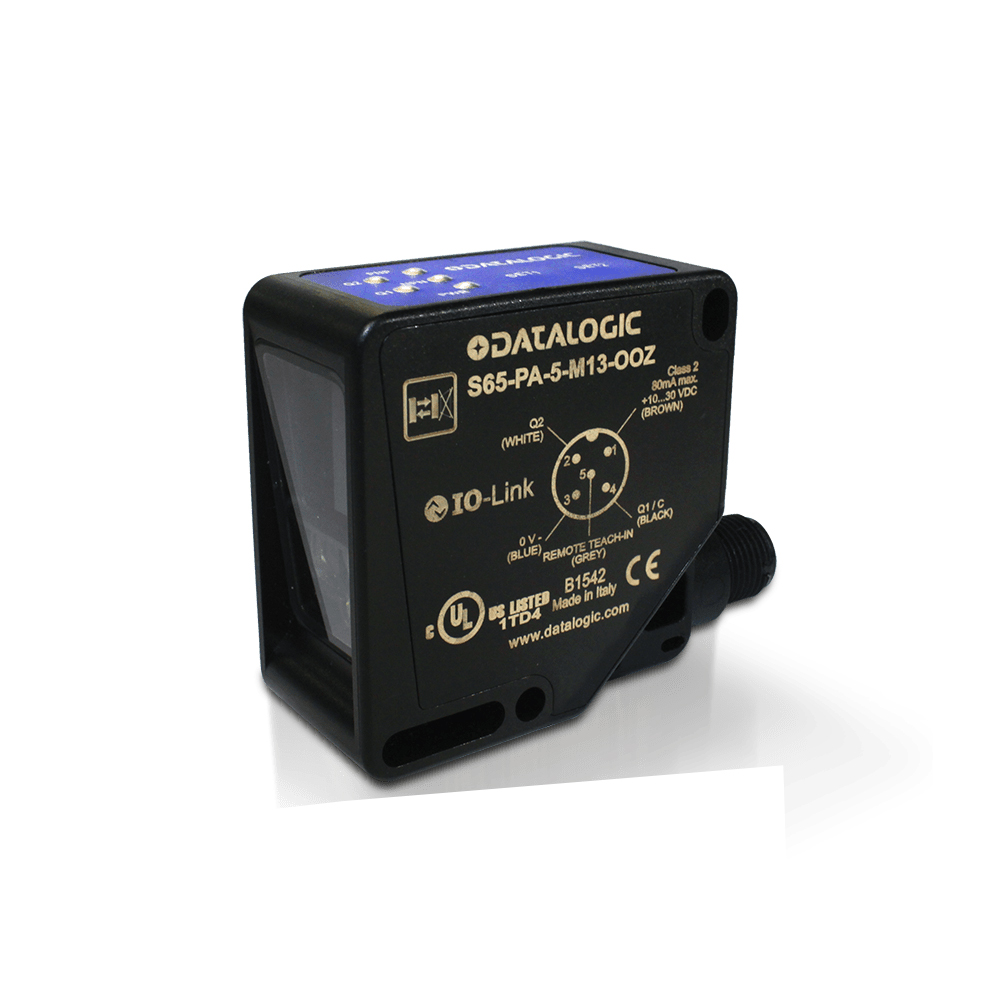

O S65-PA-5-M13-OO pertence à série S65 da Datasensing (herança Datalogic): sensores de cor que reconhecem e comparam cores reais — não apenas contraste — para verificação e seleção por cor em linha. O modo (marca de cor, análise RGB), a distância de trabalho, as saídas e a conexão exatos deste código estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Verificação de tampas e componentes por cor, leitura de marcas coloridas em embalagem, seleção de peças e detecção de presença de itens coloridos — farmacêutica, cosméticos, alimentos e automotiva.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 5m |
| Ajuste de sensibilidade | Teach-in |
| Minimum distância de detecção (blind zone) | 0,3m |
Aplicação
| Princípio de funcionamento | Supressão de fundo – TOF |
| Descrição | Compacto square case |
| Posição da ótica | axial |
| Funções | Supressão de fundo – TOF |
Saídas
| Tipo de saída | NPN/PNP – Dark/Light sel. |
| Frequência de comutação | <65Hz |
| Tempo de resposta | 8 |
Dados elétricos
| Tensão de alimentação | 24VDC ± 20% |
| Corrente de alimentação sem carga | ≤ 2,2W |
| Corrente de carga | ≤100mA |
| Indicadores LED | Amarelo Q1; Amarelo Q2; Verde alimentação; Verde PNP/NPN |
| Proteção contra curto-circuito | YES |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho |
| Imunidade à luz externa | conforme EN 60947-5-2 : 2020 |
| Proteção contra sobretensão impulsiva | Sim |
| Insulation resistance | >20 MΩ 500 Vdc, between electronics e carcaça |
| Contact resistance | 500 Vac 1 min., between electronics e carcaça |
Dados mecânicos
| Dimensões | 25x50x50 |
| Material do corpo | Plástico – ABS / PMMA |
| Conexões | plugue M12ue |
| Material da face ativa | PMMA |
| Temperatura de armazenamento | -25 °C…+70°C |
| Diâmetro/Dimensão | Cúbico |
Testes e certificações
| Certificações | CE cULus |
| Choques e vibrações | 0.5 mm amplitude, 10 … 55 Hz frequência, para every eixo (EN60068-2-6) |
Dados gerais
| Dimensões | 25x50x50 |
| Temperatura de operação | – 15°C…+ 55°C (with device ON) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Sensor de cor ou de contraste?
O de contraste distingue claro/escuro (marcas de registro); o de cor reconhece a cor — verifica se a tampa é a azul certa, não apenas se há algo ali. Para registro de impressão, contraste; para verificação por cor, S65.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Como o sensor aprende a cor?
Por teach-in com a peça boa: o sensor grava a referência e a tolerância. O descritor informa o método deste código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
