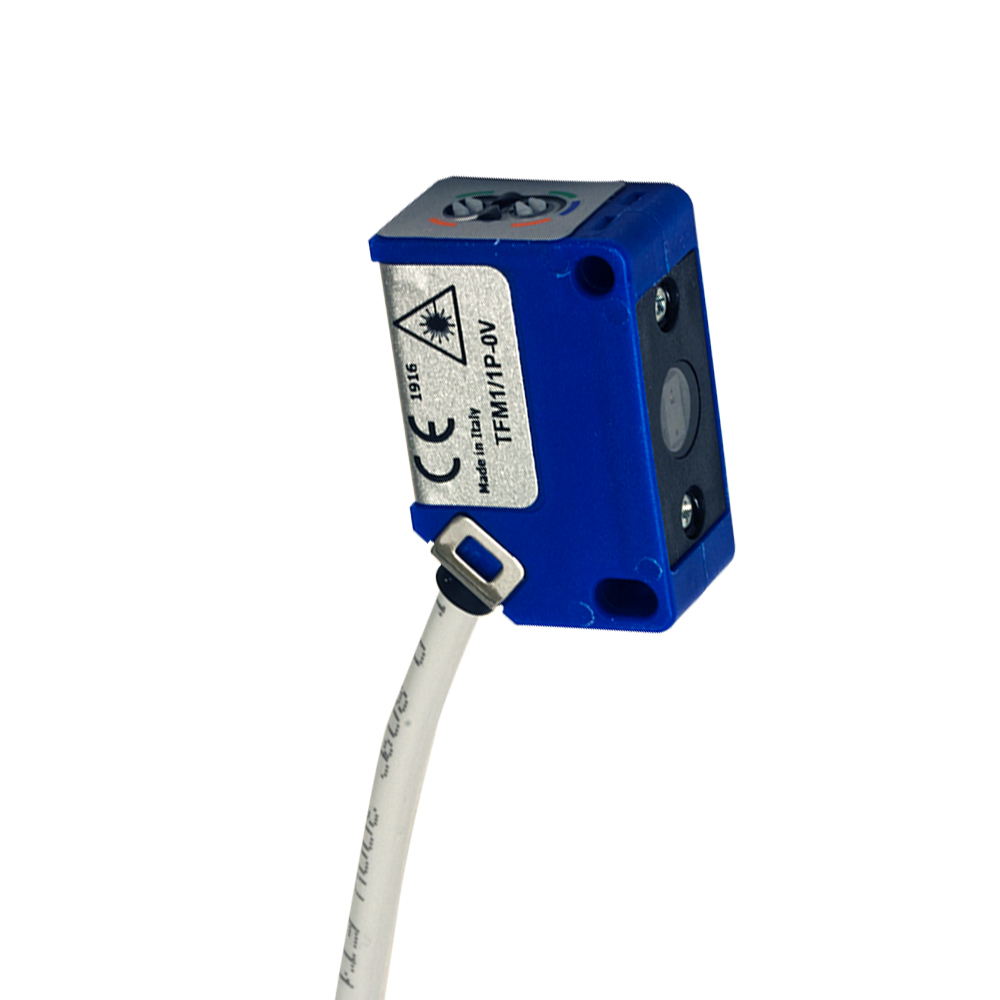

O TFM4/1X-0V pertence às linhas de sensores fotoelétricos cúbicos herdadas da Datalogic pela Datasensing (séries S3N, S3Z, S45, S100, S6, S60, S62, S8, SM, TFM e afins) — dos miniaturizados aos formatos 50×50, presentes em milhares de máquinas no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção em máquinas de embalagem, manuseio e montagem — e reposição direta dos códigos Datalogic instalados: mesma furação, mesma pinagem, sem readequar suporte nem programa.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 600mm |
| Spot dimension | Divergent (25°) wide angle |
| Resolução | 3mm |
| Ajuste de sensibilidade | Trimmer |
| Histerese | ± 6mm |
Aplicação
| Function Principle | Time of Flight |
| Notes | (white 90%) 0 … 350mm (grey 18%) 0 … 300mm (black 6%) |
Saídas
| Tipo de saída | 2 x Push-Pull LO |
| Função de saída | LO |
| Frequência de comutação | ≤ 10Hz |
| Tempo de resposta | 50ms |
Dados elétricos
| Tensão de alimentação | 19,2 … 28,8VDC |
| No-Load supply current | ≤ 40mA |
| Load current | ≤50mA |
| Leakage current | ≤ 10µA |
| Output voltage drop | ≤2V@Iload=50mA |
| Max ripple content | ≤10% |
| LED indicators | Green (Run), Red (out of the operating range), Yellow (status) |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LASER Infrared |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

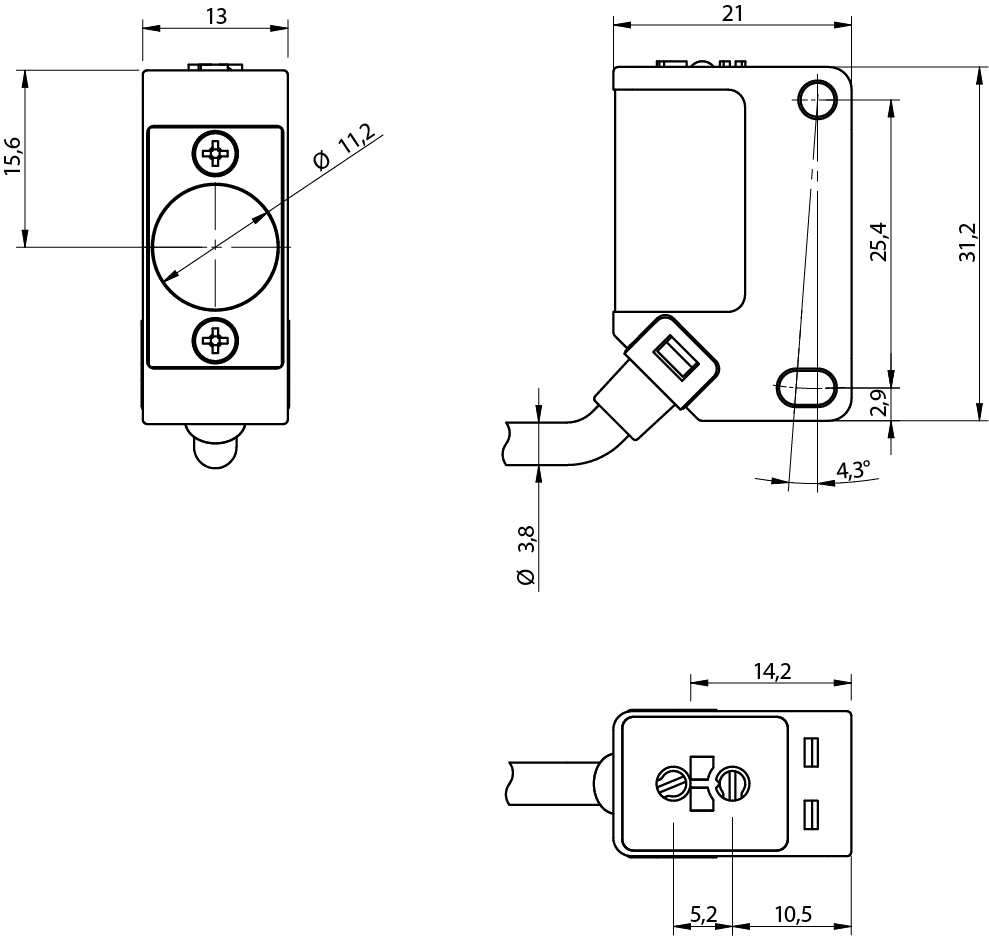

| Dimensões | 13 x 2x 31,2mm |
| Material do corpo | PA66 + ABS |
| Connections | 200mm PVC cable + M12 plug |
| Active Head Material | Glass |
| Temperatura de operação | -10°C … + 50°C |
| Temperatura de armazenamento | 30°C … +90°C |
| Diameter/Dimension | Cubic |
| Humidity | < 80% (without condensation) |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Degree of protection | IP67 |
Dados gerais
| Dimensões | 13 x 2x 31,2mm |
| Temperatura de operação | – 10°C…+ 50°C (Without freeze) |
| Humidity | < 80% (without condensation) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; códigos e produtos são os mesmos.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa a função e o alcance, com os detalhes na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
