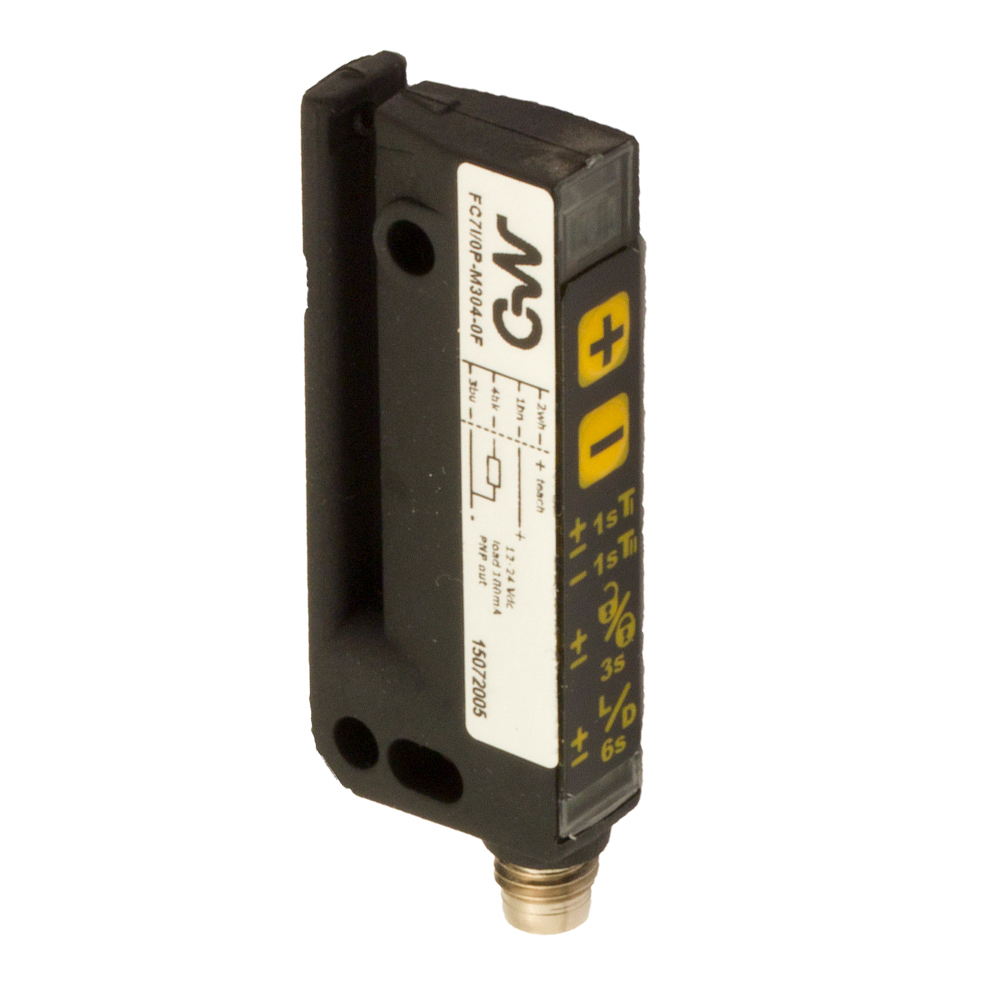

O FC7I/0P-M304-0F pertence à família FC da Datasensing: sensores de garfo para detecção de rótulos — o rótulo no liner passa pela fenda do garfo e o sensor detecta cada borda com precisão, fornecendo o sinal de posicionamento que a rotuladora usa para aplicar no ponto exato. As versões óticas (FC6I/FC7I) atendem rótulos convencionais; a versão ultrassônica (FC8U) resolve rótulos transparentes sobre liner transparente, o caso impossível para a ótica. A configuração exata deste modelo está no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Rotuladoras automáticas de todos os portes: detecção do vão entre rótulos para sincronizar a aplicação, contagem e controle de fim de bobina — em linhas de envase, cosméticos, farmacêutica e alimentos. Complementa o sensor de contraste (LTB) que lê marcas de impressão na mesma máquina.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 3mm |
| minimum detectable object | 2mm |
| Ajuste de sensibilidade | Teach-in |
| +/-50 µm a 150m/min | +/-50 µm at 150m/min |
| 200 m/min | 200 m/min |
| 2mm | 2mm |
Aplicação
| Function Principle | Photoelectric slot |
Saídas
| Tipo de saída | PNP L/D Selectable |
| Função de saída | L/D Selectable |
| Frequência de comutação | 10Khz |
| Tempo de resposta | 50 µs |
Dados elétricos
| Tensão de alimentação | 12…24VDC |
| No-Load supply current | ≤ 35mA |
| Load current | ≤100mA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (status output), Red (adjustment or block keypad) |
| Time delay before availability | ≤200ms |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared |
Dados mecânicos

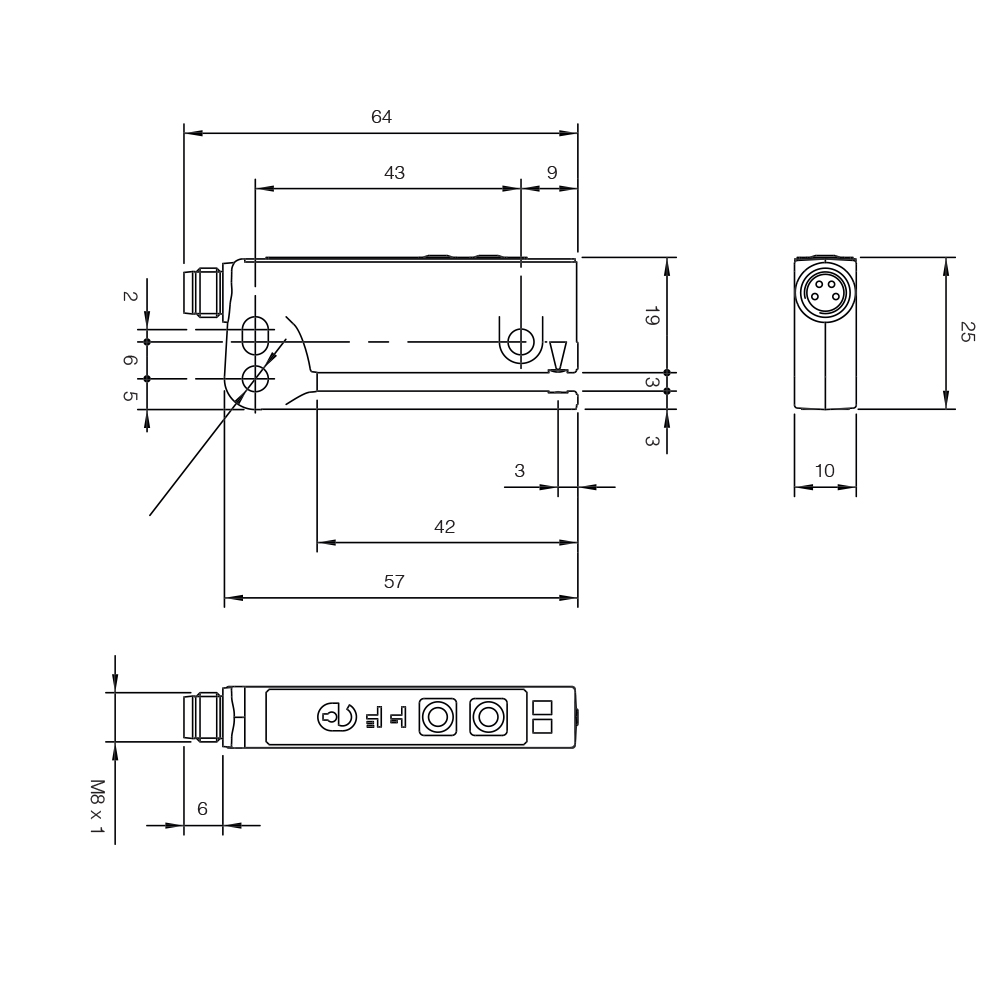

| Dimensões | Width slot detection 3mm – Depth slot detection 42mm |
| Material do corpo | PA |
| Peso | 35g |

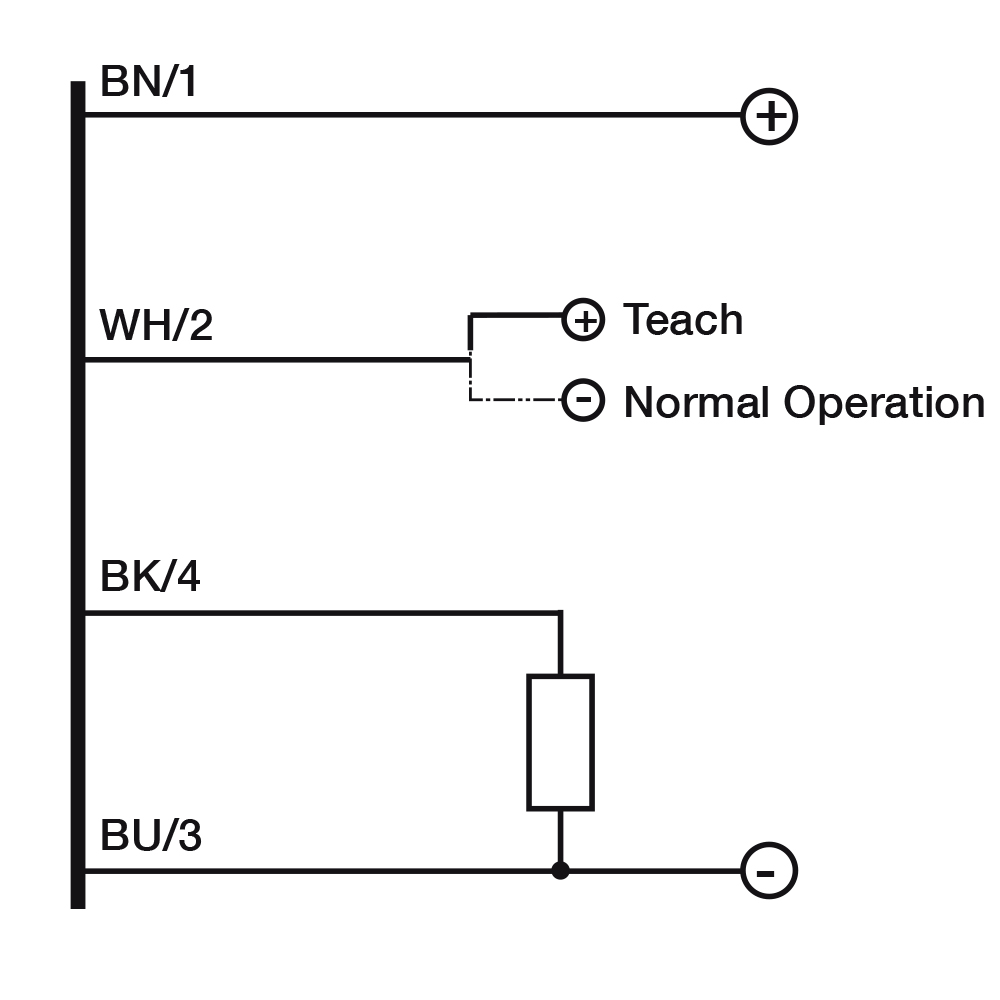

| Connections | M8 plug 4pin |
| Temperatura de operação | – 20°C…+ 60°C |
| Temperatura de armazenamento | – 30°C…+ 80°C |
| Width slot detection | 3mm |
| Depth slot detection | 42mm |
Testes e certificações
| Certificações | CE UL |
| EMC compatibility | EN 60947-5-2 |
| Degree of protection | IP65 |
Dados gerais
| Dimensões | Width slot detection 3mm – Depth slot detection 42mm |
| Temperatura de operação | – 20°C…+ 60°C (Without freeze) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Ótico ou ultrassônico — qual escolher?
Rótulos opacos em liner translúcido: ótico (FC6I/FC7I), mais rápido e econômico. Rótulos transparentes (o padrão em cosméticos e bebidas premium): ultrassônico (FC8U), que detecta pela massa do material, não pela luz.
Como o sensor se ajusta ao meu rótulo?
Os modelos têm calibração para aprender o par rótulo+liner real (o descritor informa o método deste código). Em caso de rótulos difíceis, envie amostras que validamos a leitura — procedimento padrão da nossa equipe.
Serve na minha rotuladora de outra marca?
Os garfos de rótulo seguem dimensões e sinais padronizados de mercado na maioria das máquinas. Envie o código do sensor atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
