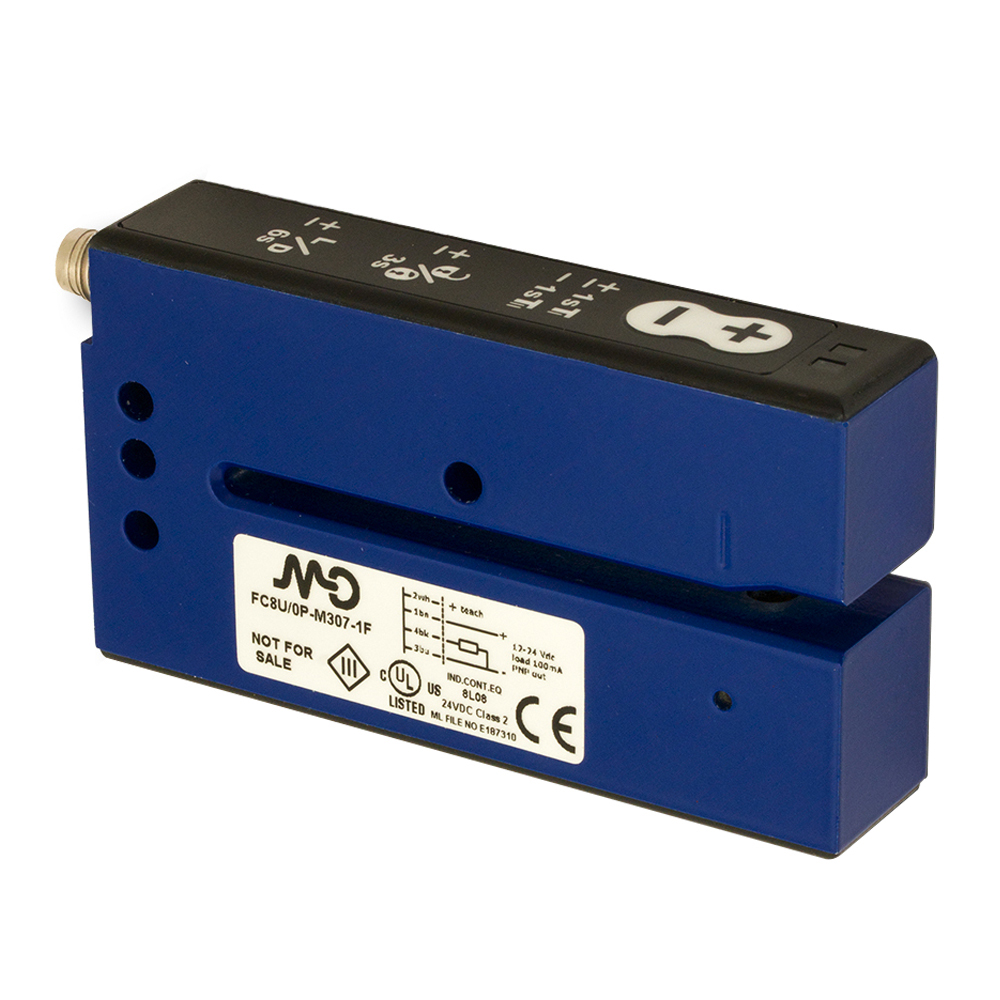

O FC8U/0P-M307-1F pertence à família FC da Datasensing: sensores de garfo para detecção de rótulos — o rótulo no liner passa pela fenda do garfo e o sensor detecta cada borda com precisão, fornecendo o sinal de posicionamento que a rotuladora usa para aplicar no ponto exato. As versões óticas (FC6I/FC7I) atendem rótulos convencionais; a versão ultrassônica (FC8U) resolve rótulos transparentes sobre liner transparente, o caso impossível para a ótica. A configuração exata deste modelo está no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Rotuladoras automáticas de todos os portes: detecção do vão entre rótulos para sincronizar a aplicação, contagem e controle de fim de bobina — em linhas de envase, cosméticos, farmacêutica e alimentos. Complementa o sensor de contraste (LTB) que lê marcas de impressão na mesma máquina.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 3mm |
| minimum detectable object | 2mm |
| Si | Sim |
| Ajuste de sensibilidade | Sim |
| +/-50 µm a 150m/min | +/-20 µm at 120m/min |
| 200 m/min | 180 m/min |
| 2mm | 2mm |
Saídas
| Tipo de saída | PNP |
| Função de saída | LO/DO selecionável |
| Frequência de comutação | 1.500Hz |
Dados elétricos
| Tensão de alimentação | 12 – 24Vdc |
| Corrente de alimentação sem carga | ≤ 45mA |
| Corrente de carga | 100mA |
| Queda de tensão na saída | ≤ 2 V @ IL =100 mA |
| Ripple máximo | ≤ 10% |
| Atraso até disponibilidade | 300ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | Ultrassônico |

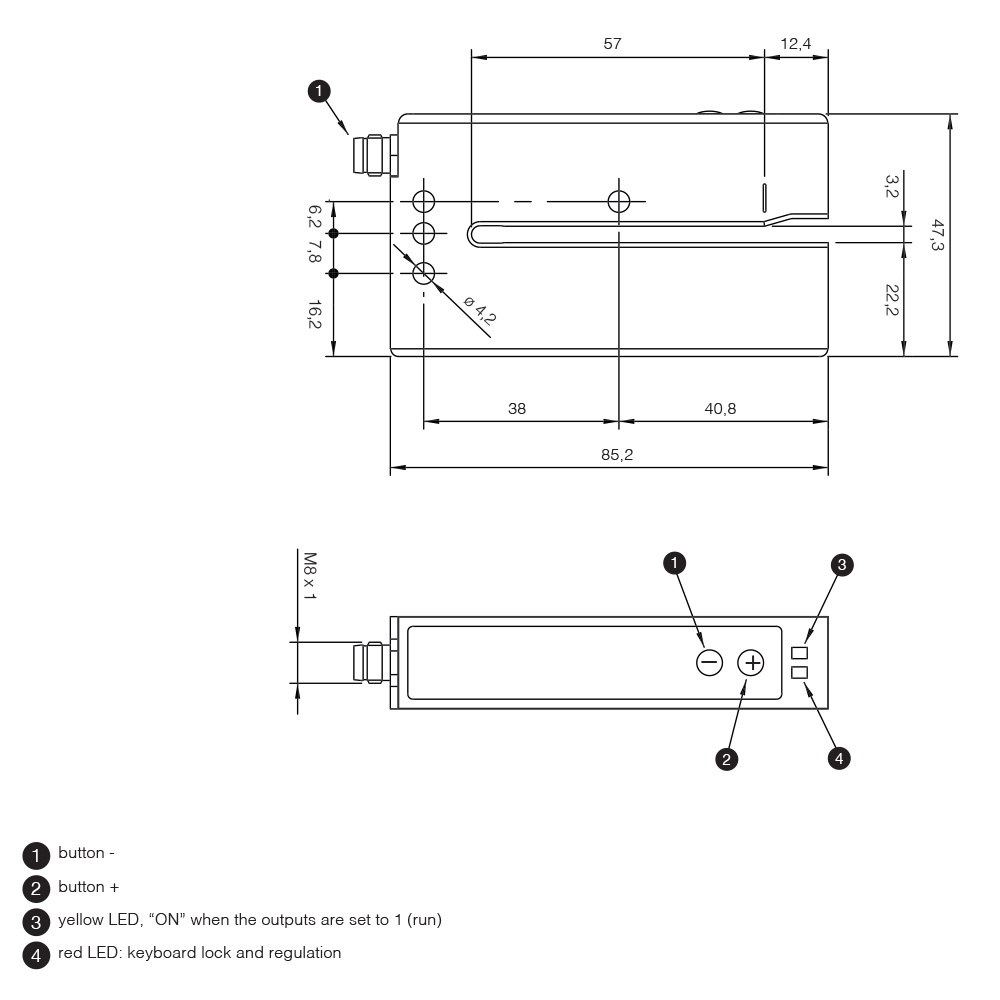

Dados mecânicos
| Dimensões | Largura fenda detecção 3mm – Profundidade fenda detecção 69mm |
| Material do corpo | Alumínio pintado |
| Peso | 160g |
| Conexões | plugue M8ue 4 pino |
| Temperatura de operação | + 5°C…+ 55°C |
| Temperatura de armazenamento | – 20°C…+ 70°C |
| Largura fenda detecção | 3mm |
| Profundidade fenda detecção | 69mm |
Testes e certificações
| Certificações | CE UL |
| Compatibilidade EMC | EN 60529 |
| Grau de proteção | IP65 |
Dados gerais
| Dimensões | Largura fenda detecção 3mm – Profundidade fenda detecção 69mm |
| Temperatura de operação | + 5°C…+ 55°C |
| Proteção mecânica | IP65 |
Perguntas frequentes
Ótico ou ultrassônico — qual escolher?
Rótulos opacos em liner translúcido: ótico (FC6I/FC7I), mais rápido e econômico. Rótulos transparentes (o padrão em cosméticos e bebidas premium): ultrassônico (FC8U), que detecta pela massa do material, não pela luz.
Como o sensor se ajusta ao meu rótulo?
Os modelos têm calibração para aprender o par rótulo+liner real (o descritor informa o método deste código). Em caso de rótulos difíceis, envie amostras que validamos a leitura — procedimento padrão da nossa equipe.
Serve na minha rotuladora de outra marca?
Os garfos de rótulo seguem dimensões e sinais padronizados de mercado na maioria das máquinas. Envie o código do sensor atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
