O VBR1/D0-3A é o sensor de vibração da linha de specialities da Datasensing: monitora continuamente a vibração de máquinas rotativas e estruturas, entregando o nível vibratório como sinal elétrico — a base da maporcaenção preditiva, que detecta desbalanceamento, desalinhamento e desgaste de rolamentos antes da falha. As faixas de medição, saídas e conexão exatas deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Monitoramento de motores, bombas, ventiladores, exaustores e redutores: o nível de vibração crescente denuncia rolamento em fim de vida, desbalanceamento ou desalinhamento semanas antes da quebra — transformando parada corretiva de emergência em intervenção programada.
Especificações técnicas
Propriedades de detecção
| Operative alcance |
± 2g; ± 4g; ± 8g; ± 16g (selecionável) |
| Resolução |
15,62mg @ ± 2g 31,25mg @ ± 4g 62,50mg @ ± 8g 125mg @ ±16g |
| Detecção Axes |
3 (X, Y, Z) |
Aplicação
Saídas
| Tipo de saída |
Digital + Analógica (I/V selecionável) |
| Função de saída |
Vibração amplitude |
| Digital Saída |
RS485 57600 baud rate – 1 bit stop – no parity |
| Tensão Analógica Saída |
0…5V / 0…10V (selecionável) |
| Saída analógica de corrente |
4…20mA / 0…20mA / 0…24mA (selecionável) |
Dados elétricos
| Tensão de alimentação |
19,2 … 28,8 Vdc |
| Consumo |
< 1 W |
| Indicadores LED |
Verde: Run mode Amarelo: writing/programming memory Blue: transit of RS485 packet data Vermelho: Interrupt ativo |
| Proteção contra inversão de polaridade |
Sim |
| Proteção contra sobretensão impulsiva |
Sim |
| Frequência Range |
0 … 400Hz |
| Digital Resolução |
16 bit @RS485 (complementary to 2) |
| Analógica Resolução |
12 bit |
| Load Resistor (Tensão) |
1kΩ … 1MΩ |
| Load Resistor (Corrente) |
100 … 500Ω |
Dados mecânicos

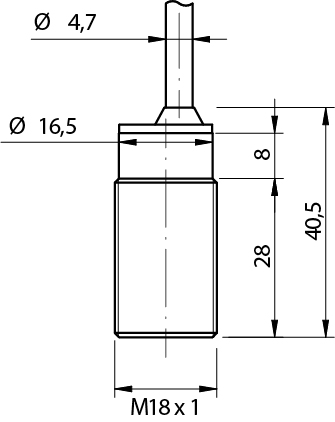

| Dimensões |
M18 |
| Material do corpo |
Aço inox AISI316L (body) Grilamid (saída por cabo) |

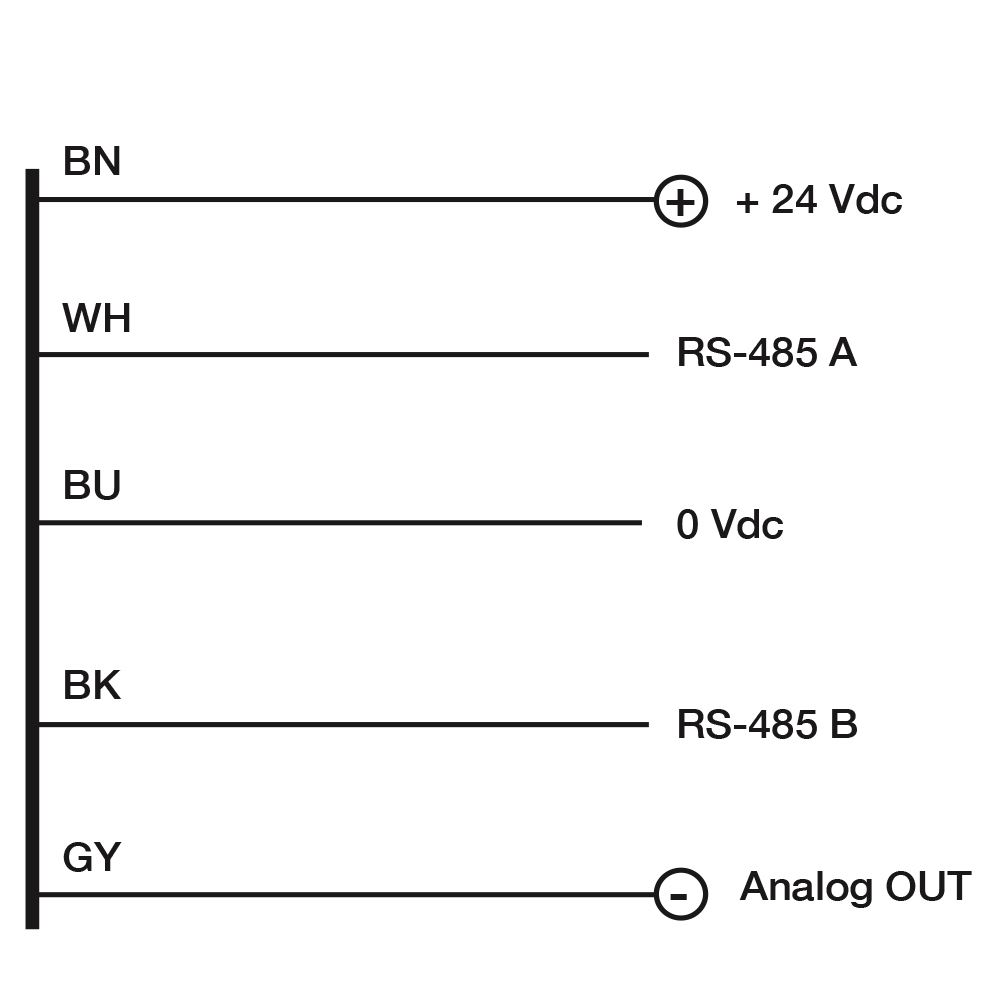

| Conexões |
2 m – 5 polos cable |
| Material da face ativa |
Aço inox AISI316L |
| Temperatura de operação |
-25 °C …+70°C |
| Temperatura de armazenamento |
-30°C … + 90°C (sem ice) |
| Umidade |
< 80% (sem condensação) |
Testes e certificações
| Certificações |
CE |
| Grau de proteção |
IP67 |
Testes e certificações (2)
| Acessórios fornecidos |
2 x porcas |
Dados gerais
| Dimensões |
M18 |
| Temperatura de operação |
-25 °C …+70°C |
| Umidade |
< 80% (sem condensação) |
| Proteção mecânica |
IP67 |
Perguntas frequentes
O que a vibração revela sobre a máquina?
É o sinal vital mais rico de um equipamento rotativo: desbalanceamento, desalinhamento, folgas e desgaste de rolamentos elevam o nível vibratório com assinaturas características — monitorar a tendência antecipa a falha.
Como integro ao meu CLP ou sistema?
Pela saída do sensor (o descritor informa a deste código): defina limiares de alerta e alarme no CLP ou historize a tendência no supervisório para a análise preditiva.
Onde instalar o sensor na máquina?
O mais próximo possível dos mancais, em contato rígido com a carcaça — é ali que a condição dos rolamentos aparece primeiro. Nossa equipe orienta o ponto de medição pela sua máquina.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
