O BS4/00-0C pertence à série BS-BV da Datasensing: sensores fotoelétricos cúbicos compactos para detecção confiável em formato reduzido, com montagem por parafusos em superfície plana. A função ótica, o alcance, a lógica de saída e a conexão exatos deste modelo estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em máquinas de embalagem, montagem e manuseio, onde o corpo cúbico compacto se fixa em perfis e suportes planos com dois parafusos — sem porcas nem furo passante.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 200mm |
| Repeat Accuracy | ≤ 5% |
| Ajuste de sensibilidade | Trimmer |
Aplicação
| Function Principle | Diffuse reflection (short distance, ≤200mm) |
| Optic position | Axial |
Saídas

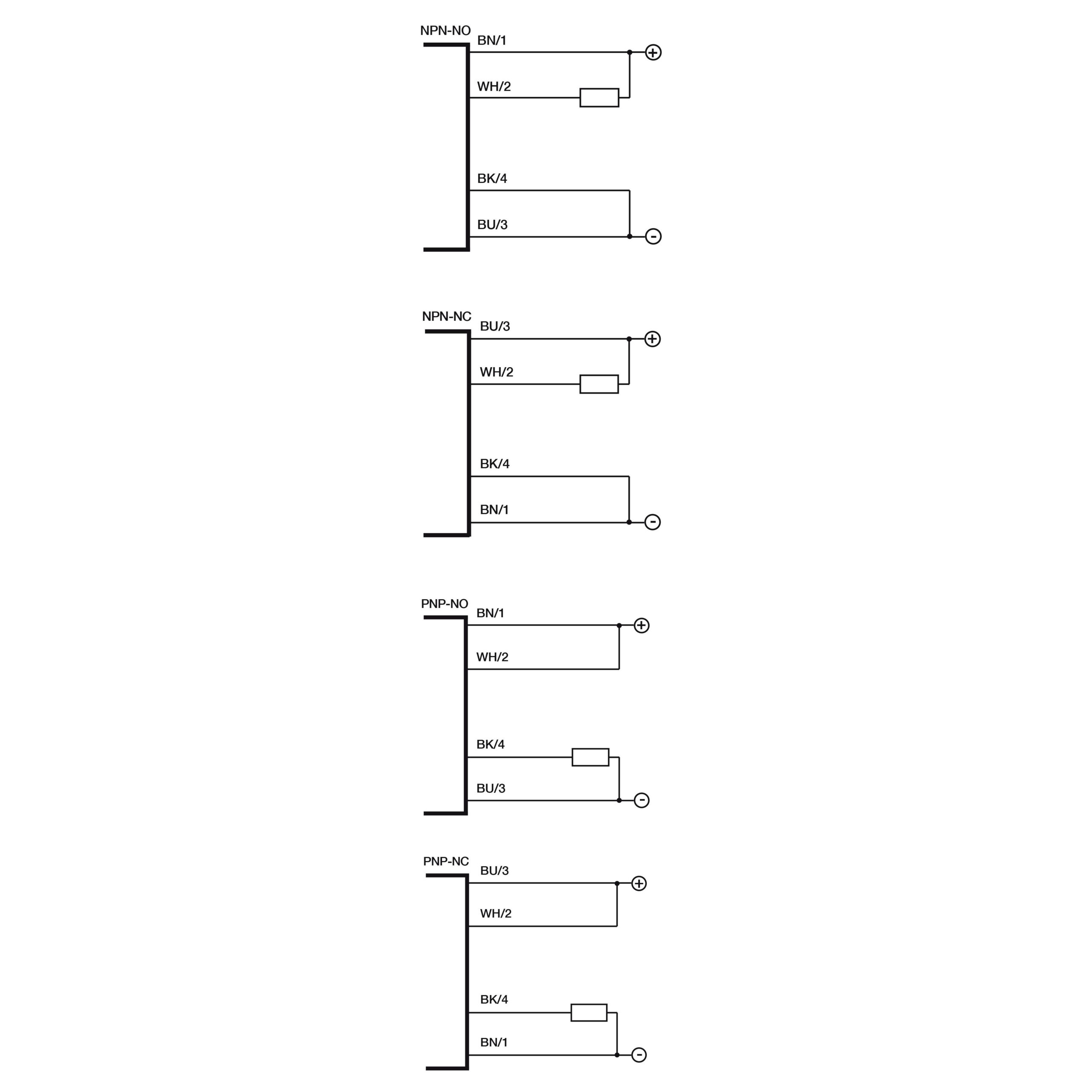

| Tipo de saída | Decout NPN/PNP Selectable NO/NC Selectable |
| Função de saída | NO/NC Selectable |
| Frequência de comutação | 80Hz |
| Tempo de resposta | 6,25ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 25mA |
| Load current | ≤100mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤1,2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Red (output status) |
| Time delay before availability | 200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Infrared (880nm) |
| Interference to external light | 3000lux Incandescent Lamp, 10000lux |
Dados mecânicos

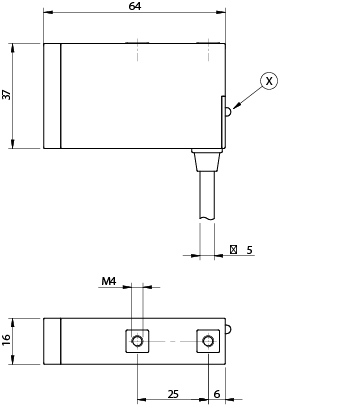

| Dimensões | 16x37x64 |
| Material do corpo | ABS |
| Peso | 185g |
| Connections | 2m PVC cable 90° |
| Active Head Material | PMMA |
| Temperatura de operação | – 25°C…+ 70°C ( without freeze) |
| Diameter/Dimension | Cubic |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-31 |
| Degree of protection | IP65 |
Testes e certificações (2)
| Supplied Accessories | ST01 mounting brakets and screws |
Dados gerais
| Dimensões | 16x37x64 |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP65 |
Perguntas frequentes
Qual função ótica este modelo tem?
O descritor no topo da página informa a função (difuso, retrorreflexivo ou barreira emissor/receptor) e o alcance deste código, com os detalhes na tabela de especificações.
Como identificar emissor e receptor nas versões de barreira?
Nas versões de barreira, o descritor indica o papel (emissor ou receptor) — os dois são vendidos separadamente para montar o par. Em dúvida, nossa equipe confirma o par correto.
Este sensor substitui equivalentes de outras marcas?
Os formatos cúbicos compactos seguem padrões de mercado na maioria dos casos. Envie o código do sensor atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
