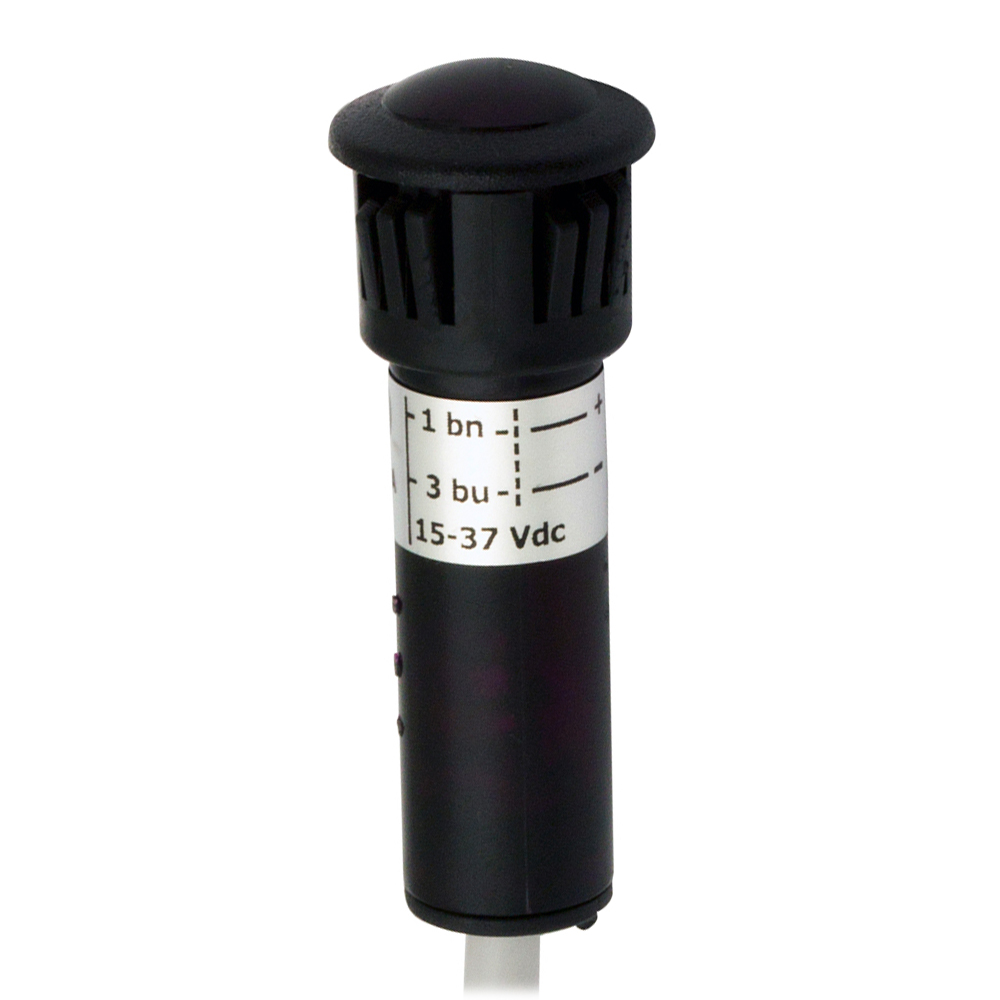

O DGE/11-3A pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 2m |
| Deriva térmica de Sr | ≤10%Sr |
| Ajuste de sensibilidade | Não |
Aplicação
| Princípio de funcionamento | Emissor |
| Observações | (EG=4) |
| Emissor/Receptor | Emissor |
| Posição da ótica | Axial |
Dados elétricos

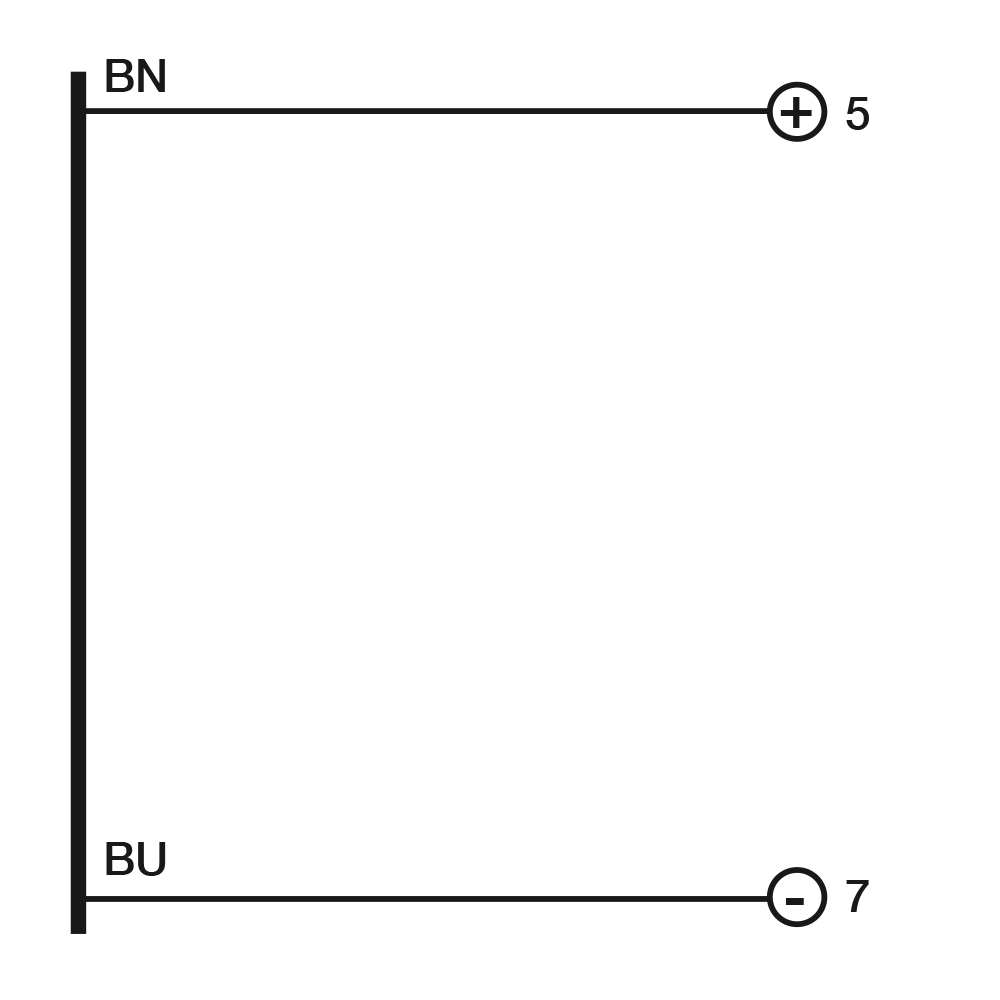

| Tensão de alimentação | 15…37VDC |
| Corrente de alimentação sem carga | ≤ 10mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (Alimentação) |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | LED infravermelho (880nm) |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

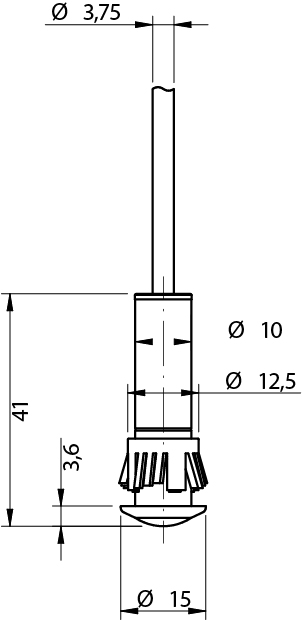

| Dimensões | M10x1/L=41mm |
| Material do corpo | PC carcaça / POM fixação ring / ABS saída por cabo |
| Peso | 210g |
| Conexões | 5m PVC cable |
| Material da face ativa | PC |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | Ø 10mm |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-3 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Dados gerais
| Dimensões | M10x1/L=41mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa difuso, retrorreflexivoivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
