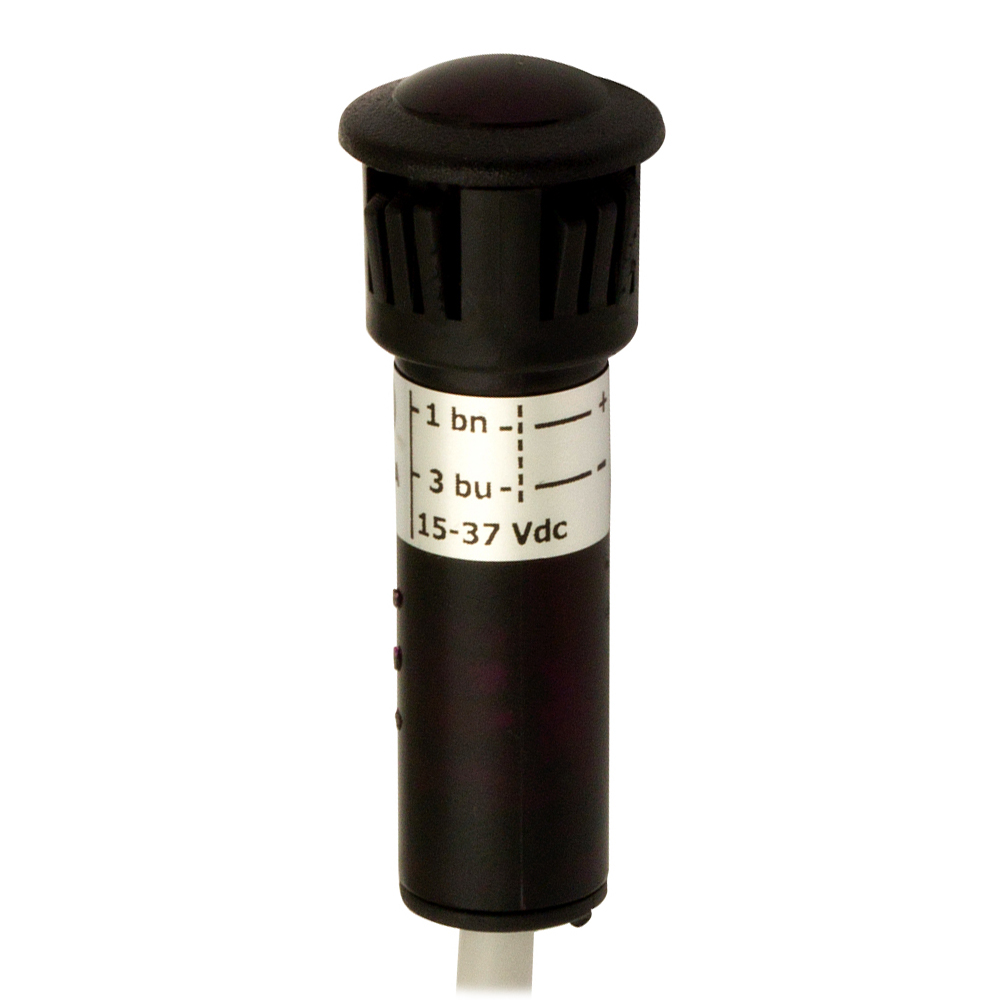

O DGR/LP-3DEA pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 2m |
| Thermal drift of Sr | ≤10%Sr |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Receiver |
| Notes | (EG=4) |
| Emitter/Receiver | Receiver |
| Optic position | Axial |
Saídas
| Tipo de saída | PNP Lon |
| Função de saída | Lon |
| Frequência de comutação | 40Hz |
| Tempo de resposta | 1,25ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 10mA |
| Load current | ≤30mA |
| Leakage current | ≤10µA |
| Output voltage drop | ≤2V@Iload=30mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (Output status) |
| Time delay before availability | ≤ 100ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Interference to external light | 20.000lux |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos
| Material do corpo | PC housing / POM fixing ring / ABS cable exit |
| Connections | 7m PVC cable |
| Active Head Material | PC |
| Contacts material | PC housing / POM fixing ring / ABS cable exit |
| Diameter/Dimension | Ø 10mm |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-3 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Dados gerais
| Dimensões | M10x1/L=41mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa difuso, retrorreflexivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
