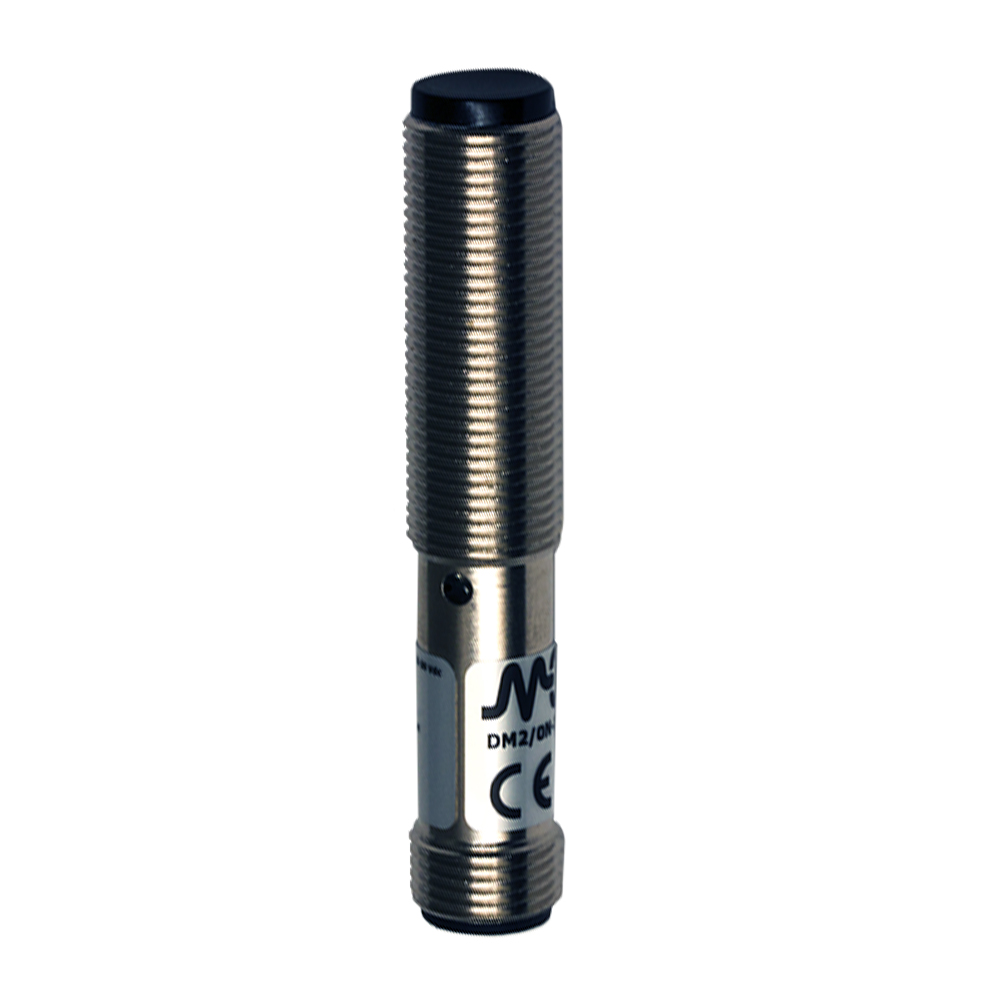

O DMR/0P-1H pertence à série DM da Datasensing: sensores fotoelétricos tubulares M12 com programação por teach-in local e remoto — o ponto de comutação se ajusta com um toque, com a peça na posição real. Saídas selecionáveis light-on / dark-on, indicador LED multifunção, grau de proteção IP67, proteção completa contra danos elétricos e certificações CE e cULus, nas funções difuso, polarizado e barreira.
Aplicações típicas
Detecção compacta com setup rápido: máquinas de embalagem, manuseio e montagem onde o M12 economiza espaço frente ao M18 e o teach-in elimina o ajuste por tentativa — aproxima a peça, toca o botão (ou o fio remoto, para calibração pelo painel) e o ponto está definido.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4m |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Princípio de funcionamento | receptor |
| emissor/receptor | receptor |
| Posição da ótica | Axial |
Saídas
| Tipo de saída | PNP L/D Selectable |
| Função de saída | L/D Selectable |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Corrente de carga | ≤100mA |
| Leakage current | ≤10μA |
| saída voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (status saída) |
| Atraso até disponibilidade | ≤150ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED infravermelho (880nm) |
| Interference to external light | 3.000lux (incandescent lamp), 10.000lux (sunlight) |
| Impulsive Overvoltage Protection | Yes |
Dados mecânicos

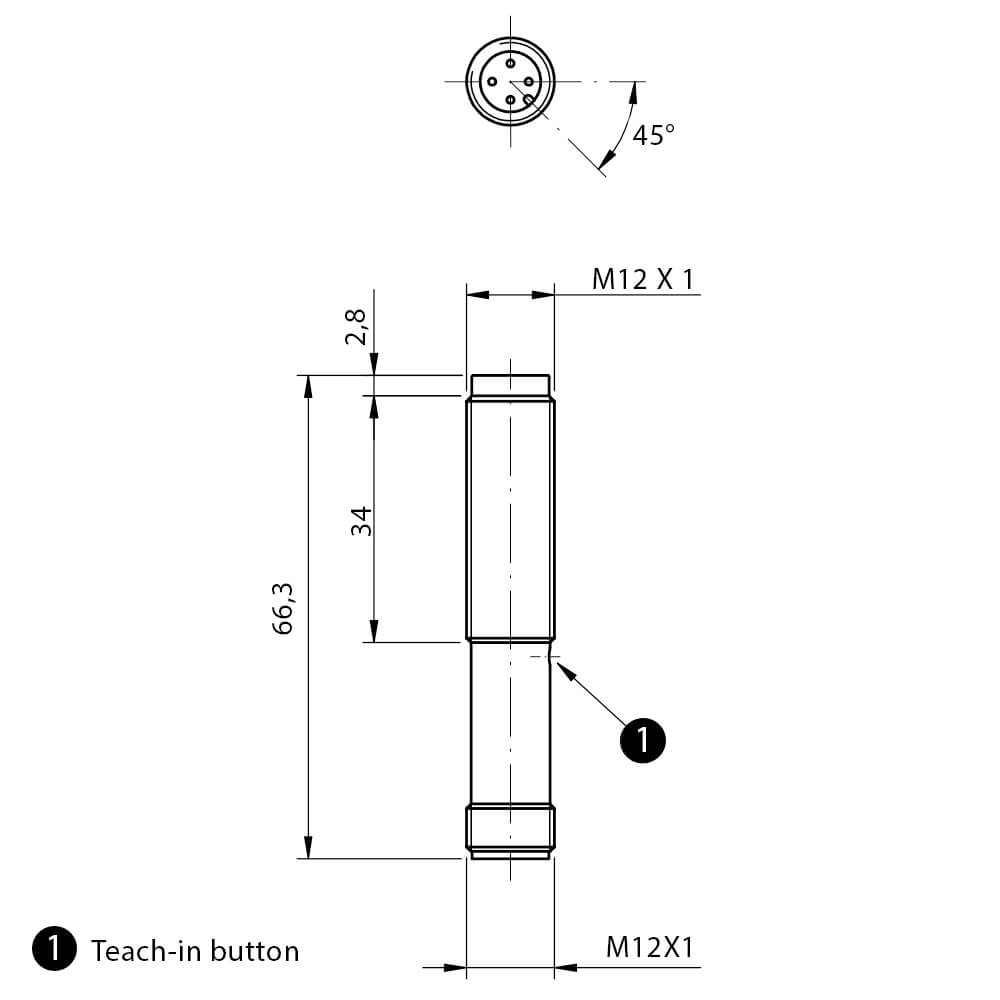

| Dimensões | M12x1/L=65,5mm |
| Material do corpo | latão niquelado |
| Peso | 28g |
| conexãos | M12 conector |
| Active Head Material | PMMA |
| Temperatura de operação | – 25°C…+ 70° C |
| Diameter/Dimension | M12 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M12 x 1 |
Dados gerais
| Dimensões | M12x1/L=65,5mm |
| Temperatura de operação | – 25°C…+ 70°C (Sem freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que é o teach-in e qual a vantagem sobre o trimmer?
Em vez de girar um parafuso de ajuste, o sensor aprende o ponto de comutação com a peça na posição: um toque no botão (ou pulso no fio de teach remoto) e está calibrado — mais rápido, repetível e acessível com o sensor já instalado. O teach remoto permite recalibrar do painel, sem acesso físico.
O que significa light-on / dark-on selecionável?
É a lógica da saída: comutar quando a luz chega (light-on) ou quando é interrompida (dark-on). Na série DM você escolhe na configuração, sem trocar o sensor — o mesmo modelo atende as duas lógicas de máquina.
Difuso, polarizado ou barreira?
O descritor no topo da página informa a função ótica deste modelo, e o alcance está na tabela acima. Em caso de dúvida sobre a função ideal para seu alvo, nossa equipe ajuda na escolha.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
