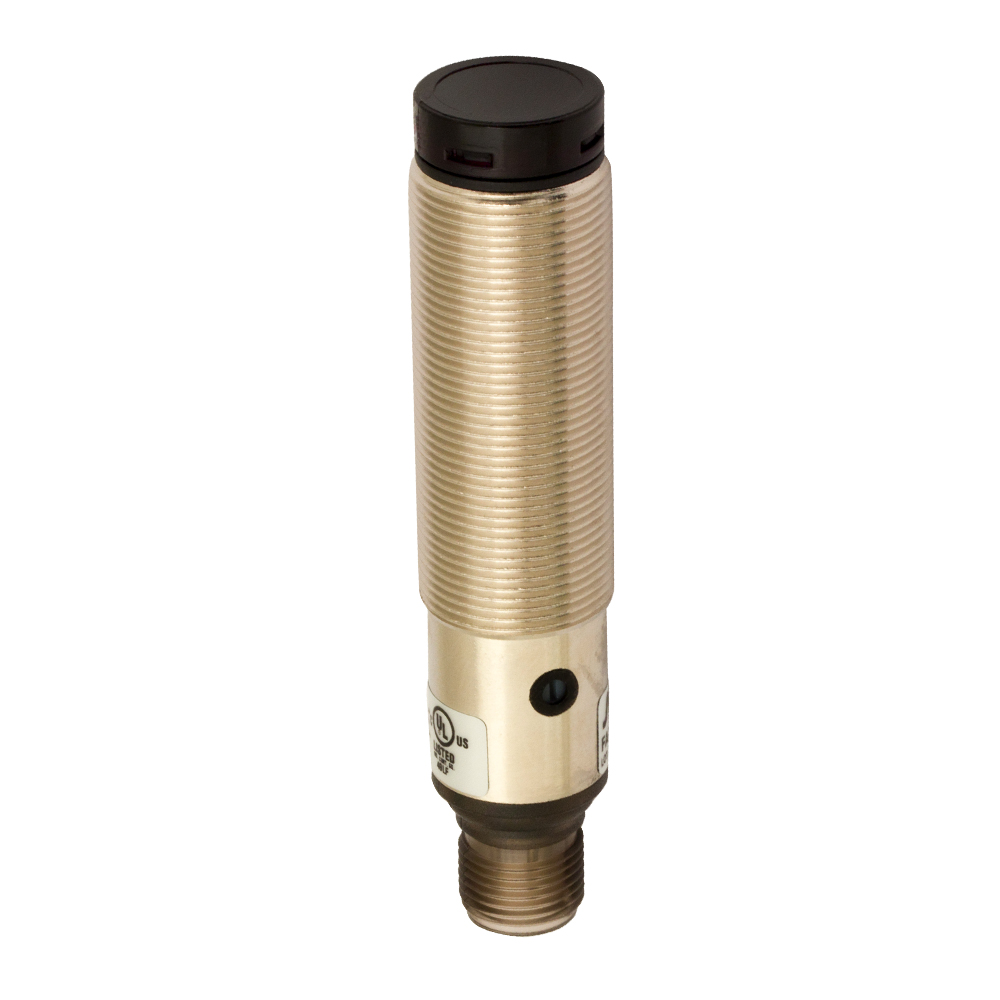

O FAI2/BP-1E5I pertence à série FA da Datasensing: a gama completa de sensores fotoelétricos tubulares M18 com alimentação de 10 a 30 Vcc, aqui na versão de ótica axial (frontal) com superfície plana. Corpo plástico ou metálico, grau de proteção IP67, ajuste de sensibilidade em todos os modelos e proteção total contra danos elétricos. A série cobre todas as funções óticas — difuso, retrorreflexivo (inclusive para objetos transparentes, com emissão vermelha visível), barreira emissor/receptor — com certificações CE e cULus.
Aplicações típicas
Detecção de presença, contagem e posicionamento de objetos de qualquer material — o fotoelétrico detecta o que o indutivo não vê: caixas, garrafas, filmes, madeira, plástico. O formato M18 roscado instala como um sensor indutivo, em esteiras, embaladoras, envasadoras, paletizadoras e máquinas de manuseio. Os retrorreflexivos com emissão vermelha resolvem garrafas PET e vidros em linhas de bebidas.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 100mm |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | No |
Aplicação
| Function Principle | Diffuse reflection (short distance, ≤200mm) |
| Notes | white target Kodak 90% 100 x 100mm |
| Optic position | Axial |
Saídas
| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (Lon) or output status Lo/Do |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Short circuit (autoreset), Overvoltage |
| Proteção contra inversão de polaridade | Polarity inversal, Inpulsive voltage |
| Emission | LED Infrared (880nm) |
| Interference to external light | 3000lux (incandescent lamp), 10000lux (sunlight) |
Dados mecânicos
| Dimensões | M18 x 1 /L =81,6mm |
| Material do corpo | Nickel plated brass / PC plug |
| Peso | 100g |
| Connections | M12 plug |
| Active Head Material | PC |
| Torque de aperto | 25Nm |
| Temperatura de operação | – 25°C…+ 70° C (Without freeze) -25°C…+110°C Optical head |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1 |
Dados gerais
| Dimensões | M18 x 1 /L =81,6mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Difuso, retrorreflexivo ou barreira — qual escolher?
O difuso detecta a luz refletida pelo próprio objeto: instalação mais simples (só o sensor), alcance menor. O retrorreflexivo usa um refletor do outro lado: alcance maior e detecção mais estável, inclusive de transparentes nas versões dedicadas. A barreira (emissor + receptor separados) dá o máximo alcance e a máxima confiabilidade. O descritor no topo da página informa a função ótica exata deste modelo, e o alcance está na tabela acima.
Para que serve o ajuste de sensibilidade?
O trimmer permite calibrar o ponto de comutação na instalação: reduzir a sensibilidade para ignorar fundos e reflexos, ou aumentá-la para objetos pequenos ou escuros — fundamental em ambientes com variação de cor e brilho dos alvos.
Ele detecta objetos transparentes?
As versões retrorreflexivas da série FA foram projetadas também para transparentes, com emissão vermelha visível que facilita o alinhamento. Para garrafas PET, vidros e filmes, indique o material do alvo que ajudamos a escolher a versão certa.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
