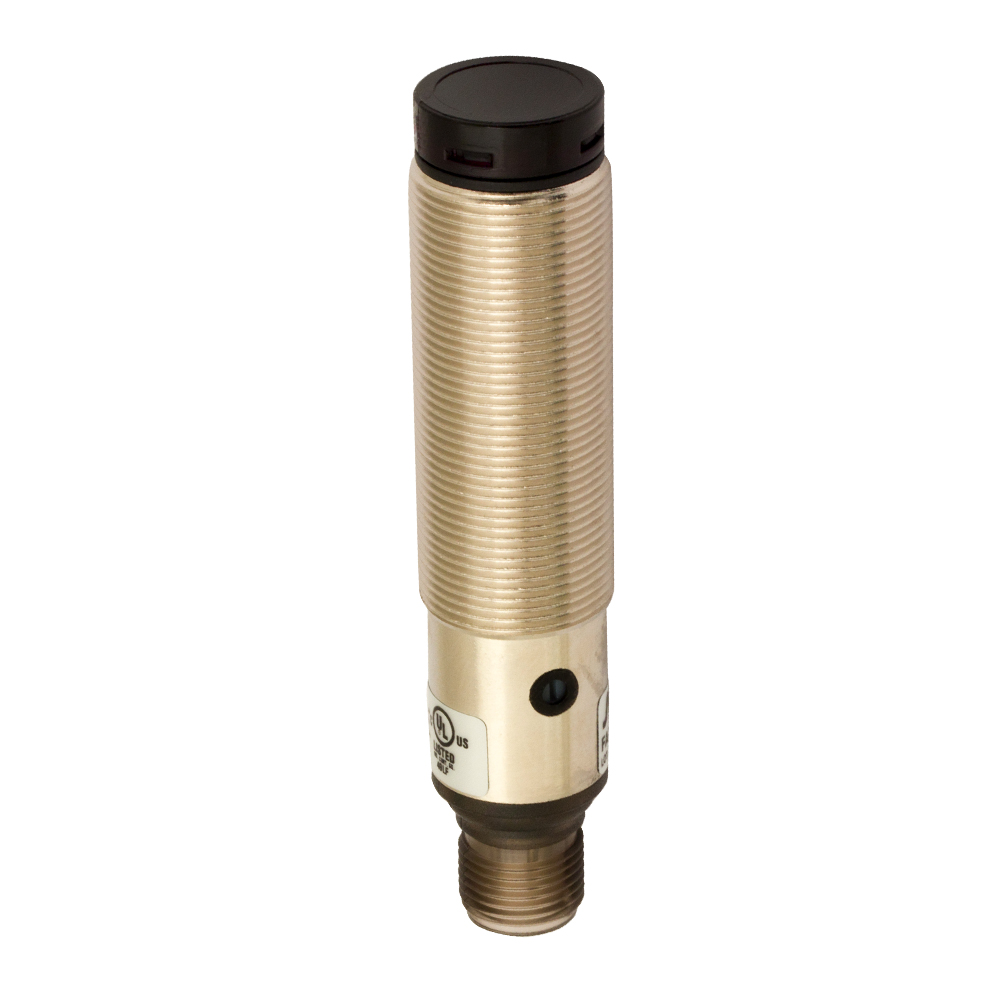

O FAI2/LP-1E5I pertence à série FA da Datasensing: a gama completa de sensores fotoelétricos tubulares M18 com alimentação de 10 a 30 Vcc, aqui na versão de ótica axial (frontalal) com superfície plana. Corpo plástico ou metálico, grau de proteção IP67, ajuste de sensibilidade em todos os modelos e proteção total contra danos elétricos. A série cobre todas as funções óticas — difuso, retrorreflexivoivo (inclusive para objetos transparentes, com emissão vermelha visível), barreira emissor/receptor — com certificações CE e cULus.
Aplicações típicas
Detecção de presença, contagem e posicionamento de objetos de qualquer material — o fotoelétrico detecta o que o indutivo não vê: caixas, garrafas, filmes, madeira, plástico. O formato M18 roscado instala como um sensor indutivo, em esteiras, embaladoras, envasadoras, paletizadoras e máquinas de manuseio. Os retrorreflexivoivos com emissão vermelha resolvem garrafas PET e vidros em linhas de bebidas.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 100mm |
| Deriva térmica de Sr | ≤10% Sr |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Não |
Aplicação
| Princípio de funcionamento | Reflexão difusa (curto distância, ≤200mm) |
| Observações | Alvo branco Kodak 90% 100 x 100mm |
| Posição da ótica | Axial |
Saídas

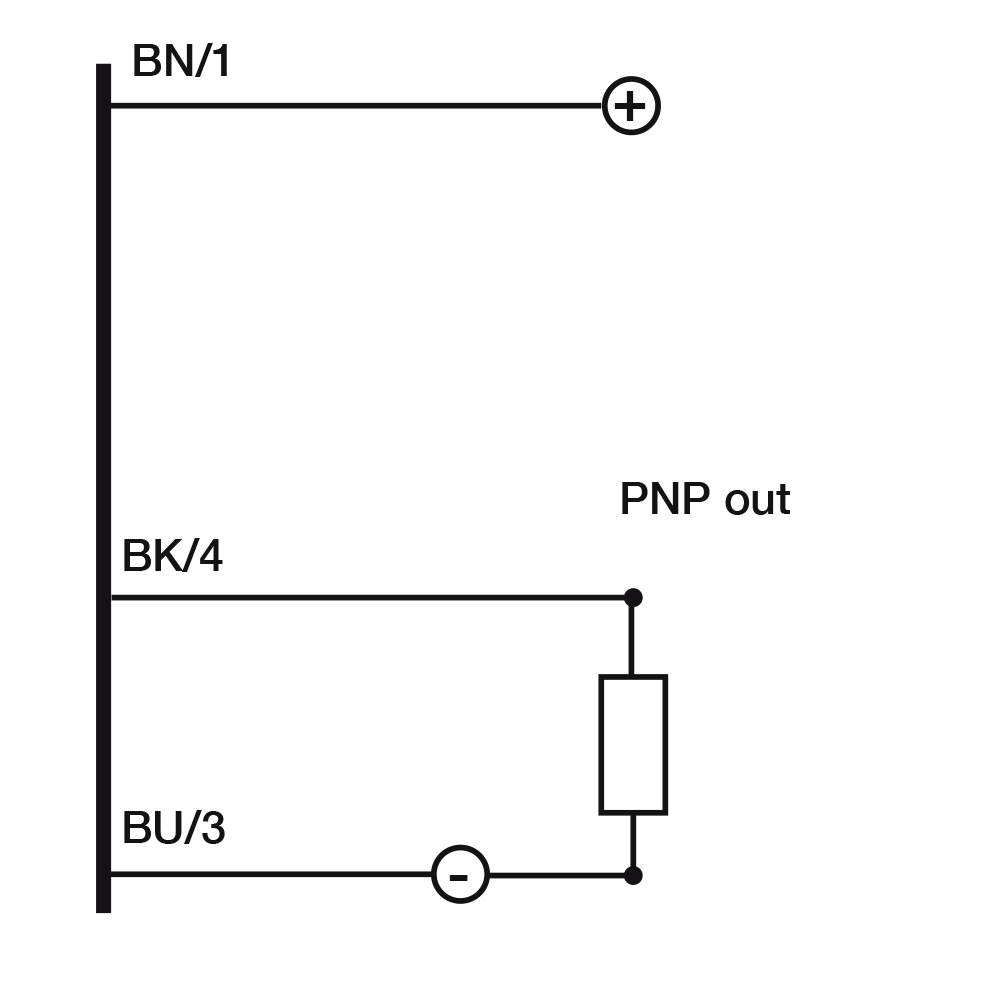

| Tipo de saída | PNP Lon |
| Função de saída | Lon |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 30mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10μA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (Lon) ou status da saída Lo/Do |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Curto-circuito (auto-reset), sobretensão |
| Proteção contra inversão de polaridade | Inversão de polaridade, tensão impulsiva |
| Emissão | LED infravermelho (880nm) |
| Imunidade à luz externa | 3000lux (lâmpada incandescente), 10000lux (luz solar) |
Dados mecânicos
| Dimensões | M18 x 1 /L =81,6mm |
| Material do corpo | Latão niquelado / plugue em PC |
| Peso | 100g |
| Conexões | plugue M12ue |
| Material da face ativa | PC |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) -25°C…+110°C Ótico head |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1 |
Dados gerais
| Dimensões | M18 x 1 /L =81,6mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Difuso, retrorreflexivoivo ou barreira — qual escolher?
O difuso detecta a luz refletida pelo próprio objeto: instalação mais simples (só o sensor), alcance menor. O retrorreflexivoivo usa um refletor do outro lado: alcance maior e detecção mais estável, inclusive de transparentes nas versões dedicadas. A barreira (emissor + receptor separados) dá o máximo alcance e a máxima confiabilidade. O descritor no topo da página informa a função ótica exata deste modelo, e o alcance está na tabela acima.
Para que serve o ajuste de sensibilidade?
O trimmer permite calibrar o ponto de comutação na instalação: reduzir a sensibilidade para ignorar fundos e reflexivoos, ou aumentá-la para objetos pequenos ou escuros — fundamental em ambientees com variação de cor e brilho dos alvos.
Ele detecta objetos transparentes?
As versões retrorreflexivoivas da série FA foram projetadas também para transparentes, com emissão vermelha visível que facilita o alinhamento. Para garrafas PET, vidros e filmes, indique o material do alvo que ajudamos a escolher a versão certa.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
