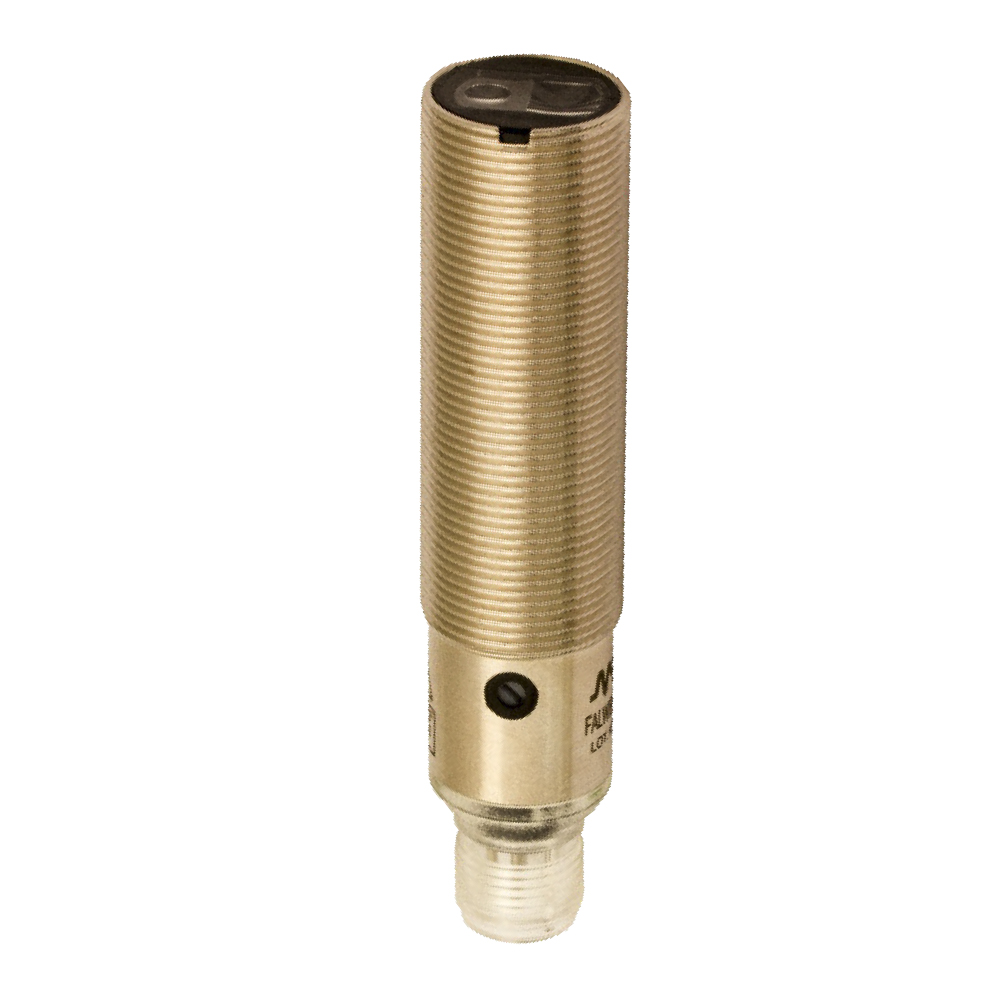

O FALW/BN-1E pertence à linha FA LASER da Datasensing: sensores fotoelétricos tubulares M18 com emissão a laser vermelho visível Classe 1 (seguro, sem exigência de proteção ocular) e alimentação de 10 a 30 Vcc. O feixe concentrado permite detectar objetos muito pequenos com precisão milimétrica onde o LED convencional não resolve: difuso até 300 mm (axial) ou 200 mm (radial) com ajuste, retrorreflexivoivo de longo alcance, barreira de até 50 m e versões com supressão de fundo. Corpo plástico ou em latão niquelado, IP67, trimmer de sensibilidade e proteção elétrica total.
Aplicações típicas
Detecção de alta precisão: fios, agulhas, componentes eletrônicos e peças miúdas; posicionamento exato de bordas; contagem de objetos pequenos em alta velocidade; e barreiras de longuíssimo alcance com o ponto de luz visível facilitando o alinhamento. O formato M18 roscado mantém a instalação padronizada do chão de fábrica.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 150mm |
| Deriva térmica de Sr | ≤10% Sr |
| Repetibilidade | 10% |
| Ajuste de sensibilidade | Trimmer |
| Minimum distância de detecção (blind zone) | 30mm |
Aplicação
| Princípio de funcionamento | Blackground suppression |
| Observações | Alvo branco Kodak 90% 100 x 100mm |
| Posição da ótica | Axial |
Saídas

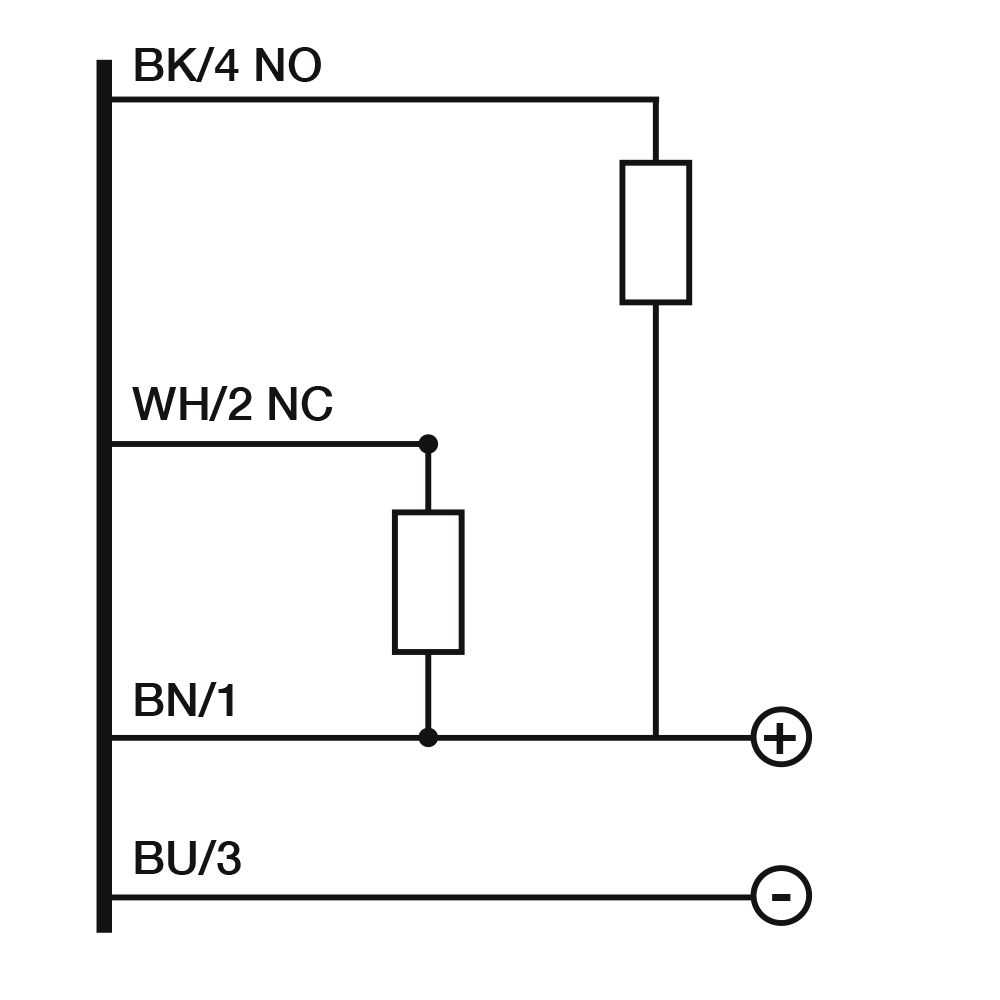

| Tipo de saída | NPN NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 1,5kHz |
| Tempo de resposta | 333µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 30mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10μA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (Lon) ou status da saída Lo/Do |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Curto-circuito (auto-reset), sobretensão |
| Proteção contra inversão de polaridade | Inversão de polaridade, tensão impulsiva |
| Emissão | LASER Vermelho (650nm) class1 |
| Imunidade à luz externa | 3000lux (lâmpada incandescente), 10000lux (luz solar) |
Dados mecânicos

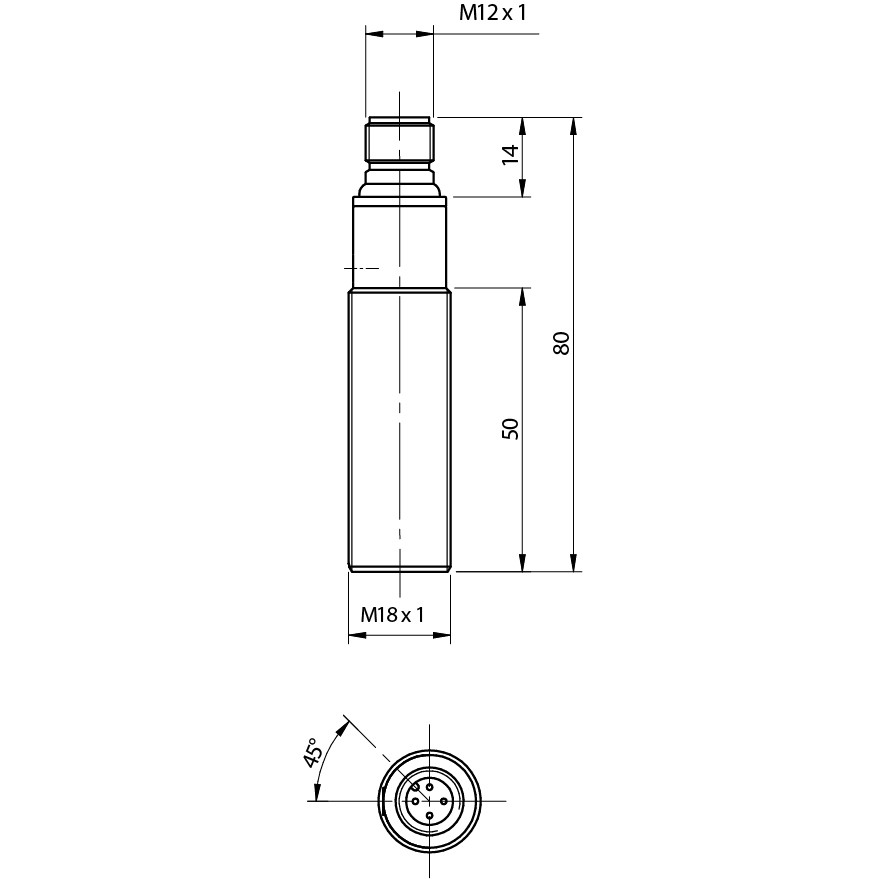

| Dimensões | M18 x 1/L=80m |
| Material do corpo | Latão niquelado / plugue em PA12 |
| Peso | 60g |
| Conexões | plugue M12ue |
| Material da face ativa | PMMA / ABS |
| Torque de aperto | 25Nm |
| Temperatura de operação | -15°C…+ 55°C (sem congelamento) |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1, screwdriver |
Dados gerais
| Dimensões | M18 x 1/L=80m |
| Temperatura de operação | – 15°C…+ 55°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do laser sobre o LED?
O feixe do laser é fino e colimado: o ponto de luz é pequeno e definido mesmo a distância, permitindo detectar objetos milimétricos e posicionar bordas com precisão — além de alcances muito maiores nas versões retrorreflexivoivas e de barreira. O LED, com feixe mais aberto, segue sendo a escolha econômica para objetos comuns.
Laser Classe 1 exige cuidados de segurança?
Não — Classe 1 é a categoria segura em condições normais de uso, sem óculos de proteção ou sinalização especial. É o mesmo enquadramento de leitores de código de barras comuns.
O que é a versão com supressão de fundo?
Ela detecta apenas dentro de uma janela de distância definida, ignorando o que está atrás (fundos brilhantes, estruturas da máquina). Ideal quando o objeto passa próximo de superfícies refletivas que enganariam um difuso comum.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
