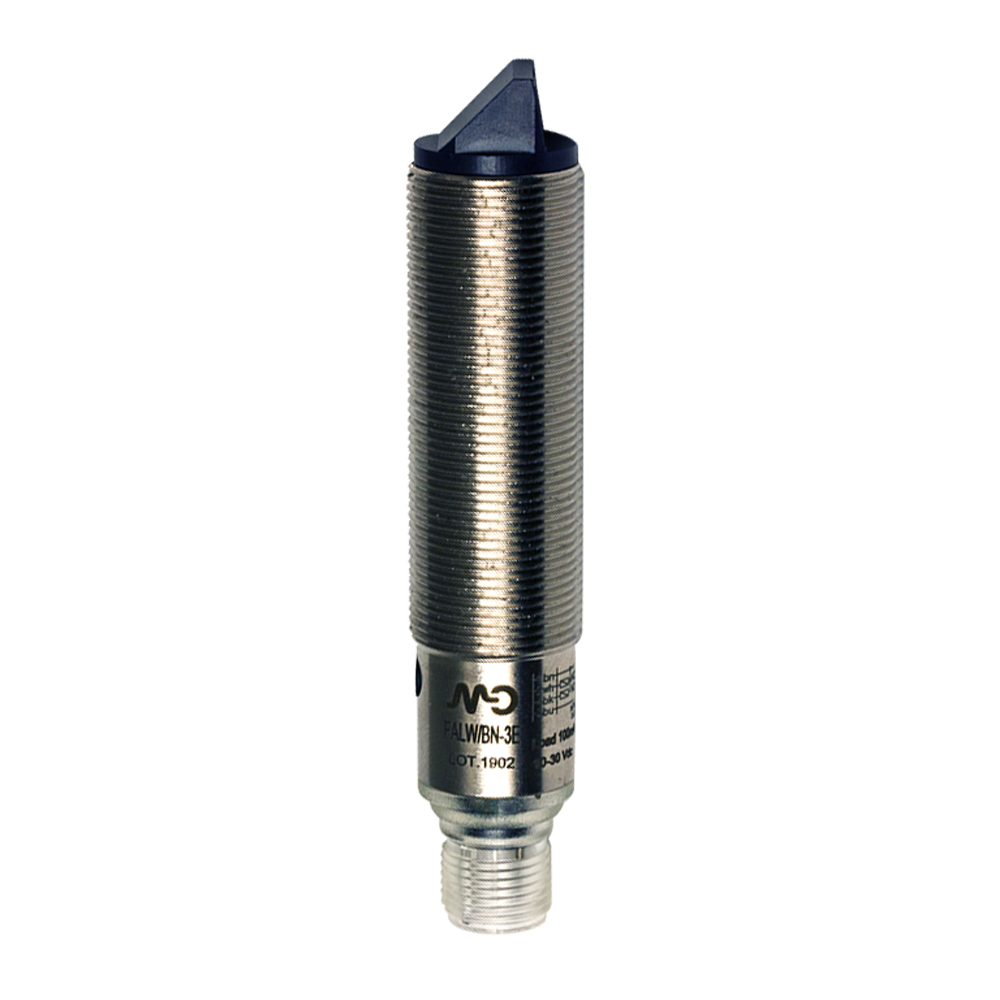

O FALW/BP-3E77 pertence à linha FA LASER da Datasensing: sensores fotoelétricos tubulares M18 com emissão a laser vermelho visível Classe 1 (seguro, sem exigência de proteção ocular) e alimentação de 10 a 30 Vcc. O feixe concentrado permite detectar objetos muito pequenos com precisão milimétrica onde o LED convencional não resolve: difuso até 300 mm (axial) ou 200 mm (radial) com ajuste, retrorreflexivo de longo alcance, barreira de até 50 m e versões com supressão de fundo. Corpo plástico ou em latão niquelado, IP67, trimmer de sensibilidade e proteção elétrica total.
Aplicações típicas
Detecção de alta precisão: fios, agulhas, componentes eletrônicos e peças miúdas; posicionamento exato de bordas; contagem de objetos pequenos em alta velocidade; e barreiras de longuíssimo alcance com o ponto de luz visível facilitando o alinhamento. O formato M18 roscado mantém a instalação padronizada do chão de fábrica.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 100mm |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 10% |
| Ajuste de sensibilidade | Trimmer |
| Minimum sensing distance (blind zone) | 30mm |
Aplicação
| Function Principle | Blackground suppression |
| Notes | white target Kodak 90% 100 x 100mm |
| Optic position | Radial 90° |
Saídas
| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 1,5kHz |
| Tempo de resposta | 333µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 30mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (Lon) or output status Lo/Do |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Short circuit (autoreset), Overvoltage |
| Proteção contra inversão de polaridade | Polarity inversal, Inpulsive voltage |
| Emission | LASER Red (650nm) class2 |
| Interference to external light | 3000lux (incandescent lamp), 10000lux (sunlight) |
Dados mecânicos
| Material do corpo | Nickel plated brass / PC plug |
| Connections | M12 plug |
| Active Head Material | Glass / ABS |
| Torque de aperto | 25Nm |
| Optical fibre material | Glass / ABS |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1, screwdriver |
Dados gerais
| Dimensões | M18 x 1/L=89,4mm |
| Temperatura de operação | – 15°C…+ 55°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do laser sobre o LED?
O feixe do laser é fino e colimado: o ponto de luz é pequeno e definido mesmo a distância, permitindo detectar objetos milimétricos e posicionar bordas com precisão — além de alcances muito maiores nas versões retrorreflexivas e de barreira. O LED, com feixe mais aberto, segue sendo a escolha econômica para objetos comuns.
Laser Classe 1 exige cuidados de segurança?
Não — Classe 1 é a categoria segura em condições normais de uso, sem óculos de proteção ou sinalização especial. É o mesmo enquadramento de leitores de código de barras comuns.
O que é a versão com supressão de fundo?
Ela detecta apenas dentro de uma janela de distância definida, ignorando o que está atrás (fundos brilhantes, estruturas da máquina). Ideal quando o objeto passa próximo de superfícies refletivas que enganariam um difuso comum.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
