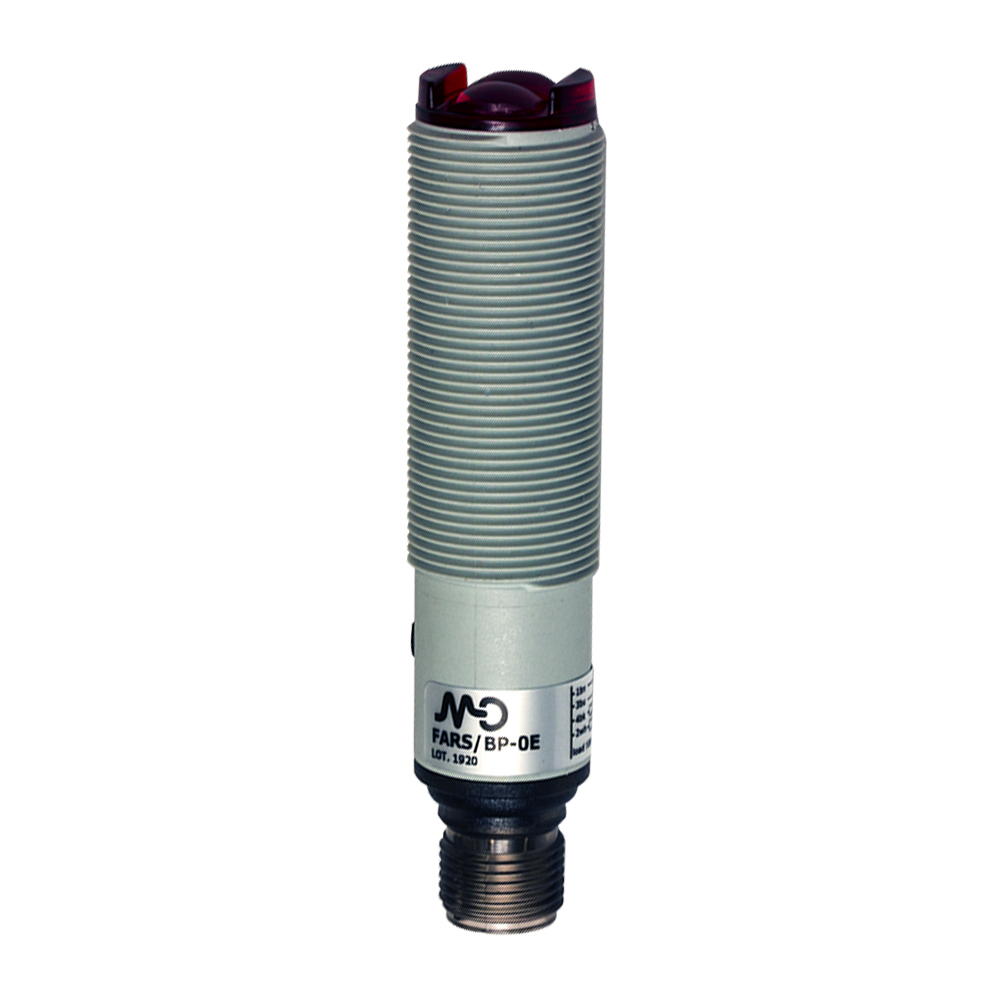

O FARS/BP-0EAN pertence à série FA da Datasensing: a gama completa de sensores fotoelétricos tubulares M18 com alimentação de 10 a 30 Vcc, aqui na versão de ótica radial (90°) com superfície plana — o feixe sai pela lateral do corpo, resolvendo instalações onde não há profundidade atrás do ponto de detecção. Corpo plástico ou metálico, grau de proteção IP67, ajuste de sensibilidade em todos os modelos, proteção total contra danos elétricos e certificações CE e cULus. A série cobre difuso, retrorreflexivo (inclusive para objetos transparentes, com emissão vermelha visível) e barreira emissor/receptor.
Aplicações típicas
Detecção onde o espaço axial não existe: montagem rente a chapas e perfis, esteiras estreitas, interiores de máquinas de embalagem e envase — o corpo entra paralelo à superfície e o feixe sai a 90°. Detecta objetos de qualquer material (caixas, garrafas, filmes, madeira, plástico) e instala com as mesmas porcas M18 de um sensor indutivo.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 130mm |
| Thermal drift of Sr | ≤10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | Trimmer |
| Minimum sensing distance (blind zone) | 30mm |
Aplicação
| Function Principle | Blackground suppression |
| Notes | white target Kodak 90% 100 x 100mm |
| Optic position | Axial |
Saídas
| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 1Khz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 25mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Yellow (Lon) or output status Lo/Do |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Short circuit (autoreset), Overvoltage |
| Proteção contra inversão de polaridade | Polarity inversal, Inpulsive voltage |
| Emission | LED Red (660nm) |
| Interference to external light | 5000lux (incandescent lamp), 10000lux (sunlight) |
Dados mecânicos
| Material do corpo | PBT / PC plug |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Torque de aperto | 1Nm |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus Ex: II 3G Ex nA IIC T6 Gc II 3D Ex tc IIIB T85°C Dc |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Testes e certificações (2)
| Supplied Accessories | nuts M18 x 1, screwdriver |
Dados gerais
| Dimensões | M18 x 1 /L =79,4mm |
| Temperatura de operação | – 25°C…+ 70°C (Without freeze) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Quando escolher a ótica radial em vez da axial?
Quando não há profundidade para o corpo do sensor atrás do ponto de detecção: com o feixe saindo a 90°, o sensor deita paralelo à superfície de montagem. A função ótica e o alcance são equivalentes aos da versão axial correspondente.
Difuso, retrorreflexivo ou barreira — qual escolher?
O difuso detecta a luz refletida pelo próprio objeto (instalação mais simples, alcance menor); o retrorreflexivo usa um refletor do outro lado (alcance maior e estável, com versões para transparentes); a barreira (emissor + receptor) dá o máximo alcance e confiabilidade. O descritor no topo informa a função deste modelo e o alcance está na tabela acima.
Ele detecta objetos transparentes?
As versões retrorreflexivas da série FA foram projetadas também para transparentes, com emissão vermelha visível que facilita o alinhamento. Para garrafas PET, vidros e filmes, indique o material do alvo que ajudamos a escolher a versão certa.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
