O FARW/BP-1A pertence à série FA da Datasensing: a gama completa de sensores fotoelétricos tubulares M18 com alimentação de 10 a 30 Vcc, aqui na versão de ótica radial (90°) com superfície plana — o feixe sai pela lateral do corpo, resolvendo instalações onde não há profundidade atrás do ponto de detecção. Corpo plástico ou metálico, grau de proteção IP67, ajuste de sensibilidade em todos os modelos, proteção total contra danos elétricos e certificações CE e cULus. A série cobre difuso, retrorreflexivoivo (inclusive para objetos transparentes, com emissão vermelha visível) e barreira emissor/receptor.
Aplicações típicas
Detecção onde o espaço axial não existe: montagem rente a chapas e perfis, esteiras estreitas, interiores de máquinas de embalagem e envase — o corpo entra paralelo à superfície e o feixe sai a 90°. Detecta objetos de qualquer material (caixas, garrafas, filmes, madeira, plástico) e instala com as mesmas porcas M18 de um sensor indutivo.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 350mm |
| Deriva térmica de Sr | ≤10% Sr |
| Repetibilidade | 5% |
| Ajuste de sensibilidade | Trimmer |
| Minimum distância de detecção (blind zone) | 35mm |
Aplicação
| Princípio de funcionamento | Blackground suppression |
| Observações | Alvo branco Kodak 90% 100 x 100mm |
| Posição da ótica | Axial |
Saídas
| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 1Khz |
| Tempo de resposta | 500µs |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| Corrente de alimentação sem carga | ≤ 25mA |
| Corrente de carga | ≤100mA |
| Corrente de fuga | ≤10μA |
| Queda de tensão na saída | ≤2V@Iload=100mA |
| Ripple máximo | ≤10% |
| Indicadores LED | Amarelo (Lon) ou status da saída Lo/Do |
| Atraso até disponibilidade | ≤200ms |
| Proteção contra curto-circuito | Curto-circuito (auto-reset), sobretensão |
| Proteção contra inversão de polaridade | Inversão de polaridade, tensão impulsiva |
| Emissão | LED Pin point Vermelho(660nm) |
| Imunidade à luz externa | 5000lux (lâmpada incandescente), 10000lux (luz solar) |
Dados mecânicos

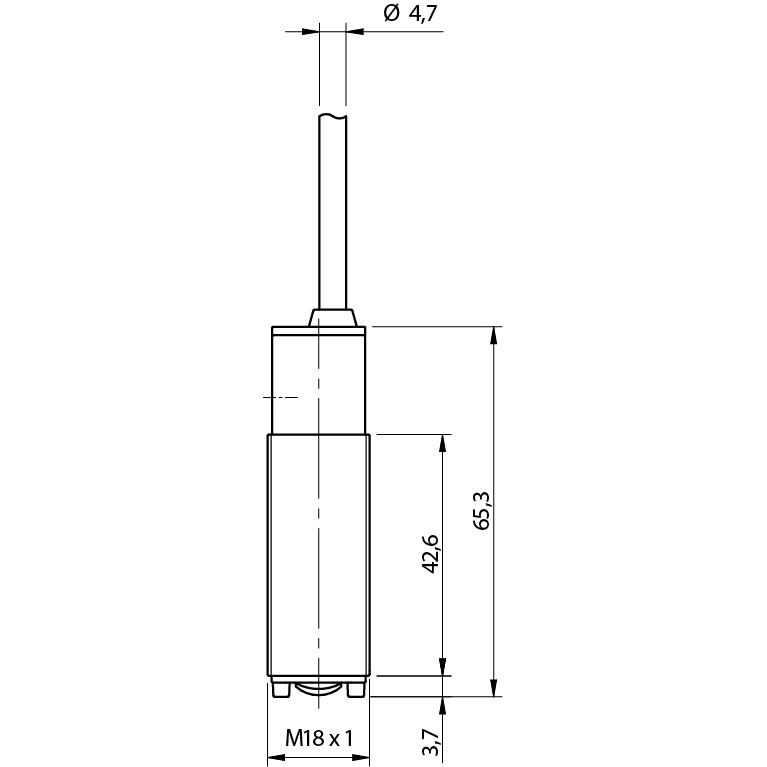

| Dimensões | M18 x 1/L=65,5mm |
| Material do corpo | Latão niquelado / PC saída por cabo |
| Peso | 130g |
| Conexões | 2m PVC cable |
| Material da face ativa | PMMA |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | EN 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | porcas M18 x 1, screwdriver |
Dados gerais
| Dimensões | M18 x 1/L=65,5mm |
| Temperatura de operação | -25 °C…+ 70°C (sem congelamento) |
| Proteção mecânica | IP67 |
Perguntas frequentes
Quando escolher a ótica radial em vez da axial?
Quando não há profundidade para o corpo do sensor atrás do ponto de detecção: com o feixe saindo a 90°, o sensor deita paralelo à superfície de montagem. A função ótica e o alcance são equivalentes aos da versão axial correspondente.
Difuso, retrorreflexivoivo ou barreira — qual escolher?
O difuso detecta a luz refletida pelo próprio objeto (instalação mais simples, alcance menor); o retrorreflexivoivo usa um refletor do outro lado (alcance maior e estável, com versões para transparentes); a barreira (emissor + receptor) dá o máximo alcance e confiabilidade. O descritor no topo informa a função deste modelo e o alcance está na tabela acima.
Ele detecta objetos transparentes?
As versões retrorreflexivoivas da série FA foram projetadas também para transparentes, com emissão vermelha visível que facilita o alinhamento. Para garrafas PET, vidros e filmes, indique o material do alvo que ajudamos a escolher a versão certa.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
