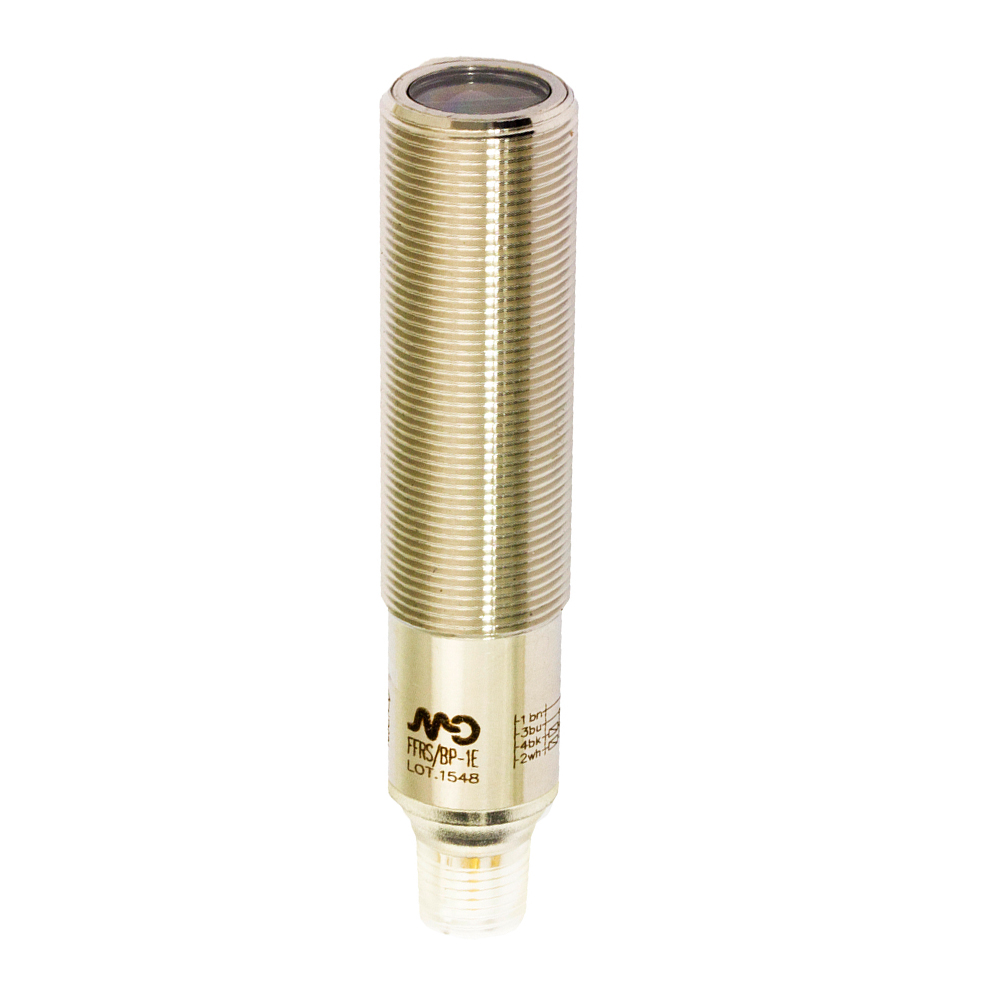

O FFRL/BP-1EAN pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 1,5m |
| Thermal drift of Sr | 10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | Teach-in |
| Minimum sensing distance (blind zone) | 100mm |
Aplicação
| Function Principle | Transparent object |
| Notes | On RL113G or RL116 reflector |
| Optic position | Axial |
Saídas
| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 35mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Green Stability ; Yellow Output state , |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (660nm) |
| Interference to external light | 5.000lux (incandescent lamp), 10.000lux (sunlight) |
Dados mecânicos
| Material do corpo | Stainless steel AISI 316L / PA12 plug |
| Connections | M12 plug |
| Active Head Material | PA12 |
| Torque de aperto | 50Nm |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus ECOLAB Diversy Ex: II 3G Ex nA IIC T5 Gc II 3D Ex tc IIIB T95°C Dc |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Testes e certificações (2)
| Supplied Accessories | Nuts M18 x 1 |
Dados gerais
| Dimensões | M18x1/L=83mm |
| Temperatura de operação | – 25°C…+ 80°C (Without freeze) |
| Proteção mecânica | IP68, IP69K |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa difuso, retrorreflexivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
