O FFRN/BP-1E pertence à série FF da Datasensing: sensores fotoelétricos tubulares M18 desenvolvidos para lavagem industrial, com vedação IP67, IP68 e IP69K — resistem a jato de alta pressão, vapor e produtos de sanitização típicos da indústria alimentícia e de bebidas. Alimentação de 10 a 30 Vcc, ajuste de sensibilidade, proteção elétrica total e a mesma instalação roscada M18 padronizada.
Aplicações típicas
Linhas de alimentos, bebidas, laticínios e farmacêutica submetidas a washdown diário: detecção de frascos, embalagens e produtos onde sensores fotoelétricos convencionais falham por infiltração. Complementa os sensores indutivos inox da linha PF nas mesmas plantas.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 4,5m |
| Thermal drift of Sr | 10% Sr |
| Repeat Accuracy | 5% |
| Ajuste de sensibilidade | Teach-in |
Aplicação
| Function Principle | Polarized |
| Notes | On RL110 reflector |
| Optic position | Axial |
Saídas

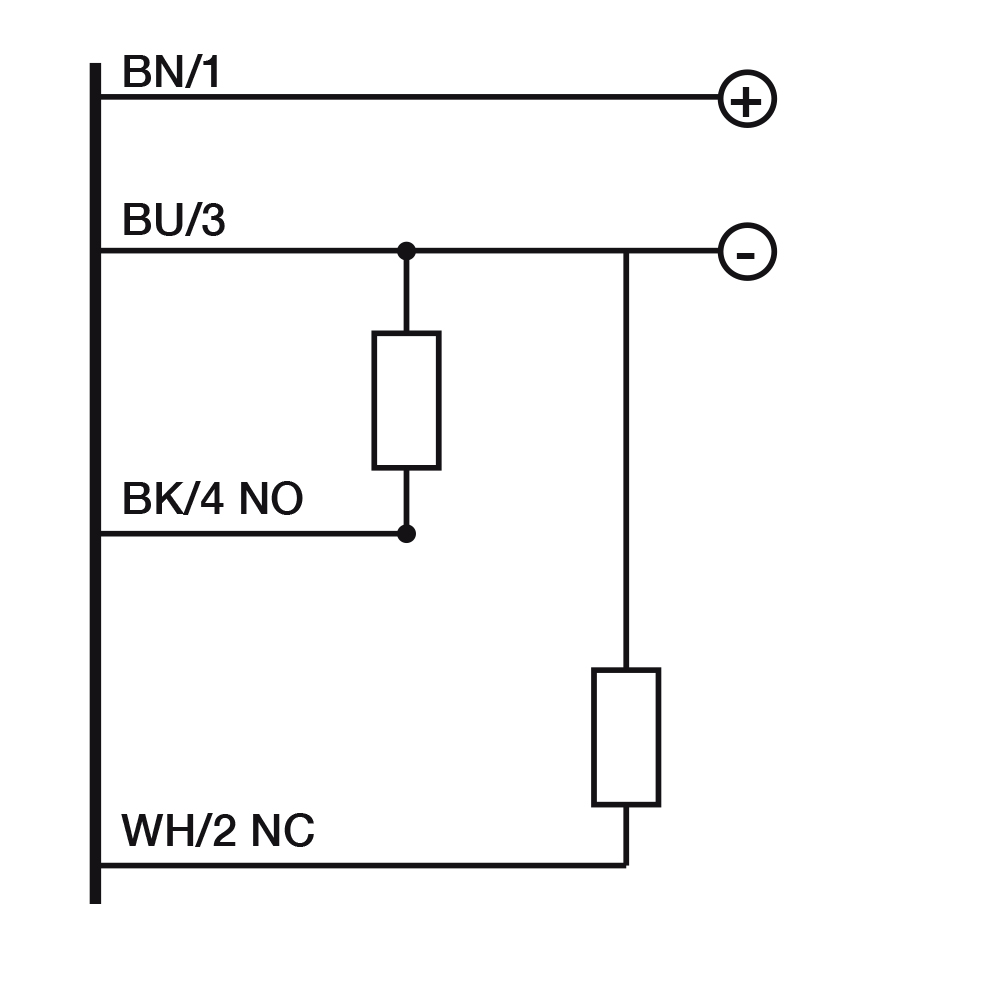

| Tipo de saída | PNP NO+NC |
| Função de saída | NO+NC |
| Frequência de comutação | 500Hz |
| Tempo de resposta | 1ms |
Dados elétricos
| Tensão de alimentação | 10…30VDC |
| No-Load supply current | ≤ 35mA |
| Load current | ≤100mA |
| Leakage current | ≤10μA |
| Output voltage drop | ≤2V@Iload=100mA |
| Max ripple content | ≤10% |
| LED indicators | Green Stability ; Yellow Output state , |
| Time delay before availability | ≤200ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | LED Red (660nm) |
| Interference to external light | 5.000lux (incandescent lamp), 10.000lux (sunlight) |
Dados mecânicos
| Dimensões | M18x1/L=83mm |
| Material do corpo | Stainless steel AISI 316L / PA12 plug |
| Peso | 60g |
| Connections | M12 plug |
| Active Head Material | PMMA |
| Torque de aperto | 50Nm |
| Temperatura de operação | -25°C…+80°C (without freeze) |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus ECOLAB Diversey |
| EMC compatibility | EN 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP68, IP69K |
Testes e certificações (2)
| Supplied Accessories | Nuts M18 x 1 |
Dados gerais
| Dimensões | M18x1/L=83mm |
| Temperatura de operação | – 25°C…+ 80°C (Without freeze) |
| Proteção mecânica | IP68, IP69K |
Perguntas frequentes
O que significa IP69K na prática?
Resistência a jatos de água quente em alta pressão — o teste padrão da limpeza industrial de alimentos. Combinado ao IP68 (imersão), o sensor sobrevive à rotina de sanitização que destrói sensores comuns.
Difuso, retrorreflexivo ou barreira?
O descritor no topo da página informa a função ótica deste modelo. Em linhas de lavagem, o retrorreflexivo costuma ser o mais estável — o refletor não tem eletrônica para infiltrar.
Serve para detectar garrafas molhadas?
Sim — mas gotas e filmes de água no alvo pedem ajuste fino de sensibilidade, que a série oferece em todos os modelos. Descreva sua aplicação que ajudamos na escolha e no ajuste.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
